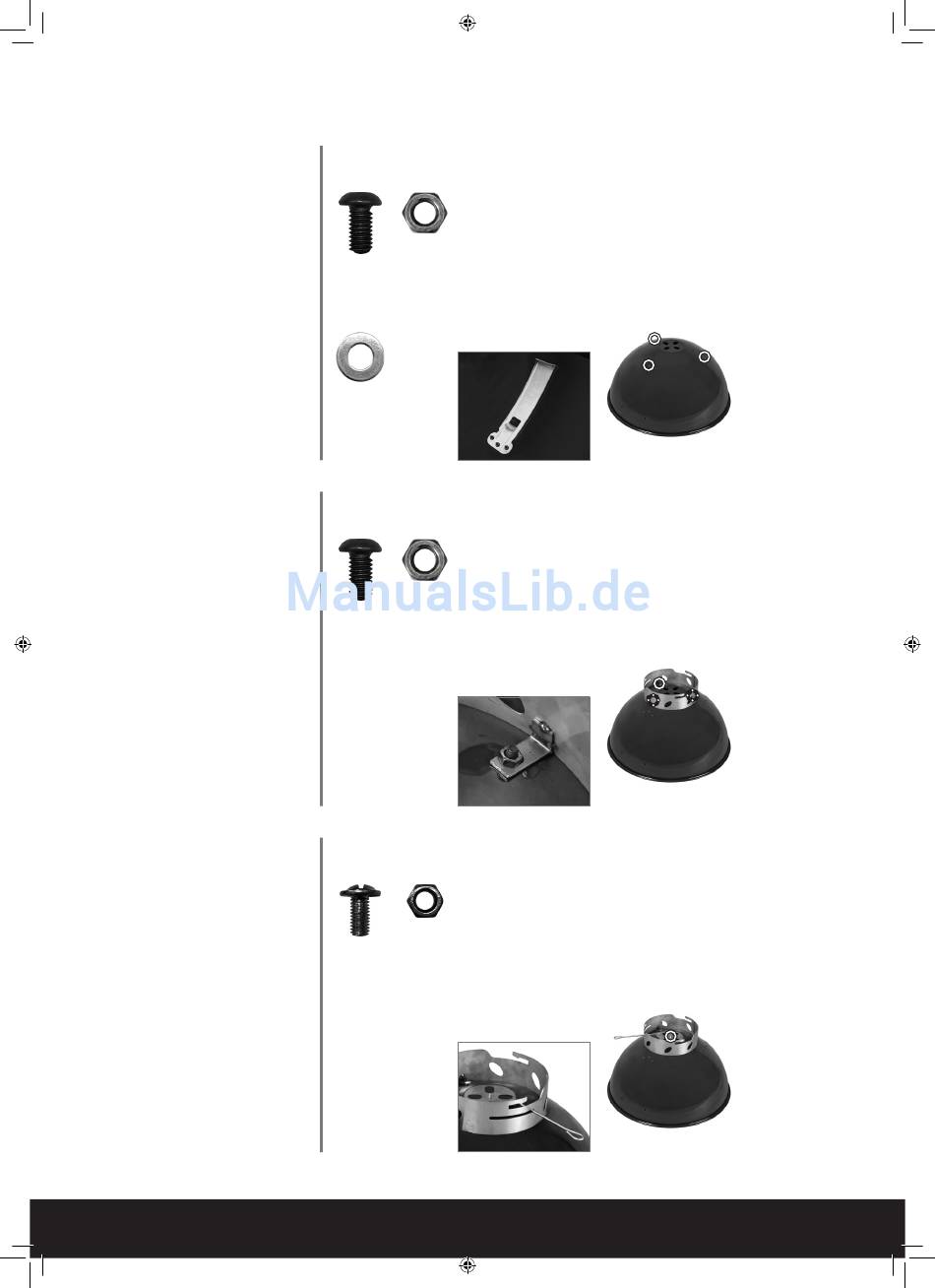

Assemblage

Foyer 1x
Support de grille 3x
Vis M6x12 9x
Rondelle 9x
Écrou M6 9x
Fixer les 3 supports de grille à
l'intérieur du foyer et les 3 montants
à l'extérieur en utilisant 9 vis M6x12,
9 rondelles et 9 écrous M6.
Support de cendrier 1x
Vis M6x12 3x
Écrou M6 3x
Fixer le support du cendrier sur le
foyer en utilisant 3 vis M6x12 et 3
écrous M6.
Les montages de support de cen-
drier sont positionnés de manière
asymétrique de sorte à pouvoir le
fixer dans une seule position uni-
quement.
Levier de ventilation 1x
Vis M5x12 1x
Écrou M5 1x
Glisser la poignée du levier de
ventilation à travers la fente dans le
support de cendrier.
Fixer le levier de ventilation sur le
foyer en utilisant 1 vis M5x12 et 1
écrou M5.
L'assemblage du foyer est terminé,
le mettre de côté.
26 | FRANÇAIS
1
9x 9x
M6x12 Écrou
9x
Rondelle
2
3x 3x
M6x12 Écrou
3
1x 1x
M5x12 Écrou
