Hjulaxel 1x
Bricka 2x

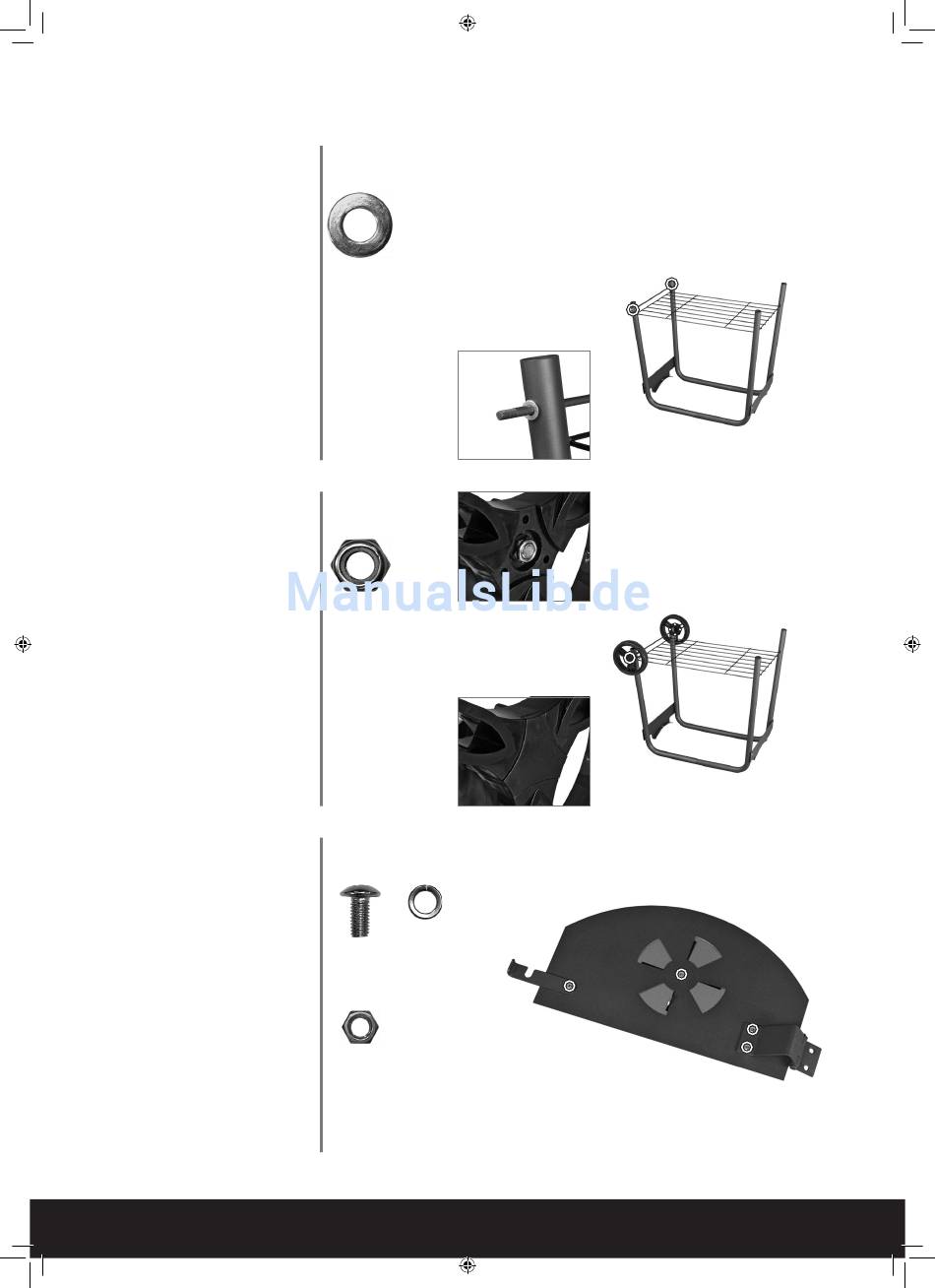

Skjut hjulaxeln genom hålen på de
kortare benen och sätt på en bricka
på vardera sida.
Hjul 2x
Hjulkapsel 2x
Låsmutter M8 2x
Sätt på de två hjulen på hjulaxeln
och fäst dem med 2 M8 självlåsande
muttrar.
Dra åt de självlåsande muttrarna
tills de är jämns med axeln.
Fäst hjulkåporna på hjulen efteråt.
Monteringen av vagnen är klar, vänd
den till upprättstående position och
ställ den åt sidan.
Asklucka 1x
Asktrågsspärr 1x
Gångjärn till asktrågslucka 1x
Ventilation 1x
Skruv M5x10 4x
Fjäderbricka 4x
Mutter M5 4x
Fäst askluckspärrenssy på ask-
luckans gångjärn och ventilationen
till askluckan som bilden visar med
4 M5x10 skruvar, 4 fjäderbrickor och
4 M5 muttrar.
Askluckan är färdigmonterad, lägg
den åt sidan.
