Tenneker TC-Barrel II Gebrauchsanweisung Seite 54

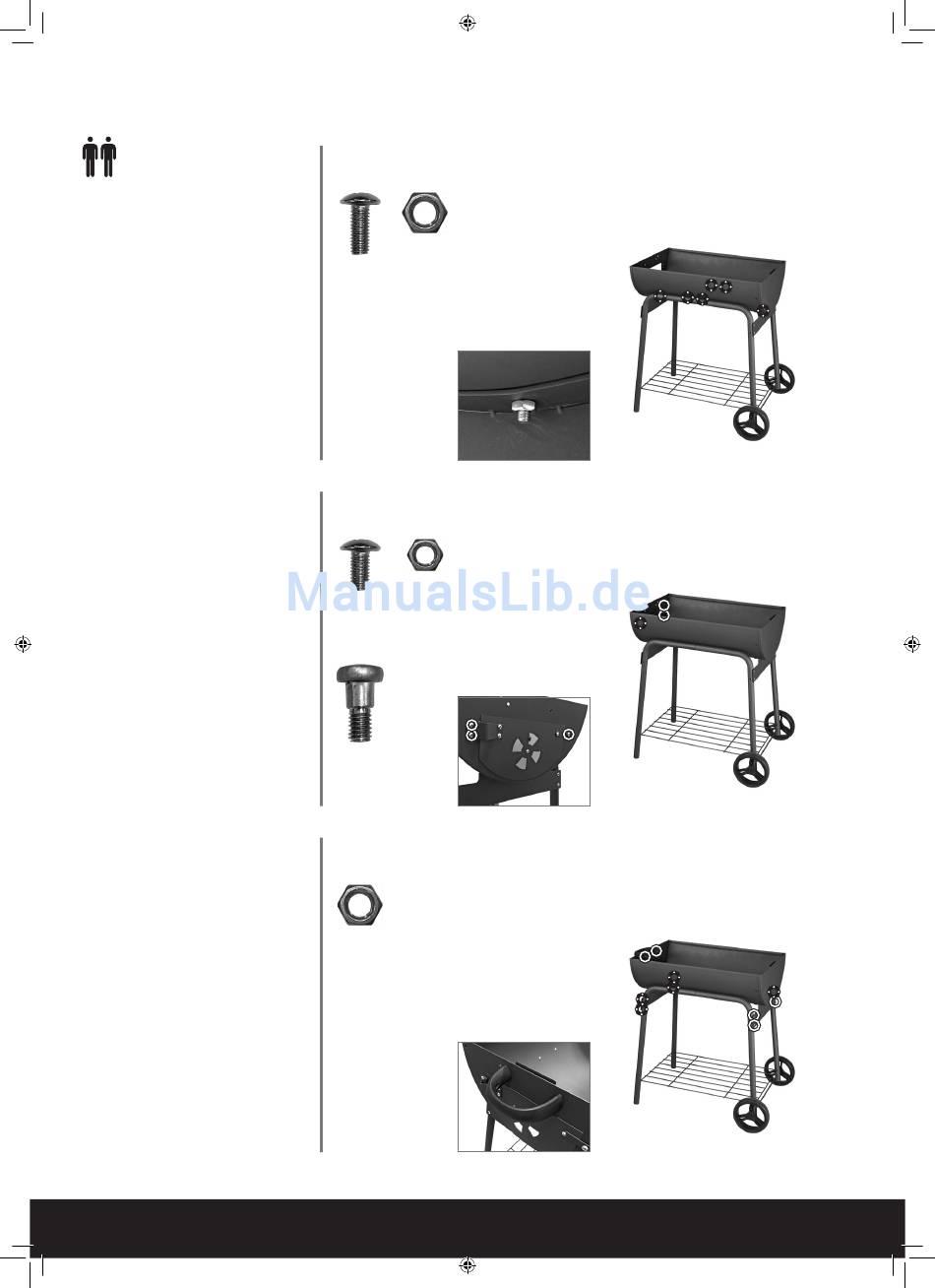

Gemonteerd onderstel 1x
Vuurbak 1x
Schroef M6x12 6x
Moer M6 2x
Bevestig de vuurbak aan de klink-
moeren van de poten met 4 M6x12
schroeven.
Bevestig de vuurbak aan de poot-
beugels met 2 M6x12 schroeven en
2 M6 moeren.
Gemonteerde asdeur 1x
Schroef M6x15 1x
Schroef M5x10 2x
Moer M5 2x
Bevestig de gemonteerde asdeur via
de buitenkant aan de vuurbak met
2 M5x10 schroeven en 2 M5 bouten.
Bevestig de M6x15 schroef aan de
vuurbak zodat het asdeur-slot eraan
kan worden gehaakt.
Handvat 1x
Moer M6 2x
Bevestig het handvat aan de vuur-
bak met 2 M6 bouten.
Draai de 8 schroeven op de 2 poot-
beugels.
54 | NEDERLANDS
7
6x 2x
M6x12 Moer
8
2x 2x
M5x10 Moer
1x
M6x15
9
2x
Moer
