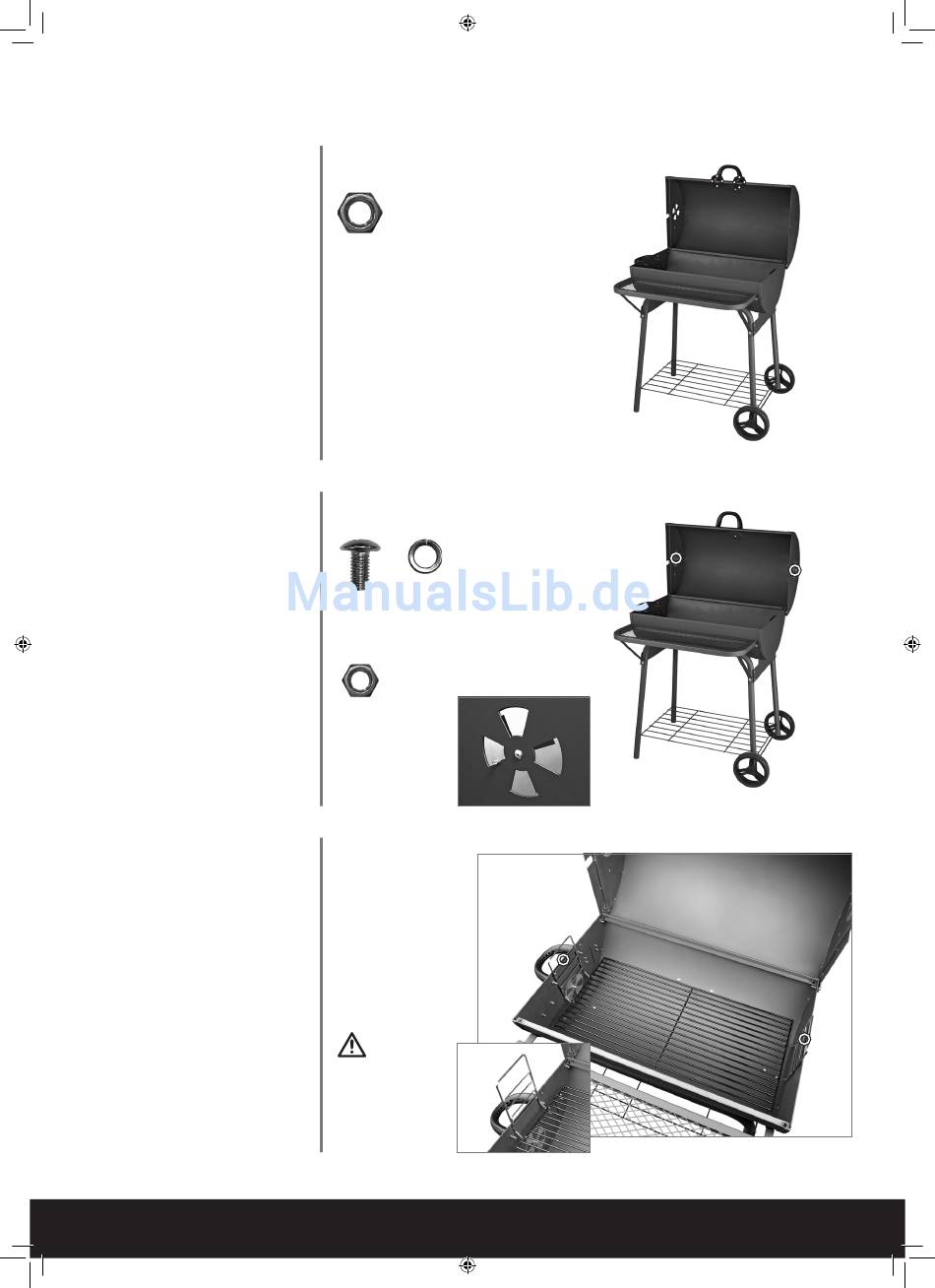

Griff 1x
Mutter M6 2x
Den Griff mit Hilfe der 2 Muttern M6
an den Deckel montieren.
Lüftungsscheibe 2x
Schraube M5x10 2x
Federscheibe 2x
Mutter M5 2x
Die 2 Lüftungsscheiben mit Hilfe der
2 Schrauben M5x10, 2 Federschei-
ben und 2 Muttern M5 von innen an
den Deckel montieren.
Griff für Kohlegitter 2x
Kohlerost 1x
Die zwei Kohlerostgriffe wie abge-
bildet am Kohlerost montieren.
Die Kohlerostgriffe in die Haken an
beiden Seiten der Feuerkammer
einhängen.
Der Kohlerost kann mit Hilfe der
Kohlerostgriffe auf vier Höhen
eingestellt werden.
14 | DEUTSCH
13
2x
Mutter
14
2x 2x
M5x10 Scheibe
2x
Mutter
15
