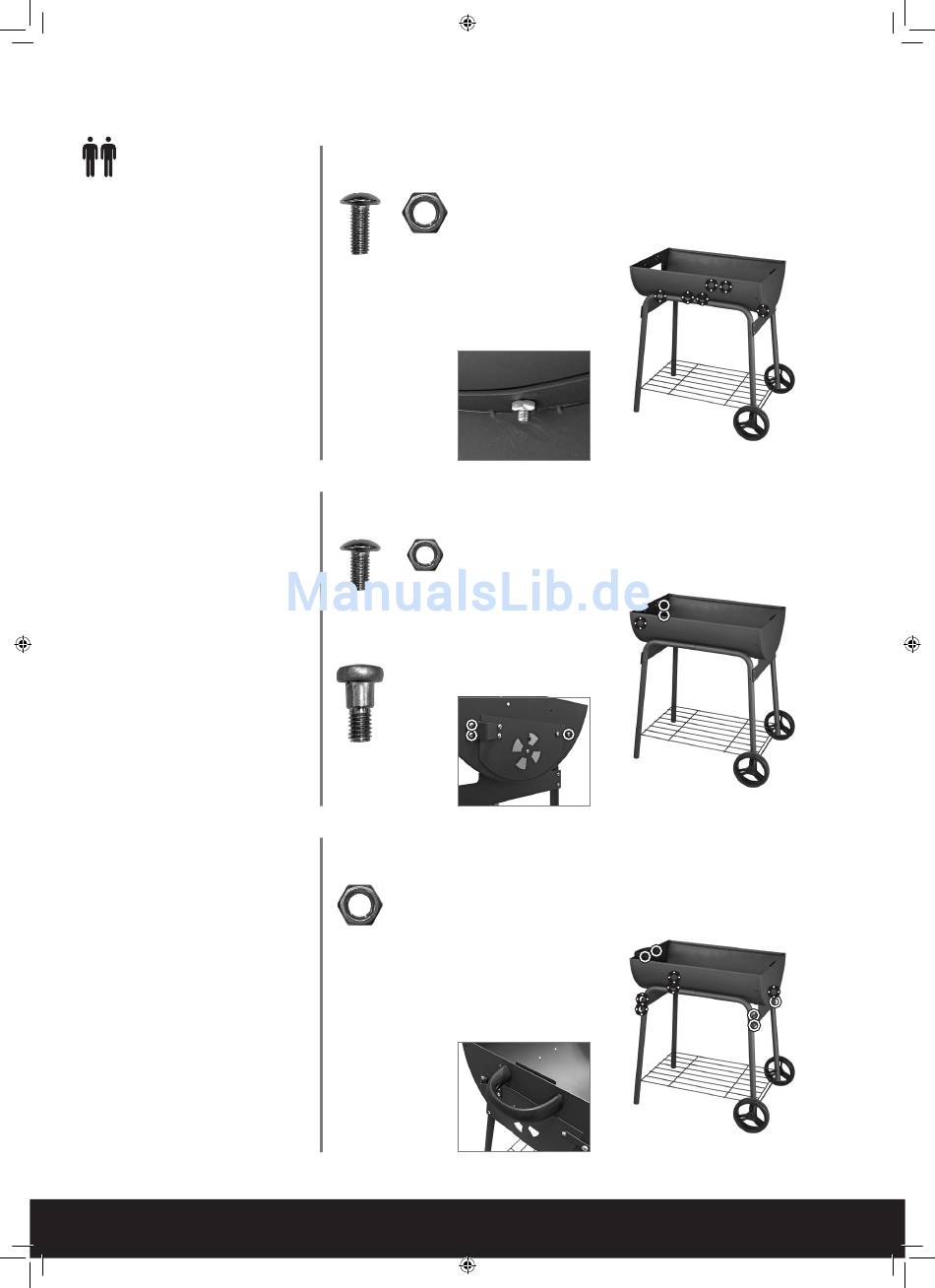

Gruppo carrello 1x
Focolare 1x
Vite M6x12 6x
Dado M6 2x
Montare il focolare ai dadi per rivet-
to delle gambe di supporto usando 4
viti M6x12.
Montare il focolare agli attacchi per
le gambe di supporto usando 2 viti
M6x12 e 2 dadi M6.
Gruppo sportello cenere 1x
Vite M6x15 1x
Vite M5x10 2x
Dado M5 2x
Montare il gruppo sportello cenere
dall'esterno al focolare usando 2 viti
M5x10 e 2 dadi M5.
Montare la vite M6x15 al focolare
in modo che la chiusura del vanio
cenere possa essere agganciata a
questa vite.
Manico 1x
Dado M6 2x
Montare il manico al focolare usan-
do 2 dadi M6.
Serrare le 8 viti sui 2 attacchi per le
gambe di supporto.
40 | ITALIANO
7
6x 2x
M6x12 Dado
8
2x 2x
M5x10 Dado
1x
M6x15
9
2x
Dado
