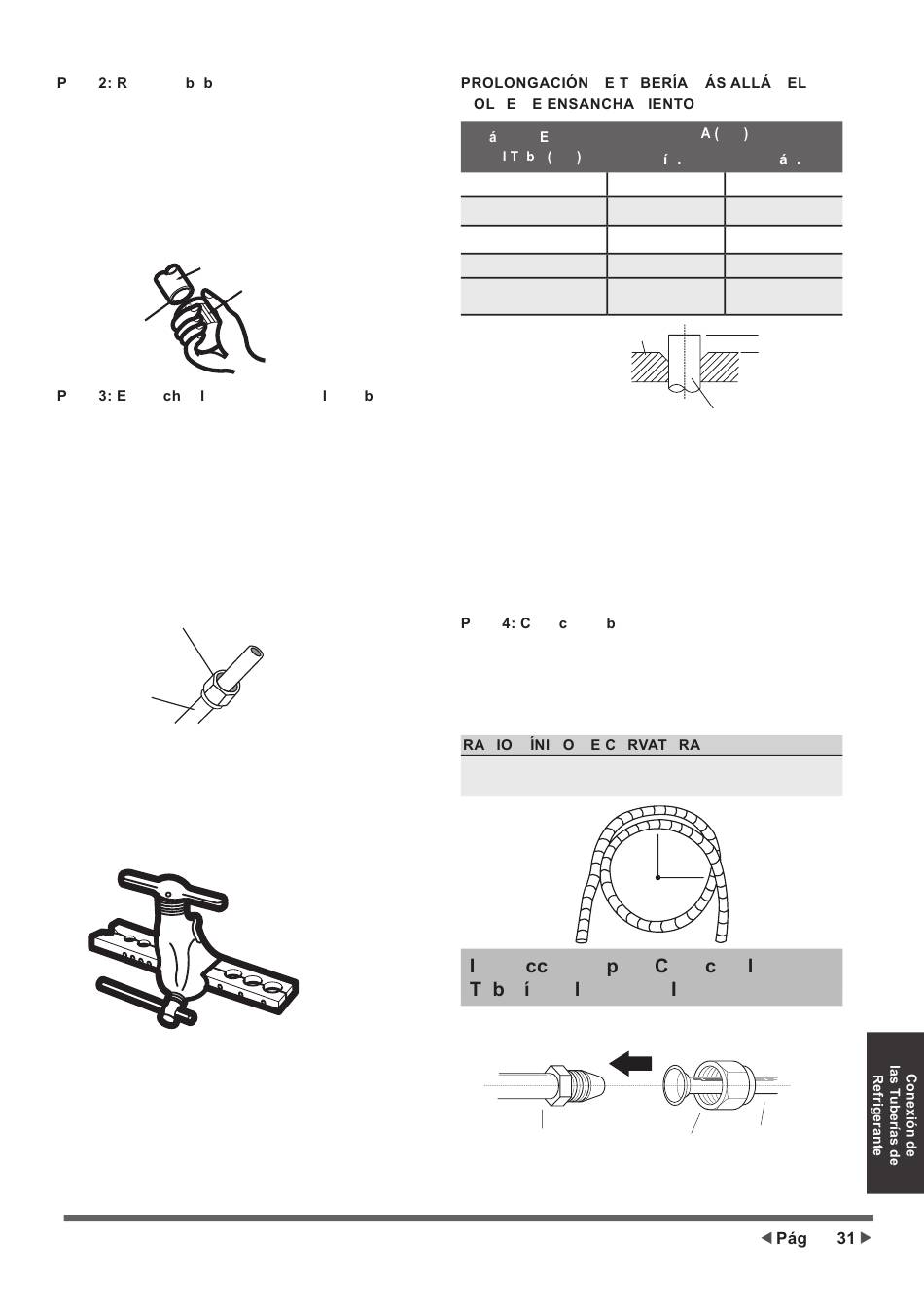

aso
etirar re a as
Las rebabas pueden afectar al sellado hermético de
la conexión de las tuberías de refrigerante. Deben ser
retiradas por completo.
1.
Sujete el tubo en un ángulo descendente para
evitar que caigan rebabas en el tubo.
2.
Utilizando un escariador o una herramienta de
desbarbado, retire todas las rebabas de la sección
del corte del tubo.
Tubo
Hacia
abajo
aso
nsan
ar os extremos de os tu os
Es esencial el uso de un corte por calor adecuado para
lograr un sello hermético.
1.
Tras retirar las rebabas del tubo cortado, selle los
extremos con cinta de PVC para evitar que entren
objetos extraños en el tubo.
2.
Forre el tubo con material aislante.
3.
Coloque tuercas abocinadas en ambos extremos
del tubo. Asegúrese de que estén orientadas en la
dirección correcta, ya que no se puede colocar ni
cambiar de sentido tras el ensanchamiento.
Tuerca acampanada
Tubo de
cobre
4.
Retire la cinta de PVC de los extremos del tubo
cuando esté listo para realizar el ensanchamiento.
5.
Sujete el molde de ensanchamiento en el extremo
del tubo. El extremo del tubo debe prolongarse
más allá del borde del molde de ensanchamiento
de acuerdo con las dimensiones mostradas en la
siguiente tabla.
Escariador
D
U
M
D D
M
Di metro xterior
de u o mm
ø6,35 (ø0,25")
0,7 (0,0275")
ø9,52 (ø0,375")
1,0 (0,04")
ø12,7 (ø0,5")
1,0 (0,04")
ø16 (ø0,63")
2,0 (0,078")
ø19 (ø0,75")
2,0 (0,078")
Molde de ensanchamiento
6.
Coloque la herramienta de ensanchamiento en el
molde.
7.
Gire el asa de la herramienta de ensanchamiento
en el sentido horario hasta que el tubo esté
completamente ensanchado.
8.
Retire la herramienta y el molde de
ensanchamiento, y revise si hay grietas en el
extremo del tubo y si el ensanchamiento es
uniforme.
aso
one tar tu os
Al conectar tubos de refrigerante, tenga cuidado de no
usar par excesivo o deformar el tubo en modo alguno.
Debe conectar primero el tubo de baja presión y
después el tubo de alta presión.
D
M
M
D
U
Al doblar tubos conectores de refrigerante, el radio
mínimo de curvatura es de 10 cm.
Radio
nstru
iones ara one tar as
u er as a a Unidad nterior
1.
Alinee el centro de los dos tubos que va a
conectar.
Tubo de unidad interior Tuerca
M
D
mm
M n
M x
1,3 (0,05")
1,6 (0,063")
1,8 (0,07")
2,2 (0,086")
2,4 (0,094")
A
Tubo
U
≥10cm (4 pul g .)
Tubo
acampanada
ina
