ta e
r
arer a tu auterie de r ri

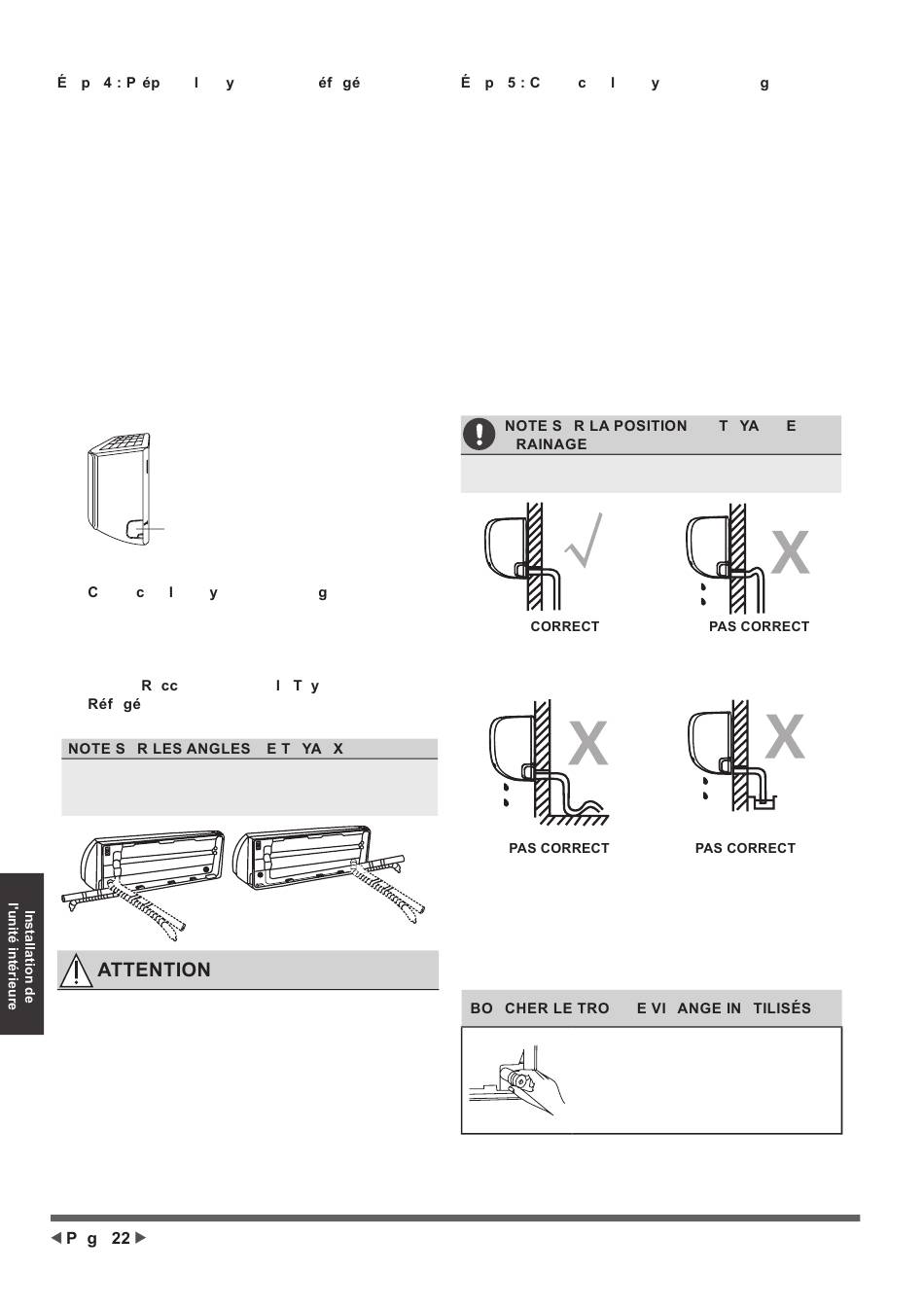

La tuyauterie de réfrigérant se trouve à l'intérieur d'un
manchon isolant fixé à l'arrière de l'appareil. Vous
devez préparer la tuyauterie avant de la faire passer
par le trou dans le mur.
1.
Basé sur la position du trou par rapport à la plaque
de montage, choisir le côté d'où la tuyauterie sort
de l'appareil.
2.
Si le trou dans le mur est derrière l'unité, laisser
le panneau knock-out en place. Si le trou dans le
mur est situé sur le côté de l'unité intérieure, retirer
le panneau knock-out en plastique de ce côté de
l'appareil. Cela créera une fente à travers laquelle
votre tuyau peut sortir de l'appareil. Utiliser une
pince à bec effilé si le panneau en plastique est
trop difficile à retirer à la main.
3.
La rainure a été faite dans le panneau knock-out
afin de le couper facilement. La taille de la fente
est déterminée par le diamètre de tuyau.
Panneau Knock-Out
4.
Si la tuyauterie de connexion existante est déjà
encastrée dans le mur, passer directement à l'étape
onne ter es tu aux de draina e. S'il n'y a pas
de tuyauterie encastrée, connecter la tuyauterie
de réfrigérant de l'unité intérieure à la tuyauterie
de raccordement qui permettra de relier les unités
intérieures et extérieures. Veuillez référer à la
section a
ordement de a u auterie de
ri
rant de ce manuel pour des instructions
détaillées.
U
La tuyauterie de réfrigérant peut sortir de l'unité
intérieure sous quatre angles différents : côté gauche,
côté droit, arrière gauche et arrière droite.
Faire attention à ne pas déformer ou endommager la
tuyauterie tout en les pliant loin de l'appareil. Toute
fissure dans la tuyauterie affectera les performances de
l'appareil.
a e
rant
D
U
U
ta e
onne ter es tu aux de draina e
Par défaut, le tuyau de drainage est fixé à la gauche
de l'appareil (lorsque vous être en face de l'appareil).
Cependant, il peut également être fixé au côté
droit. Pour assurer un bon drainage, fixer le tuyau
de drainage du même côté que votre tuyauterie de
réfrigérant quitte l'appareil. Fixer la rallonge du tuyau
de drainage (acheté séparément) à l'extrémité du tuyau
de drainage.
●
Envelopper fermement le point de connexion avec
du ruban téflon pour assurer une bonne étanchéité
et éviter les fuites.
●
Pour la partie du tuyau de drainage qui restera à
l'intérieur, l'envelopper d'un isolant de tuyau en
mousse pour éviter la condensation.
●
Enlever le filtre à air et verser une petite quantité
d'eau dans le bac de drainage pour vous assurer
que l'eau s'écoule de l'appareil en douceur.
U
D
Assurer d'arranger le tuyau de vidange conformément
aux figures suivantes.
S'assurer que le tuyau de
drainage ne soit pas plié ou
fissuré pour assurer un bon état.
Pliures dans le tuyau de
drainage vont créer des
pièges d'eau.
U
U D
Pour éviter les fuites indésirables,
vous devez boucher le trou de
drainage non utilisé avec le bouchon
en caoutchouc fourni.
DU U
U D
Pliures dans le tuyau de
drainage vont créer des
pièges d'eau.
Ne pas mettre l'extrémité du
tuyau de drainage dans de
l'eau ou dans un récipient
susceptible de recueillir l'eau.
Cela empêchera un bon
drainage.
D
U
