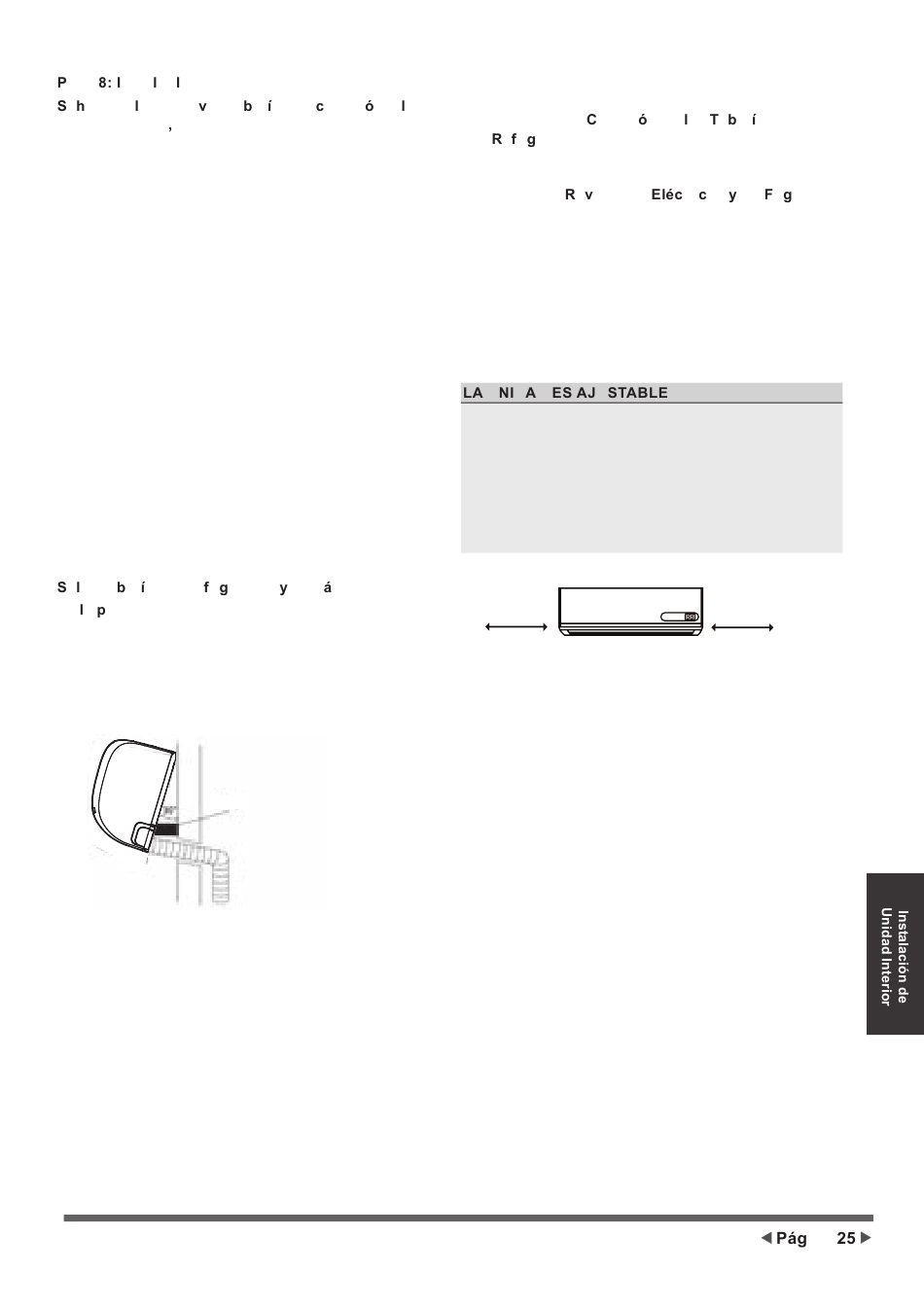

aso
nsta ar a unidad interior
i a insta ado nue as tu er as de onexi n a a
unidad exterior haga lo siguiente:
1.
Si ya ha pasado las tuberías de refrigerante a
través del orificio de la pared, proceda con el Paso 4.
2.
En caso contrario, compruebe de nuevo que los
extremos de las tuberías de refrigerante estén
sellados para evitar que entren suciedad u objetos
extraños en las tuberías.
3.
Pase lentamente el conjunto enrollado de tuberías
de refrigerante, manguera de drenaje y cable de
señal a través del agujero de la pared.
4.
Enganche la parte superior de la unidad interior en
el gancho superior de la placa de montaje.
5.
Compruebe que la unidad esté enganchada
firmemente a la placa de montaje aplicando una
ligera presión en los lados derecho e izquierdo
de la unidad. La unidad no debería menearse ni
desplazarse.
6.
Utilizando una presión uniforme, presione
hacia abajo la mitad inferior de la unidad. Siga
presionando hasta encajar la unidad en los
ganchos de la parte inferior de la placa de montaje.
7.
Compruebe de nuevo que la unidad esté instalada
firmemente aplicando una ligera presión en los
lados derecho e izquierdo de la unidad.
i as tu er as de re ri erante a est n insertadas
en a ared, haga lo siguiente:
1.
Enganche la parte superior de la unidad interior en
el gancho superior de la placa de montaje.
2.
Utilice un soporte o una cuña para sostener la
unidad, dejando suficiente espacio para conectar
las tuberías de refrigerante, el cable de señal y la
manguera de drenaje.
Cuña
3.
Conecte la manguera de drenaje y las tuberías
de refrigerante (consulte las instrucciones
en la sección onexi n de as u er as de
e ri erante de este manual).
4.
Deje expuesto el punto de conexión de las
tuberías para realizar la prueba de fugas (consulte
la sección e isiones
este manual).
5.
Tras la prueba de fugas, envuelva el punto de
conexión con cinta aislante.
6.
Retire el soporte o cuña que sostiene la unidad.
7.
Utilizando una presión uniforme, presione
hacia abajo la mitad inferior de la unidad. Siga
presionando hasta encajar la unidad en los
ganchos de la parte inferior de la placa de montaje.
U D D
U
Tenga en cuenta que los ganchos de la placa de
montaje son más pequeños que los agujeros de la
parte trasera de la unidad. Si no tiene un margen
amplio para conectar las tuberías insertadas a la
unidad interior, la unidad puede ajustarse unos 30-
50 mm (1,25-1,95 pulg.) a derecha o izquierda,
dependiendo del modelo.
30-50mm (1,2-
1,95pulg.)
Mover a izquierda o derecha
tri as
de u as de
30-50mm (1,2-
1,95pulg.)
ina
