ta e
nsta er e joint de draina e a
om e
a eur uni uement

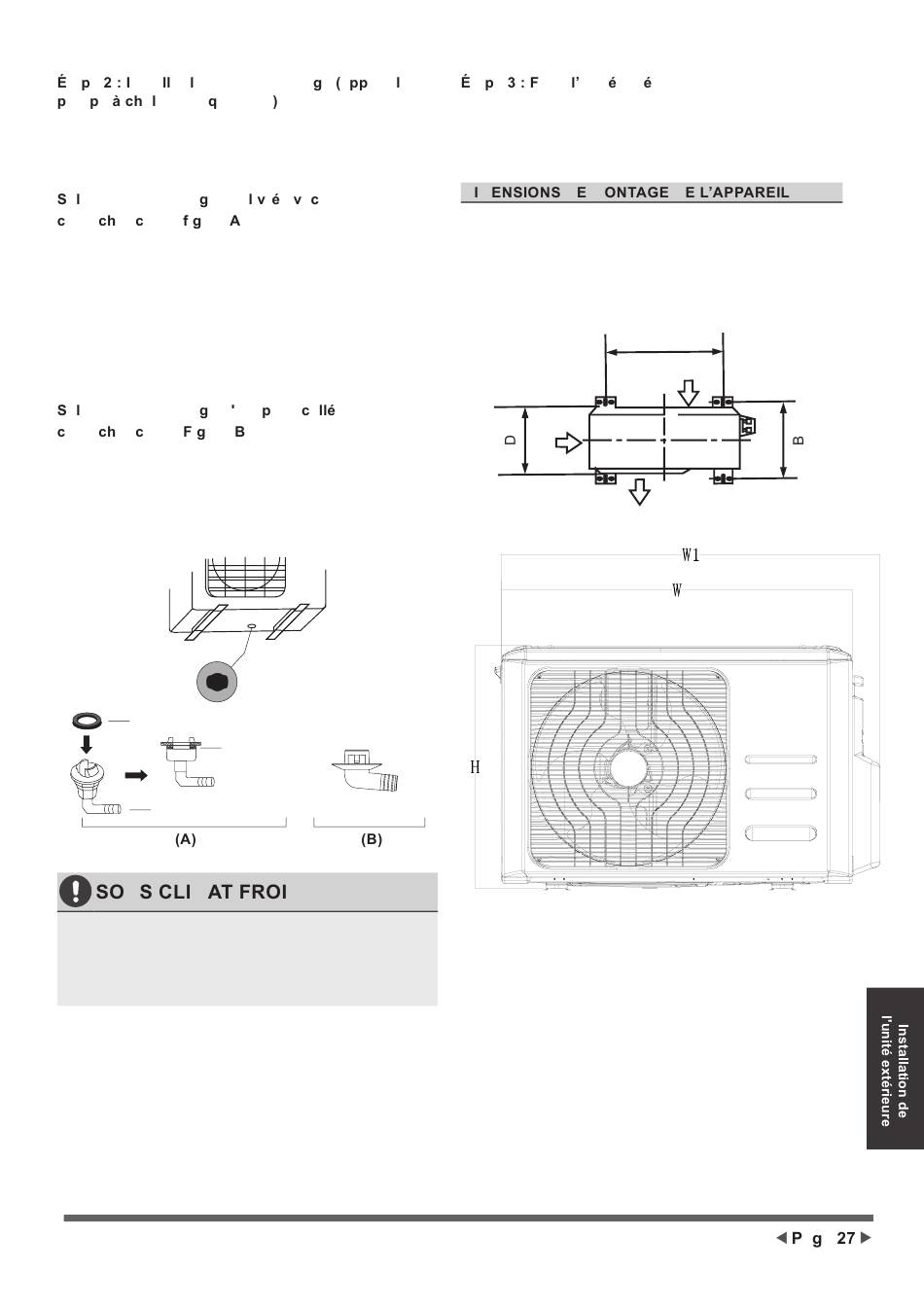

Avant de visser l'unité extérieure en place, vous devez
installer le joint de drainage au bas de l'appareil. Il
faut noter qu'il existe deux types différents de joints de
drainage en fonction du type d'unité extérieure.
i e joint de draina e est i r a e un joint en
aout
ou (voir i ure ), procéder comme suit :
1.
Installer le joint en caoutchouc à l'extrémité du joint
de drainage qui se connectera à l'unité extérieure.
2.
Insérer le joint de drainage dans le trou du plateau
inférieur de l'appareil.
3.
Tourner le joint de drainage de 90° jusqu'à ce qu'il
est coincé en place face à l'avant de l'appareil.
4.
Connecter une rallonge de tuyau de drainage (non
fournie) au joint de drainage pour rediriger l'eau de
l'appareil en mode de chauffage.
i e joint de draina e n est as s e
aout
ou (voir i ure ), procéder comme suit :
1.
Insérer le joint de drainage dans le trou du plateau
inférieur de l'appareil. Le joint de drainage est
coincé en place.
2.
Connecter une rallonge de tuyau de drainage (non
fournie) au joint de drainage pour rediriger l'eau de
l'appareil en mode de chauffage.
Scellé
Scellé
Joint de drainage
U
M
Sous climat froid, s'assurer que le tuyau de drainage
est aussi vertical que possible pour assurer un
drainage rapide de l'eau. Si l'eau s'écoule trop
lentement, elle peut geler dans le tuyau et inonder
l'appareil.
arei de
en
Trou du plateau inférieur
de l'unité extérieure
D
ta e
ixer unit ext rieure
L'unité extérieure peut être ancrée au sol ou à
un support mural avec boulon (M10). Préparer la
base d'installation de l'appareil conformément aux
dimensions ci-dessous.
D M
D M
Vous trouverez ci-dessous une liste des différentes
dimensions d'unités extérieures et de la distance entre
leurs pieds de montage. Préparer la base d'installation
de l'appareil conformément aux dimensions ci-dessous.
Entrée d'air
Entrée
d'air
D
A
Sortie d'air
a e
