2.
Serrer à la main l'écrou à embase aussi fermement
que possible.
3.

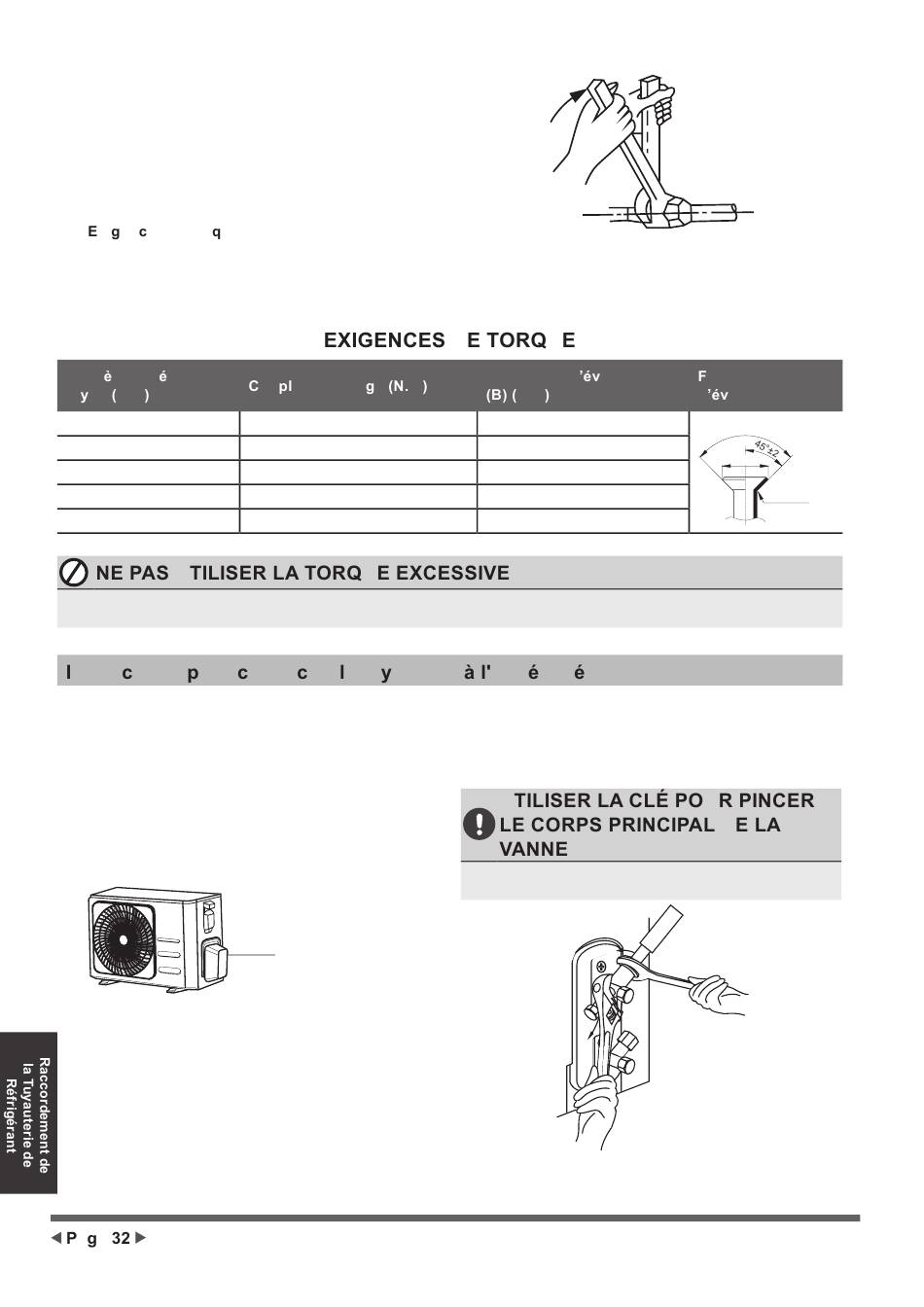

À l'aide d'une clé, pincer l'écrou sur la tubulure de
l'appareil.
4.
Tout en serrant fermement l'écrou sur le tube
de l'appareil, utiliser une clé dynamométrique
pour serrer l'écrou à embase conformément aux
valeurs de torque indiquées dans le tableau des
xi en es de tor ue ci-dessous. Desserrer
légèrement l'écrou évasé, puis resserrer à
nouveau.
Diam tre ext rieur du
tu au mm
ø6,35 (ø0,25")
ø9,52 (ø0,375")
ø12,7 (ø0,5")
ø16 (ø0,63")
ø19 (ø0,75")
U
Une force excessive peut casser l'écrou ou endommager la tuyauterie de réfrigérant. Vous ne devez pas
dépasser les exigences de torque indiquées dans le tableau ci-dessus.
nstru tions our onne ter a tu auterie
1.
Dévisser le couvercle de la vanne à garniture sur
le côté de l'unité extérieure.
2.
Enlever les capuchons de protection des
extrémités des vannes.
3.
Aligner l'extrémité du tuyau d'évasement avec
chaque vanne et serrer l'écrou à embase aussi
fermement que possible à la main.
4.
À l'aide d'une clé, pincer le corps de la vanne. Ne
pas pincer l'écrou qui ferme la vanne de service.
5.
Tout en tenant fermement le corps de la vanne,
serrer l'écrou à embase à l'aide d'une clé de torque
en fonction des valeurs de torque correctes.
a e
ou e de serra e
m
18 - 20 (180 - 200kgf.cm)
32 - 39 (320 - 390kgf.cm)
49 - 59 (490 - 590kgf.cm)
57 - 71 (570 - 710kgf.cm)
67 - 101 (670 - 1010kgf.cm)
U
Couvercle de vanne
D
U
Dimension d
asement
mm
8,4 - 8,7 (0,33 - 0,34")
13,2 - 13,5 (0,52 - 0,53")
16,2 - 16,5 (0,64 - 0,65")
19,2 - 19,7 (0,76 - 0,78")
23,2 - 23,7 (0,91 - 0,93")
unit ext rieure
6.
Desserrer légèrement l'écrou évasé, puis resserrer
à nouveau.
7.
Répéter les étapes 3 à 6 pour le tuyau restant.
U
La torque pour le serrage de l'écrou à embase peut
détacher d'autres parties de la vanne.
orme
d
asement
90°±4
B
R0,4-0,8
U
D
