Kapitel 5
Über den externen Programmiereingang können Sie den Sensor extern programmieren.
Der externe Programmiereingang bietet begrenzte Programmieroptionen und ist Low aktiv. Schließen Sie das graue
Eingangskabel an die Erde an (0 V DC) und verbinden Sie einen Remote-Schalter zwischen Kabel und Erde. Die
externe Programmierung kann auch über die Taste am Pro-Konverterkabel durchgeführt werden. Die externe
Programmiereingangsleitung ist standardmäßig deaktiviert. Pulsen Sie die externe Programmiereingangsleitung 10 Mal
oder verwenden Sie die Radarkonfiguration von Banner-Software von Banner, um die Funktion zu aktivieren. Nachdem
Sie die externe Programmiereingangsfunktion aktiviert haben, pulsen Sie den externen Programmiereingang
entsprechend den Angaben im Schaltplan und beachten Sie dabei die Hinweise in diesem Handbuch.
Um das Pro-Konverterkabel für den externen Programmiereingang zu verwenden, klicken Sie auf
Radarkonfiguration von Banner-Software von Banner, bevor Sie die Taste am Kabel drücken. Solange der externer
Programmiereingang verwendet wird, kann die Software keine Daten abtasten.
Die Länge der einzelnen Programmierimpulse ist gleich dem Wert T: 0,04 s ≤ T ≤ 0,8 s.
Beenden Sie die externen Programmierungsmodi, indem Sie den externen Programmiereingang länger als 2 Sekunden
auf Low setzen oder 60 Sekunden warten.
Remote
Input
22-Jan.-25
Externer Programmiereingang

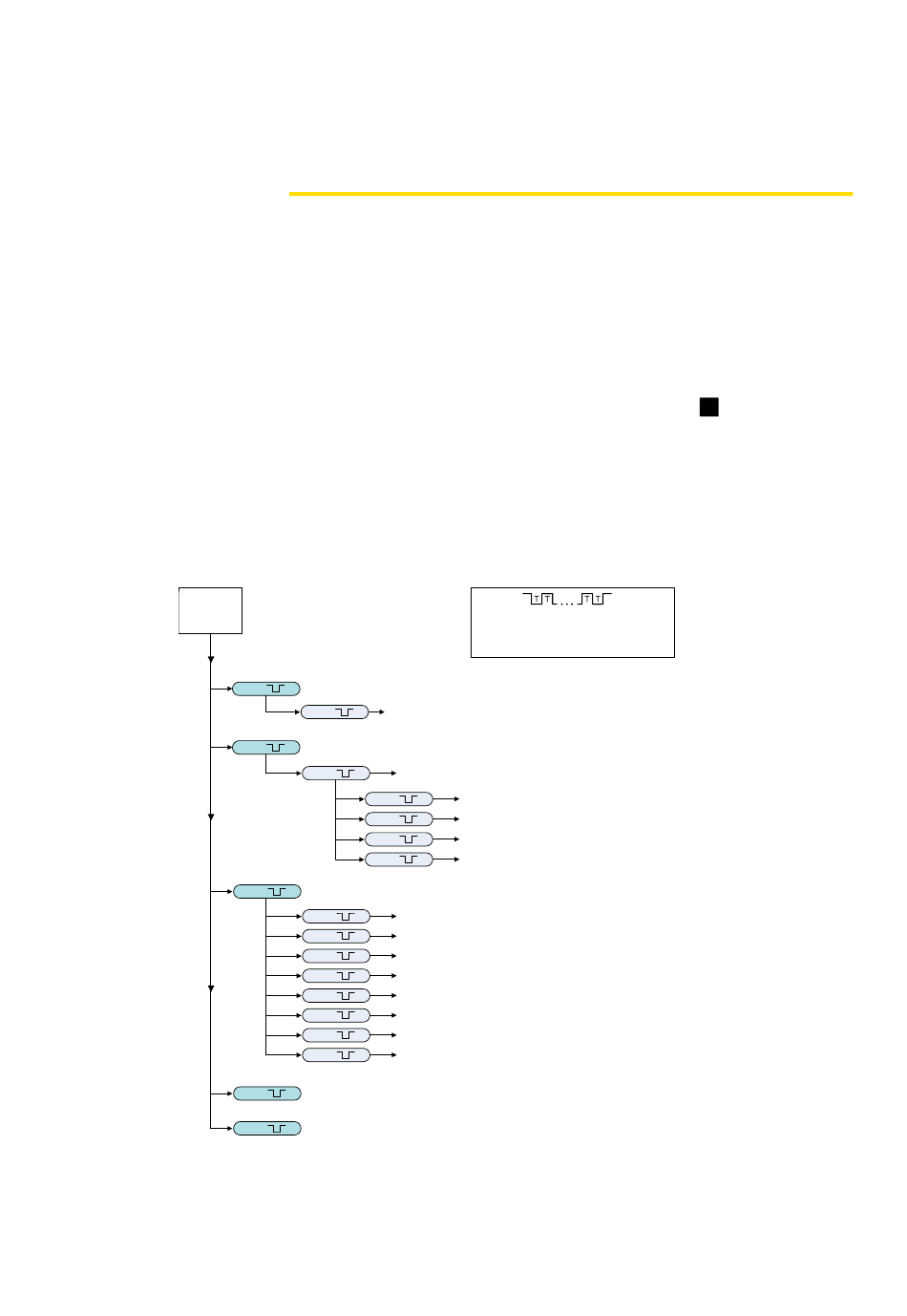

Übersicht über den externen Programmiereingang
Gray wire is remote teach input
1x Remote Teach
Teach Output 1 Switch Point
1x
2x Remote Setup
Output 1 Mode
1x
1x
2x
3x
4x
Sensitivity Selection
3x
Signal Strength Threshold = 1
1x
Signal Strength Threshold = 1.13
2x
3x Signal Strength Threshold = 1.25
Signal Strength Threshold = 1.5
4x
Signal Strength Threshold = 2
5x
Signal Strength Threshold = 5
6x
7x Signal Strength Threshold = 6.5
Signal Strength Threshold = 7.5
8x
8x Reset to Factory Defaults
Enable/Disable Remote Teach
10x
© Banner Engineering Corp. Alle Rechte
Pulse Timing (T)
0.04 seconds < T < 0.8 seconds
Timing between Pulse groups > 1 second
Switch Point Object Teach (Normally Open)
Switch Point Object Teach (Normally Closed)
Switch Point Background Teach (Normally Open)
Switch Point Background Teach (Normally Closed)
vorbehalten.
Stop in der
