Q130RA R-GAGE® Sensor-Bedienungsanleitung
Chapter Contents

Sensorausrichtung ....................................................................................................................................................................................... 6

Gerät montieren ............................................................................................................................................................................................ 6

Verdrahtung................................................................................................................................................................................................... 6

Installation der Software................................................................................................................................................................................ 7
Kapitel 2

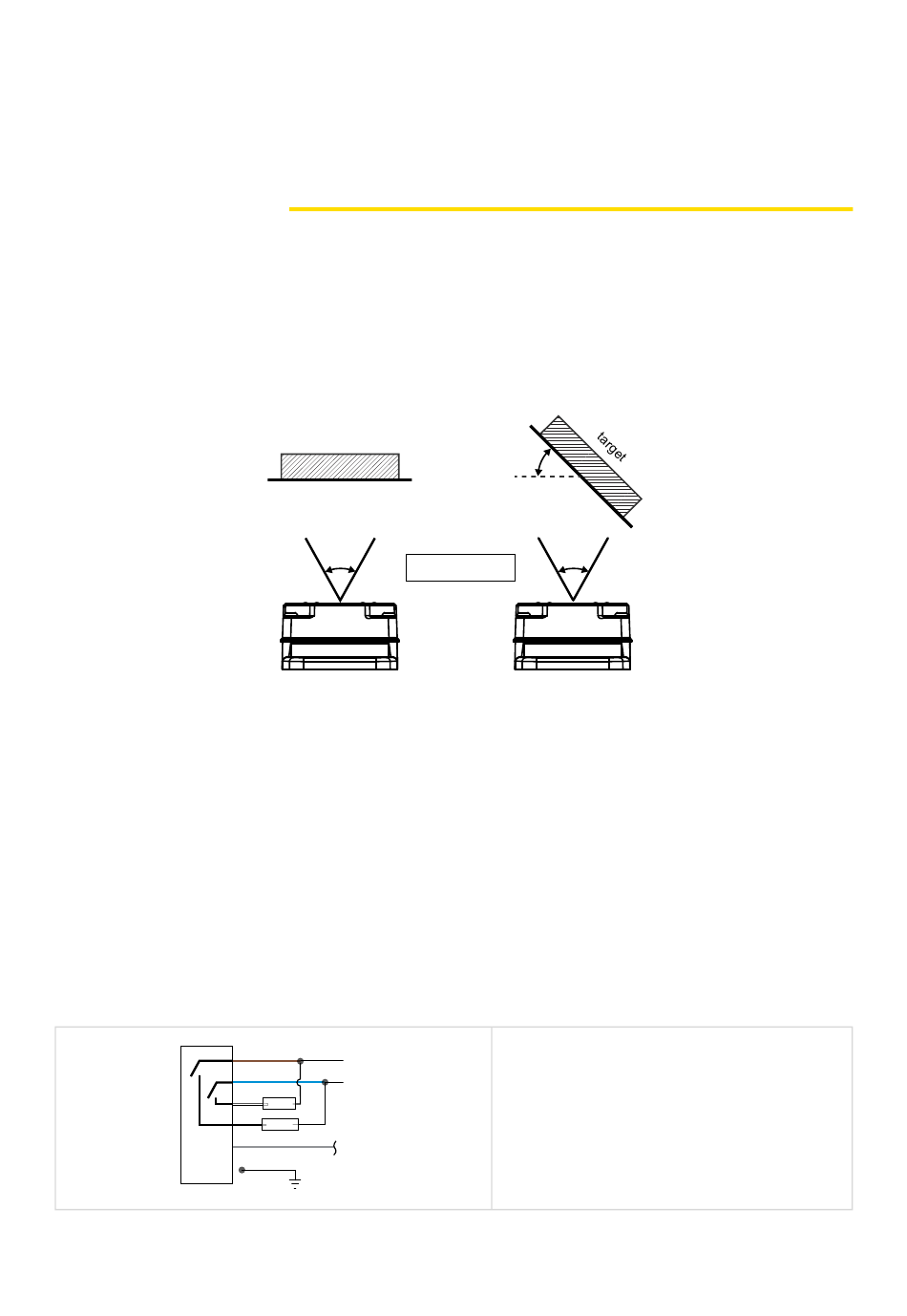

Sensorausrichtung
Eine korrekte Ausrichtung des Sensors auf das Objekt ist wichtig für eine einwandfreie Erfassung.
Minimieren Sie den Nickwinkel eines Objekts im Verhältnis zum Sensor. Das Objekt sollte um weniger als die Hälfte des
Strahlwinkels geneigt sein.
T= Objektwinkel, BA=Strahlwinkel
Gerät montieren
1. Falls eine Halterung benötigt wird, montieren Sie das Gerät auf der Halterung.
2. Montieren Sie das Gerät (bzw. das Gerät mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort.
Ziehen Sie die Montageschrauben jetzt noch nicht fest.
3. Prüfen Sie die Ausrichtung des Geräts.
Dies geschieht über die rote Signalstärke-LED oder die Radarkonfiguration von Banner-Software.
4. Ziehen Sie die Montageschrauben fest, um das Gerät (bzw. das Gerät mit Halterung) in der ausgerichteten
Position zu befestigen.
Verdrahtung
22-Jan.-25
Installationsanleitung
Nickwinkel des Objekts im Verhältnis zum Sensor
target
θ
BA
Recommended
bn (1)
+
12-30 V DC
bu (3)
–
wh (2)
Load 1
bk (4)
Load 2
gy (5)
Remote TEACH
shield
(QD cordset)
© Banner Engineering Corp. Alle Rechte
θ
T
θ
BA
θ < 1/2 x θ
T BA
Not Recommended
Legende:
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau (Anschluss für die Verwendung mit
externem Programmiereingang)
vorbehalten.
page 6 of 28
