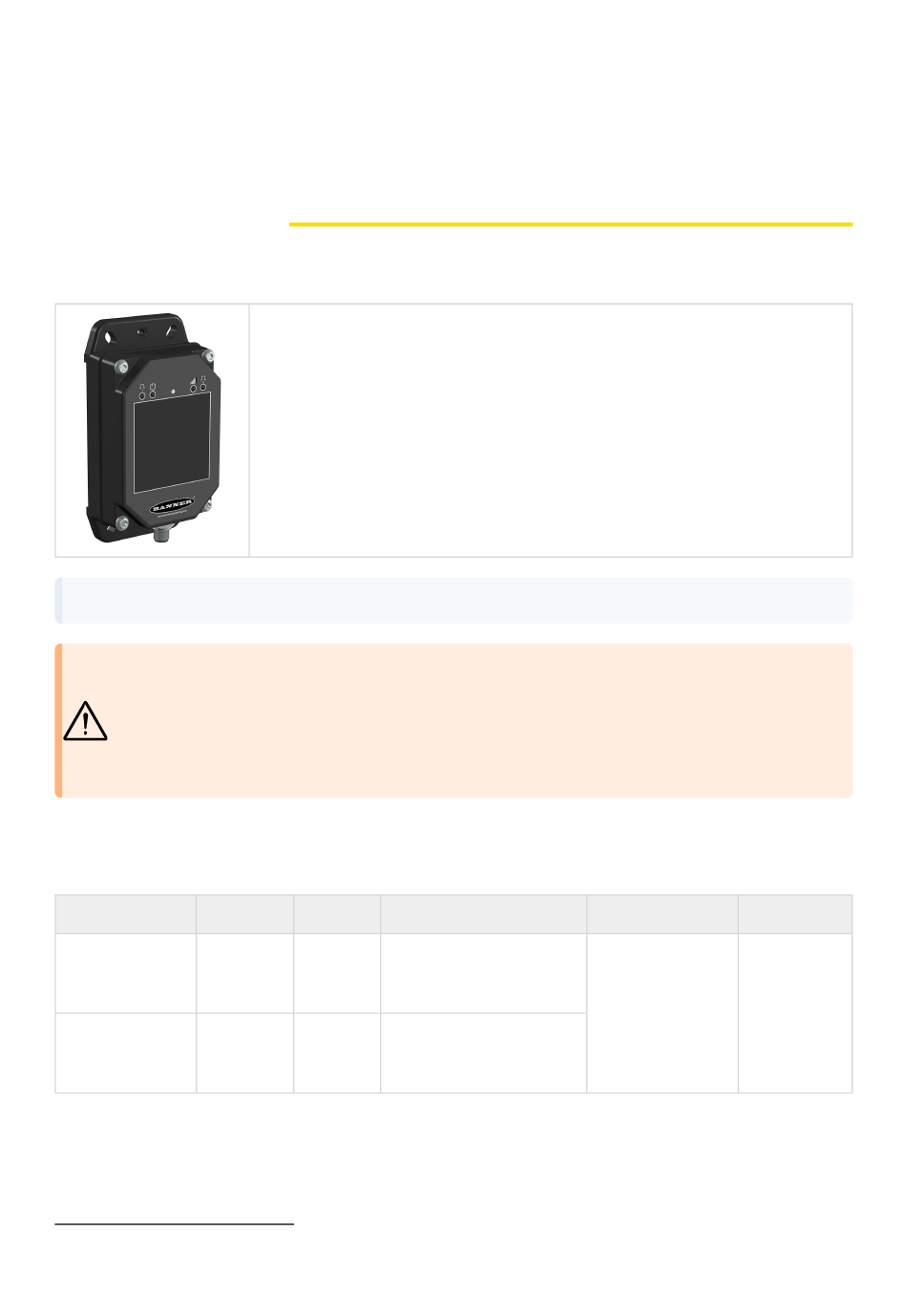

Q130RA R-GAGE® Sensor-Bedienungsanleitung
Chapter Contents
Ausführungen ................................................................................................................................................................................................ 3
Übersicht ....................................................................................................................................................................................................... 4
Radarkonfiguration von Banner Software .................................................................................................................................................... 4
Funktionen und Anzeigen.............................................................................................................................................................................. 4
Signalstärke und die LED-Anzeigen.............................................................................................................................................................. 4
Kapitel 1
Radarsensoren zur Erkennung von beweglichen und unbeweglichen Zielen
Wichtig: Um die Anforderungen an die HF-Exposition zu erfüllen, müssen dieses Gerät und seine
Antenne im Betrieb einen Abstand von mindestens 20 cm zu allen Personen einhalten.
Warnung:
• Verwenden Sie dieses Gerät nicht zum Schutz des Personals
• Die Verwendung dieses Geräts zum Schutz des Personals kann zu schweren Verletzungen
oder zum Tod führen.
• Dieses Gerät verfügt nicht über die selbstüberwachenden redundanten Schaltungen, die für
Personenschutz-Anwendungen erforderlich sind. Ein Geräteausfall oder Defekt kann zu
unvorhersehbarem Schaltverhalten des Ausgangs führen.
Ausführungen
Maximale
Ausführungen
Reichweite
Q130RA-9076-AFQ 24 m (78,7 ft)
Q130RA-2450-AFQ 40 m (131,2 ft)
(1)
Für weitere Länder wenden Sie sich bitte an Banner Engineering.
(2)
Ausführungen mit Schnellanschluss erfordern eine passende Anschlussleitung. Siehe
22-Jan.-25
Produktbeschreibung
• (FMCW) der vierten Generation erkennt bewegliche und unbewegliche Objekte
• Einstellbare Ausblendgrenze – ignoriert Objekte jenseits des Schaltpunkts.
• Einfache Einrichtung und Konfiguration von Reichweite, Empfindlichkeit und
Ausgang mit der Radarkonfiguration von Banner-Software und dem Pro-
Konverterkabel
• Die Erfassungsfunktionen sind unempfindlich gegen Wind, Regenfälle oder
Schnee, Nebel, Feuchtigkeit, hohe/niedrige Lufttemperaturen oder
Sonneneinstrahlung.
• Sensor kommuniziert im ISM-Frequenzbereich (Industrie, Wissenschaft und
Medizin).
• Robustes Gehäuse mit Schutzart IP67 hält rauen Einsatzumgebungen stand.
Für Telekommunikation
Strahlwinkel
zugelassen
Für
Telekommunikationsanwendungen
90° × 76° für die USA, GB, Europa, China,
Australien, Neuseeland und Kanada
zugelassen
Für
Telekommunikationsanwendungen
24° × 50° für die USA, GB, Europa, China,
Australien und Neuseeland
zugelassen
© Banner Engineering Corp. Alle Rechte
vorbehalten.
Ausgang
(1)
Bipolar NPN/PNP
Schließer/Öffner
konfigurierbar
"Steckverbinder-Kabelsätze" on page
(2)
Anschluss
5-poliger M12-
Steckverbinder
24.
