Q130RA R-GAGE® Sensor-Bedienungsanleitung
Entfernungseinstellungen
Switch Point (Schaltpunkt): Verwenden Sie den Schieberegler oder geben Sie den gewünschten Schaltpunkt in
Metern ein. Der Schaltpunkt ist die Entfernung, bei der ein Ziel mit ausreichender Signalstärke eine Änderung des
Sensorausgangs bewirkt.
Hysteresis (Hysterese): Zeigt den Hysteresewert in Metern an. Hysterese definiert den Abstand zwischen dem Ein-
und Ausschalten des Ausgangs. Hysterese soll verhindern, dass der Ausgang flattert.
Signalstärkeeinstellungen
Threshold (Schwellenwert): Verwenden Sie den Schieberegler oder geben Sie den gewünschten Schwellenwert ein.
Der Schwellenwert definiert die minimale Signalstärke des Ziels, die zur Änderung des Ausgangszustands
erforderlich ist.
Ausgangseinstellungen
NO/NC (Schließer/Öffner): Wählen Sie Normally Open (Schließer) oder Normally Closed (Öffner) aus der Liste aus.
On Delay (Einschaltverzögerung): Legen Sie eine Einschaltverzögerung in Millisekunden fest. Dieser Wert wird zur
Basis-Ansprechzeit addiert, die durch die Ausgangsfilterung festgelegt ist.
Off Delay (Ausschaltverzögerung): Legen Sie eine Ausschaltverzögerung in Millisekunden fest. Dieser Wert wird zur
Basis-Ansprechzeit addiert, die durch die Ausgangsfilterung festgelegt ist.
Gesamtansprechzeit
Ein: Zeigt die Gesamtansprechzeit beim Einschalten in Millisekunden an. Dieser Wert ist die Summe aus der Basis-
Ansprechzeit und der Einschaltverzögerung.
Aus: Zeigt die Ansprechzeit beim Ausschalten in Millisekunden an. Dieser Wert ist die Summe aus der Basis-
Ansprechzeit und der Ausschaltverzögerung.

Live-Sensordatensteuerungen

Nach dem Anschließen an den Sensor beginnt die Datenabtastung (aber nicht die Aufzeichnung) automatisch.
Klicken Sie zum Beenden der Datenabtastung auf
Klicken Sie zum erneuten Starten der Datenabtastung auf
abgetastet und im Diagramm angezeigt. Die Daten werden nicht in einer Protokolldatei aufgezeichnet.
Klicken Sie auf Record (Aufzeichnen), um Daten in einer Protokolldatei aufzuzeichnen. Die Aufforderung zur Auswahl
der Protokolldatei wird angezeigt. Speichern Sie die Protokolldatei wie gewünscht. Das Dateiformat ist .csv.
Wenn die Kommunikation zum Sensor unterbrochen wird, klicken Sie auf
Verbindung wiederherzustellen.
page 12 of 28

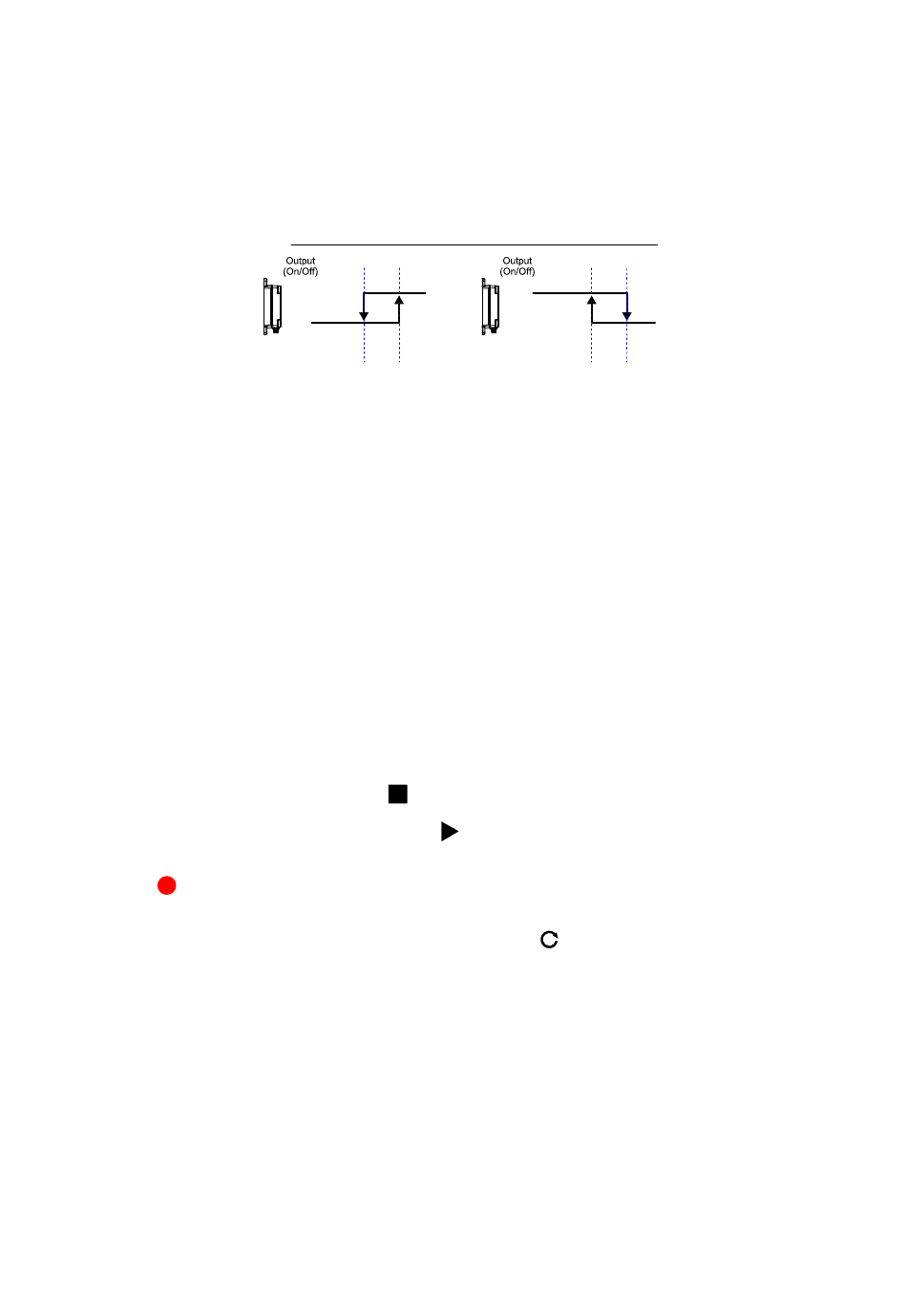

Wie die Hysterese den Sensorausgang beeinflusst
Output Setting
Normally Closed
On
Off
Switch Point Hysteresis
Stop (Stopp).
© Banner Engineering Corp. Alle Rechte
vorbehalten.
Radarkonfigurations-Arbeitsbereich von Banner
Normally Open
On
Off
Switch Point Hysteresis
Play (Wiedergabe). Damit werden nur Daten vom Sensor
Geräteverbindung aktualisieren, um die
