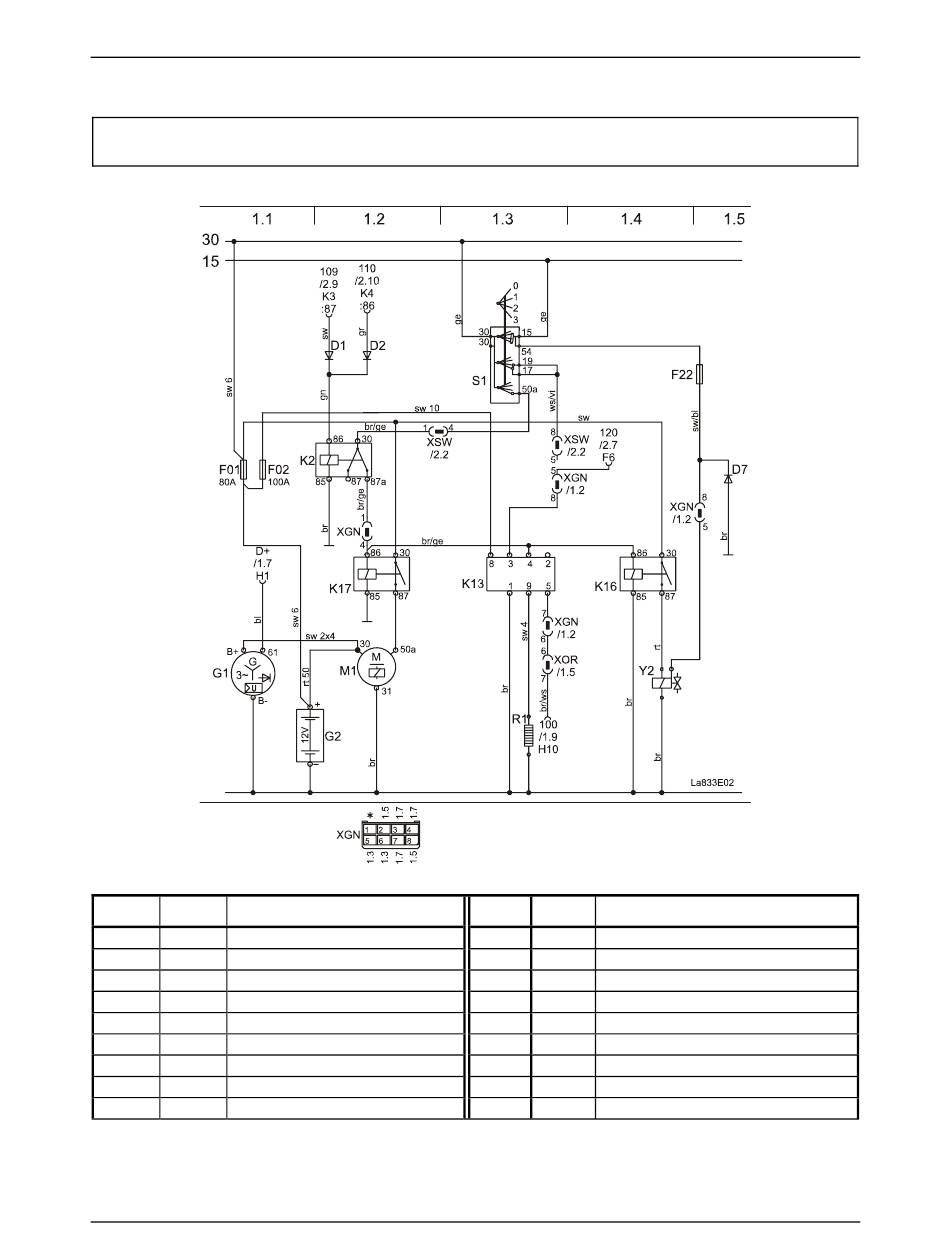

Start, Vorglühanlage
Pfad
Kenn-
Gerät
zeichen
Start, Vorglühanlage
1.1
G1
Generator
1.1
G2
Batterie 12V
1.2
M1
Starter (Anlasser)
1.2
K2
Startrelais (Startsicherheit)
1.2
K17
Startrelais (Starthilfe)
1.1
F01
Flachbandsicherung 80A
1.1
F02
Flachbandsicherung 100A
SKL 833 Basic
Pfad
Kenn-
Gerät
zeichen
1.2
D1
Diode
1.2
D2
Diode
1.3
S1
Glühstartschalter
1.3
K13
Glühzeitsteuerrelais
1.4
K16
Abstellrelais
1.4
Y2
Absteller
1.3
R1
Glühkerzen
1.5
D7
Diode
1.5
F22
Sicherung
Anhang 9
85
