7.6.8 Ventilspiel prüfen
Wartung nach Inspektionsplan, Kapitel 7.7.3
Das Ventilspiel (59/1) wird mit einer Blattlehre
zwischen dem oberen Teil des Stößels (59/3)
und dem Kipphebelarm (59/2) am Motor
geprüft.
Das richtige Ventilspiel beträgt für:
Einlaßventil = 0,35 mm
Auslaßventil = 0,35 mm
Der erste Zylinder befindet sich vorne
an der Lüfterseite des Motors.
• Ventilhaube abbauen
• Die Kurbelwelle in Laufrichtung drehen, bis
die Ventile am 4. Zylinder überschneiden.
• In dieser Stellung das Ventilspiel der
Ventile vom 1. Zylinder prüfen.
Bei Bedarf Ventilspiel einstellen, hierzu:
⇒ Gegenmutter (59/4) lösen
⇒ Einstellschraube
mit
(59/5) so regulieren, daß nach Festdrehen
der
Gegenmutter
(59/1) erreicht ist.
• Wenn
die
Ventile
überschneiden, das Ventilspiel der Ventile
vom 3. Zylinder prüfen, ggf. einstellen.
• Wenn
die
Ventile
überschneiden, das Ventilspiel der Ventile
vom 4. Zylinder prüfen, ggf. einstellen.
• Wenn
die
Ventile
überschneiden, das Ventilspiel der Ventile
vom 2. Zylinder prüfen, ggf. einstellen.
• Ventilhaube mit neuer Dichtung anbauen.
Anzugsmoment der Hutmutter:
11 Nm
SKL 833 Basic
Schraubendreher
korrektes
Ventilspiel
des
2.
Zylinders
des
1.
Zylinders
des
3.
Zylinders
Wartung und Pflege 7
5
4
1
2
3

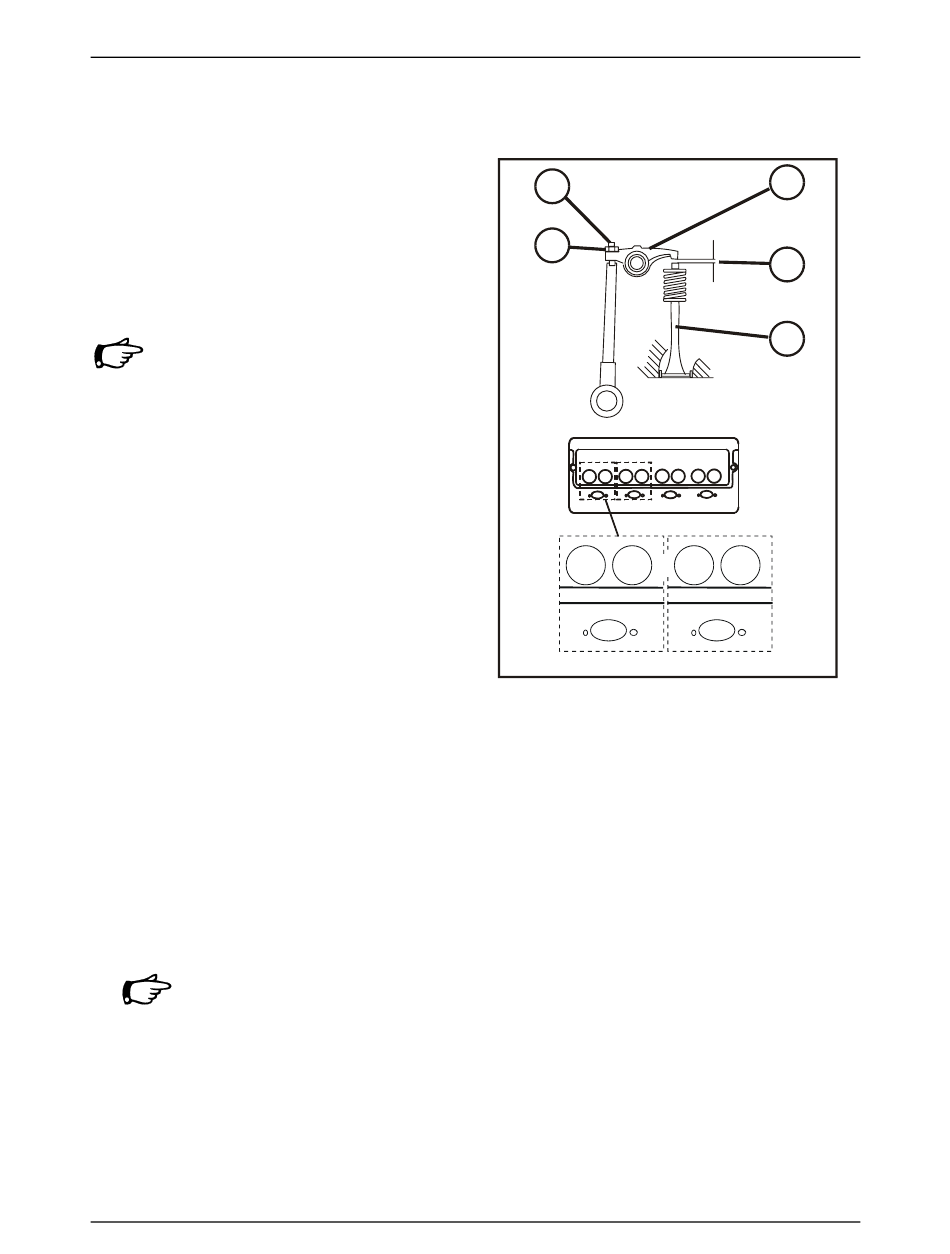

Bild 59 Ventileinstellung
