DRYPOINT ® RA III

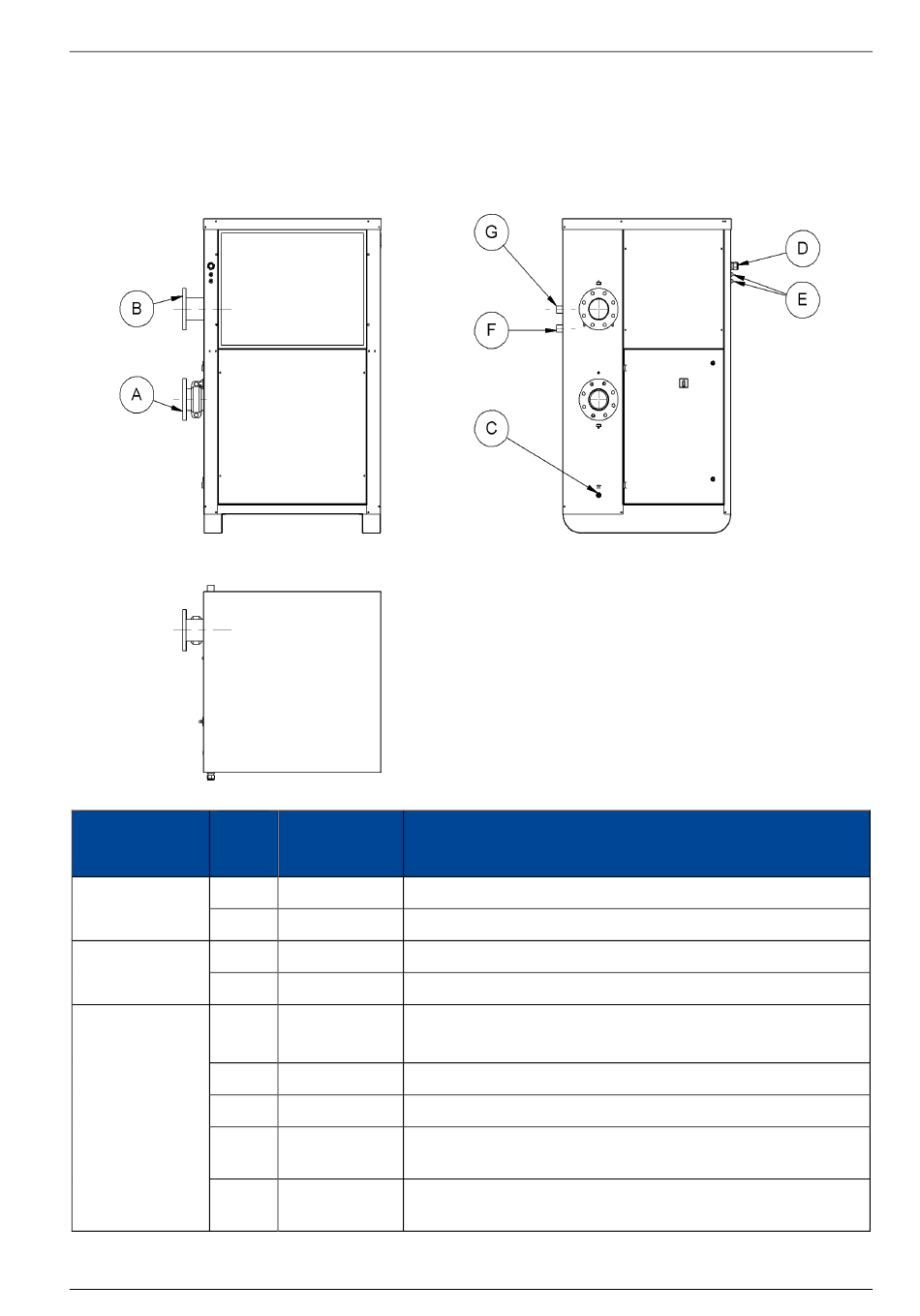

4.7.2 DRYPOINT
DRYPOINT Pos.
®
RA III Nr.
[A]
1490 ... 1900
[B]
[A]
2400 ... 3000
[B]
[C]
[D]
[E]
1490 WC 3000
[F]
[G]
RA III 1490 ... 3000
®
Anschluss Beschreibung / Erläuterung
DN 80 Flanschanschluss, Druckluftanschluss für Luftzufuhr
DN 80 Flanschanschluss, Druckluftanschluss für Luftablass
DN 100 Flanschanschluss, Druckluftanschluss für Luftzufuhr
DN 100 Flanschanschluss, Druckluftanschluss für Luftablass
8 mm
Gummischlauch, Anschluss für Kondensatableiter
(0,31 in)
M 32 Kabelverschraubung, Anschluss für externe Stromversorgung
PG 11
Gummitüllen, Anschluss für Zusatzverkabelung
Muffenanschluss, Anschluss für Kühlwasserzufuhr,
G 1"
wassergekühlte Modelle
Muffenanschluss, Anschluss für Kühlwasserablass,
G 1"
wassergekühlte Modelle
Installations- und Betriebsanleitung
43 | 124
