Installations- und Betriebsanleitung

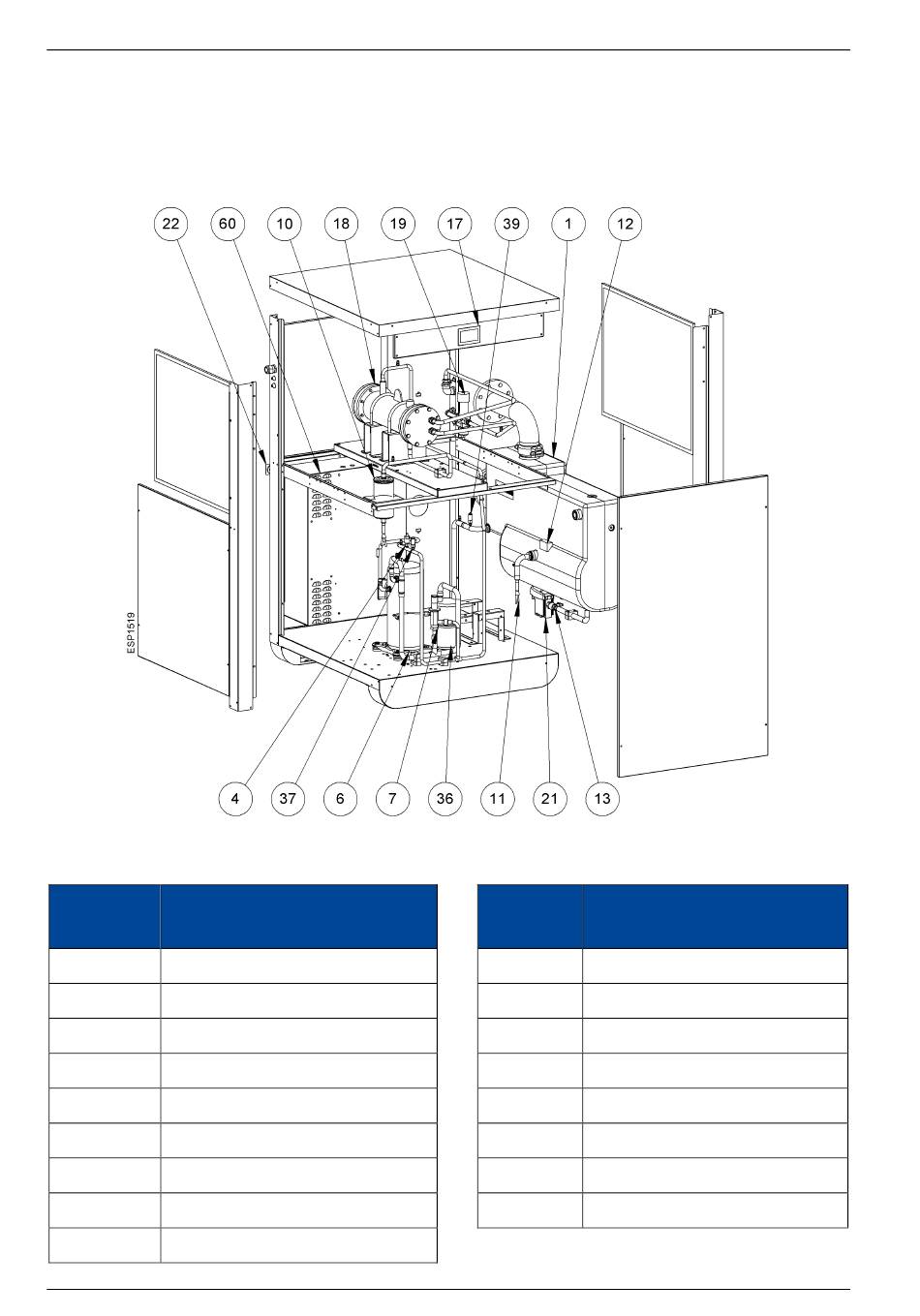

3.1.4 DRYPOINT
Pos. Nr. Beschreibung / Erläuterung
[1] Wärmetauscher
[4] Hochdruckschalter HPS
[6] Kältemittelkompressor
[7] Heißgas-Bypassventil
[10] Kältemittelfilter
[11] Kapillarschlauch
[12] Temperaturfühler BT1
[13] Kondensatableiter Serviceventil
[17] Benutzeroberfläche
22 | 124
RA III 1490, 1900 wassergekühlt
®
Beschreibung /
Pos. Nr.
Erläuterung
[18] Wasserkondensator
[19] Wasserregelventil
[21] Kondensatableiter
[22] EIN/AUS-Schalter
[36] Flüssigkeitsabscheider
[37] Druckwandler BHP
[39] Druckwandler BLP
[60] Schaltkasten
DRYPOINT ® RA III
