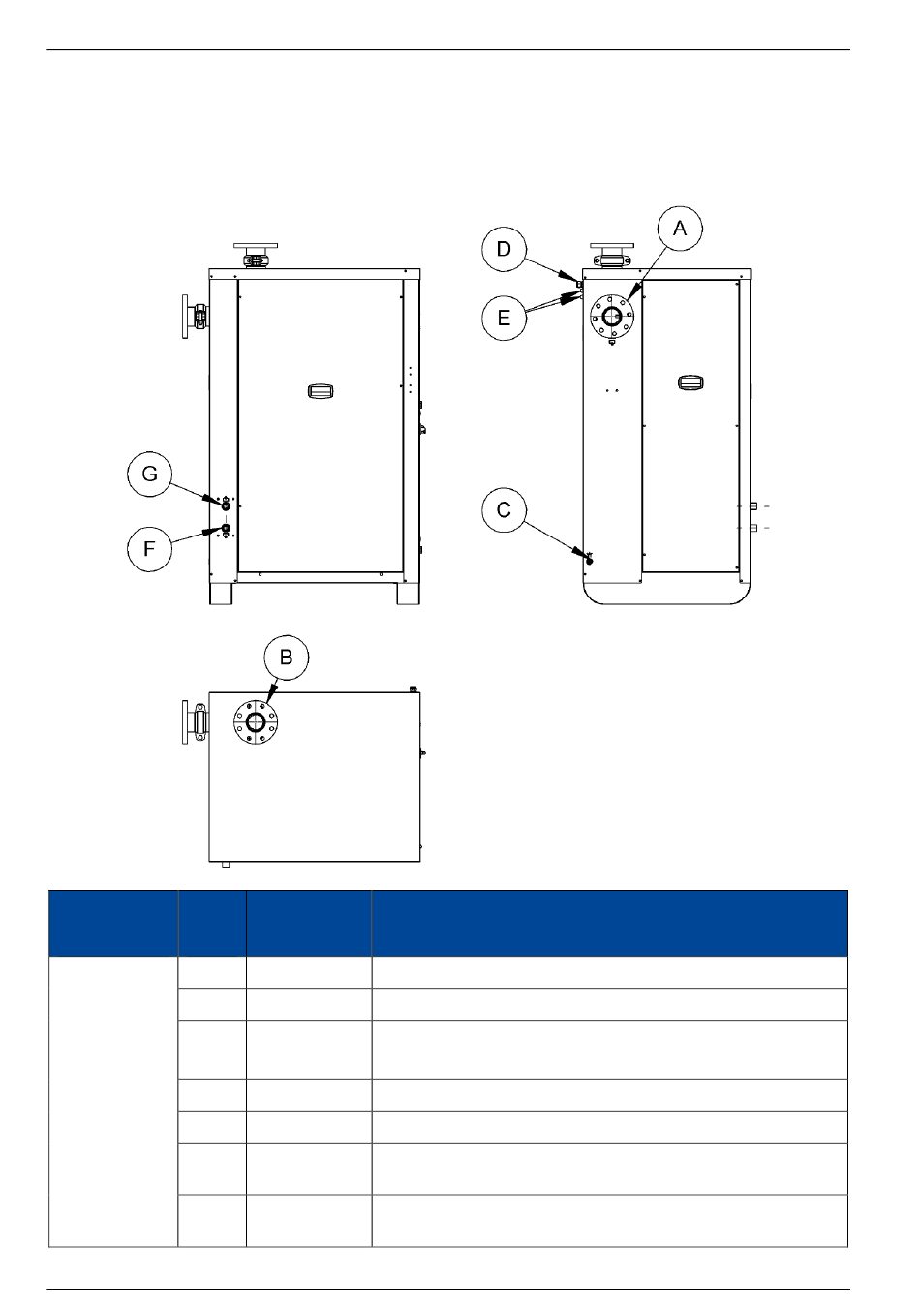

4.7 Anschlüsse
4.7.1 DRYPOINT
DRYPOINT Pos.
®
RA III Nr.
[A]
[B]
[C]
[D]
1080 ... 1300
[E]
[F]
[G]
42 | 124
RA III 1080 ... 1300
®
Beschreibung / Erläuterung
Anschluss
DN 80 Flanschanschluss, Druckluftanschluss für Luftzufuhr
DN 80 Flanschanschluss, Druckluftanschluss für Luftablass
8 mm
Gummischlauch, Anschluss für Kondensatableiter
(0,31 in)
M 20 Kabelverschraubung, Anschluss für externe Stromversorgung
PG 11
Gummitüllen, Anschluss für Zusatzverkabelung
Muffenanschluss, Anschluss für Kühlwasserzufuhr,
G ¾"
wassergekühlte Modelle
Muffenanschluss, Anschluss für Kühlwasserablass,
G ¾"
wassergekühlte Modelle
DRYPOINT ® RA III
