DRYPOINT ® RA III

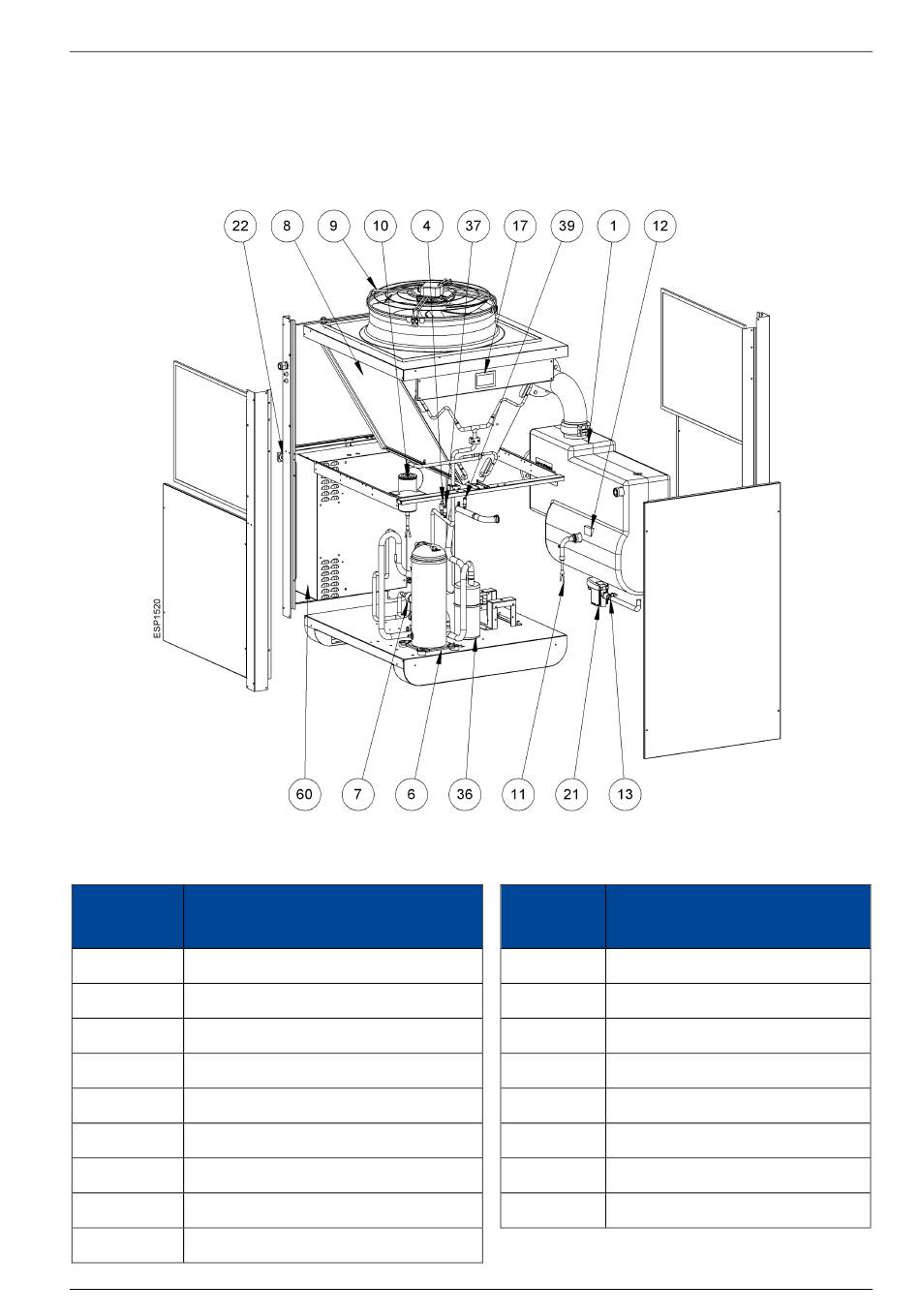

3.1.5 DRYPOINT
Pos. Nr. Beschreibung / Erläuterung
[1] Wärmetauscher
[4] Hochdruckschalter HPS
[6] Kältemittelkompressor
[7] Heißgas-Bypassventil
[8] Kondensator
[9] Kühlgebläse
[10] Kältemittelfilter
[11] Kapillarschlauch
[12] Temperaturfühler BT1
RA III 2400, 3000
®
Installations- und Betriebsanleitung
Beschreibung /
Pos. Nr.
Erläuterung
[13] Kondensatableiter Serviceventil
[17] Benutzeroberfläche
[21] Kondensatableiter
[22] EIN/AUS-Schalter
[36] Flüssigkeitsabscheider
[37] Druckwandler BHP
[39] Druckwandler BLP
[60] Schaltkasten
