4.4.3.4

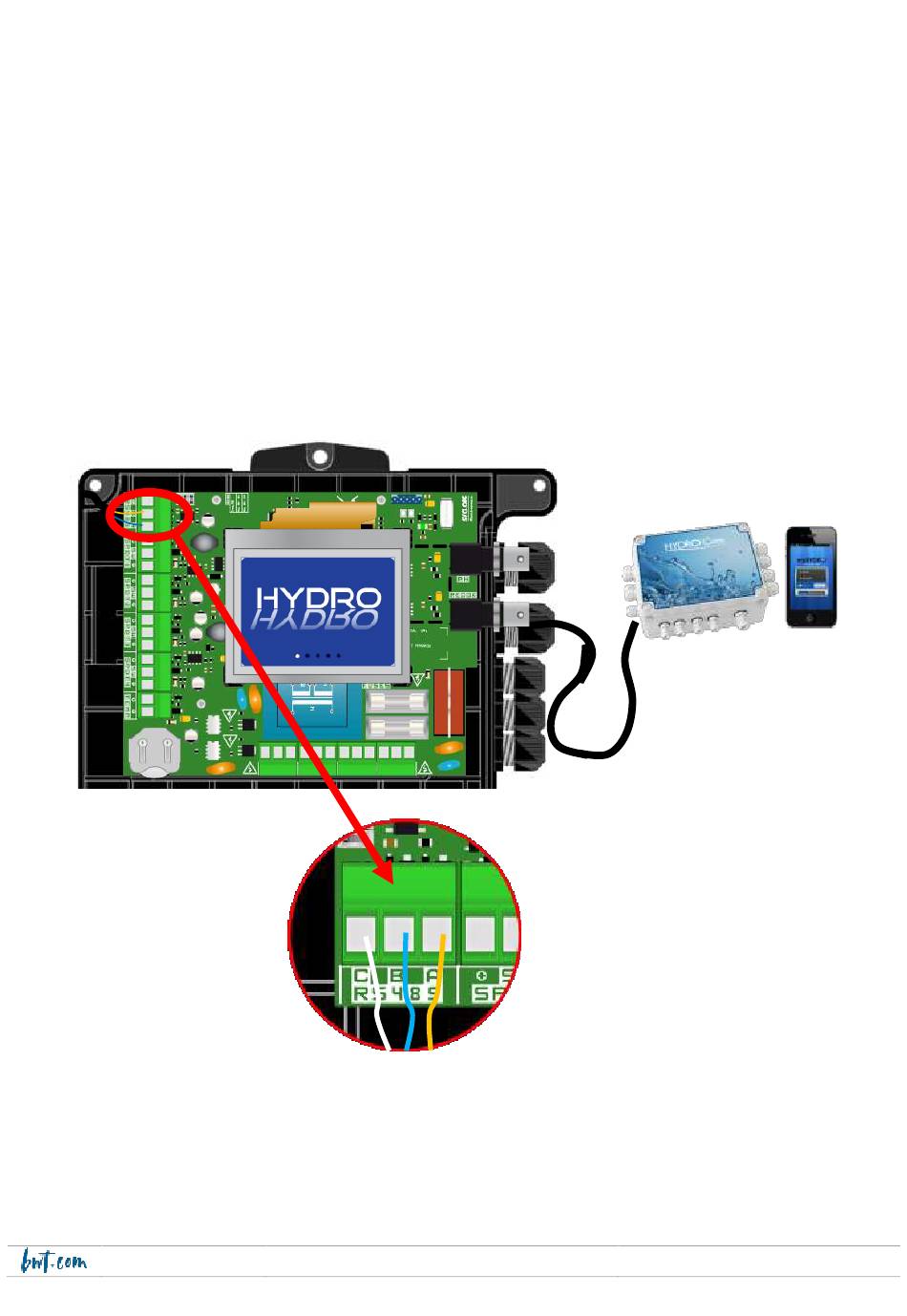

- Anschluss des RS485-Kommunikationsports
Der Regler REGUL SYSTEM BWT verfügt über einen RS485-Kommunikationsport zum
Anschluss an ein HYDROCOM, um die Aufzeichnung von Messwerten, Alarmen und
verschiedenen Gerätezuständen durchzuführen.
1. Schalten Sie die primäre Stromversorgung aus.
2. Ziehen Sie die Schutzhülle ab.
3. Isolieren Sie die Drähte 7 mm ab.
4. Führen Sie das Kabel durch die Kabelverschraubung und dann unter die
Elektronikkarte.
5. Verdrahten Sie den Draht A des Netzes mit RS485 (A).
6. Verdrahten Sie den Draht B des Netzes mit RS485 (B).
7. Verdrahten Sie Draht C des Netzes mit RS485 (C).
8. Ziehen Sie die Kabelverschraubung fest, um eine wasserdichte Verbindung
herzustellen.
9. Montieren Sie die Vorderseite und die Befestigungsschrauben wieder
10. Gerät in Betrieb nehmen
UNIVERS
25
2022/04 - Indice de révision : A - Code : 29592
