4.3.4
Montageverfahren für das Sondenanschluss-Set
Teflonband

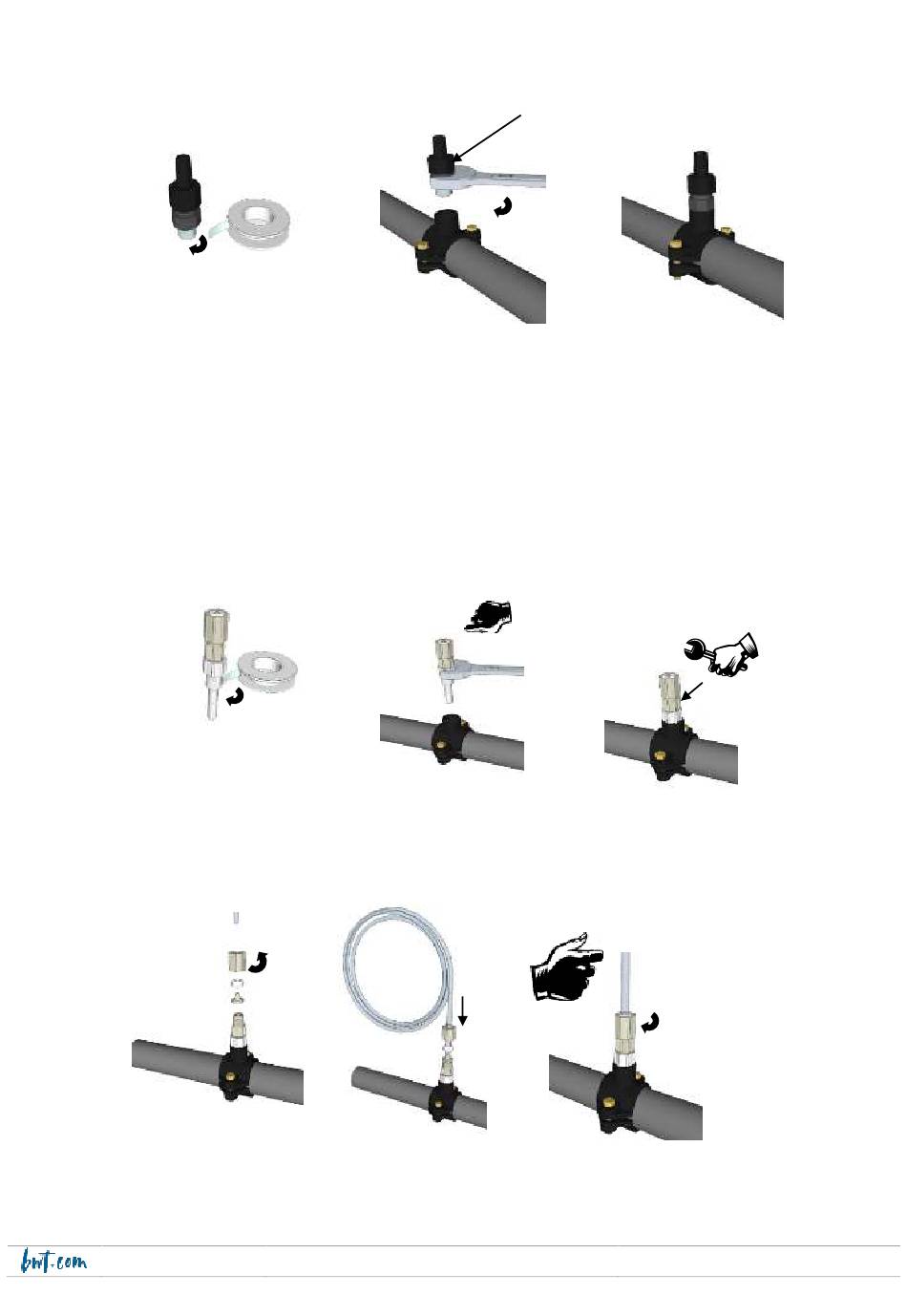

Schritt 4
Teflon auf Gewinde des
"Sondenhalters" legen
ANMERKUNG: Die pH- und/oder Redox-Sensoren (ORP) können in einem Winkel von +/- 90° zur
vertikalen Achse montiert werden. Wir empfehlen jedoch, diese Montage in vertikaler Richtung
durchzuführen. Die Wartung ist dadurch einfacher durchzuführen.
4.3.5
Vorgehensweise bei der Montage des Einspritzsatzes
Teflonband
Schritt 7
Teflon auf Gewinde des
Anschlusses und des
Injektionsventils auftragen.
Schritt 10
Mutter des Injektionszventils
abschrauben.
UNIVERS
Sondenhalter
Schritt 5
Montieren Sie den
"Sondenhalter" auf dem
Schellenring. Ziehen Sie ihn
vorsichtig an und schließen Sie
den Vorgang mit einem
Schraubenschlüssel ab.
Schritt 8
Das Verbindungsstück auf die
Aufnahmeschelle schrauben.
Schritt 11
Den PE-Schlauch durch den
Stopfen führen und auf den
Konus des Ventils
aufstecken
15
Schritt 6
Der "Sondenhalter" ist
montiert, warten Sie mit
dem Einsetzen der Sonden,
bis die Installation
abgeschlossen ist!
Schritt 9
Das Injektionsventil an der
Verschraubung festziehen.
PE-Schlauch
(weiß)
Schritt 12
Den Stopfen mit dem PE-
Schlauch (weiß) auf das Ventil
schrauben
