4.4.3.3 - Anschluss des selbstversorgenden Relais
Das selbstversorgende Relais (Netzstromversorgung) wird entweder im Uhrmodus
verwendet oder um technische Alarme an einen visuellen (leuchtenden) und/oder
akustischen (Buzzer, Klingelton...) Warner weiterzuleiten.
1.
Schalten Sie die primäre Stromversorgung aus.
2.
Verwenden Sie ein 3-adriges Kabel mit mindestens 1,5 mm2 für die Verkabelung
3.
Entfernen Sie die Schutzhülle.
4.
Isolieren Sie die Drähte 7 mm ab.
5.
Führen Sie das Kabel durch die Kabelverschraubung und dann unter die Elektronikplatine.
6.
Verdrahten Sie die Erde mit PE.
7.
Verdrahten Sie die Phase mit L.
8.
Verdrahten Sie den Neutralleiter mit N.
9.
Ziehen Sie die Kabelverschraubung fest, um eine wasserdichte Verbindung herzustellen.
10.
Montieren Sie die Frontplatte und die Befestigungsschrauben.
11.
Gerät in Betrieb nehmen
UNIVERS
WARNHINWEIS:
24

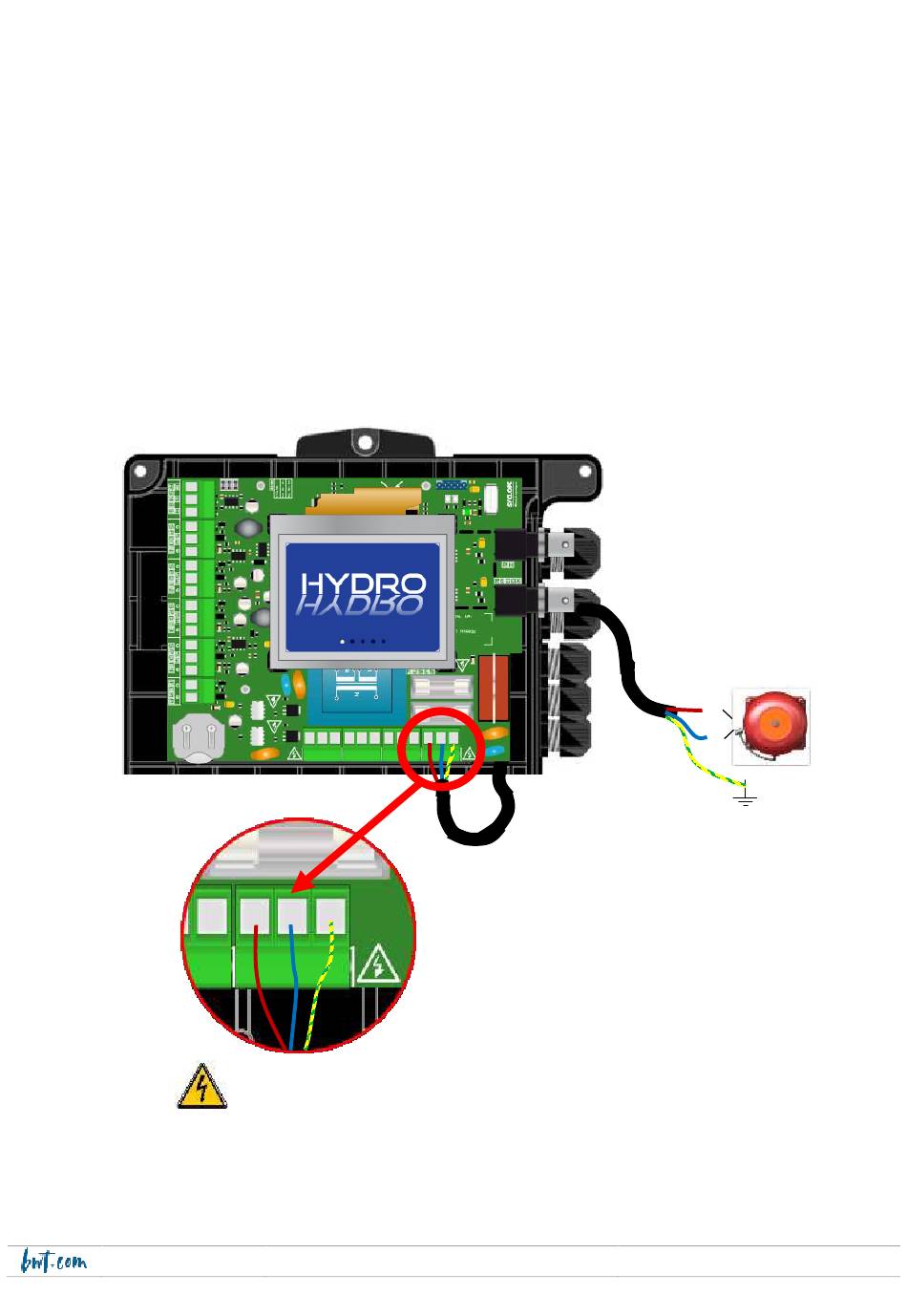

Diese Relais schalten die Phase, die aus der
Netzversorgung
des
Neutralleiterverbindung ist permanent und wird
nicht geschaltet. Sie müssen also darauf achten,
dass Sie die Phasen- und Neutralleitungen nicht
vertauschen. Um einen Stromschlag zu vermeiden,
müssen Sie die Anschlüsse bei ausgeschaltetem
Gerät vornehmen.
L
N
PE
Geräts
stammt.
Die
