Schritt 13
Gleicher Vorgang bei der
Dosierpumpe
4.3.6

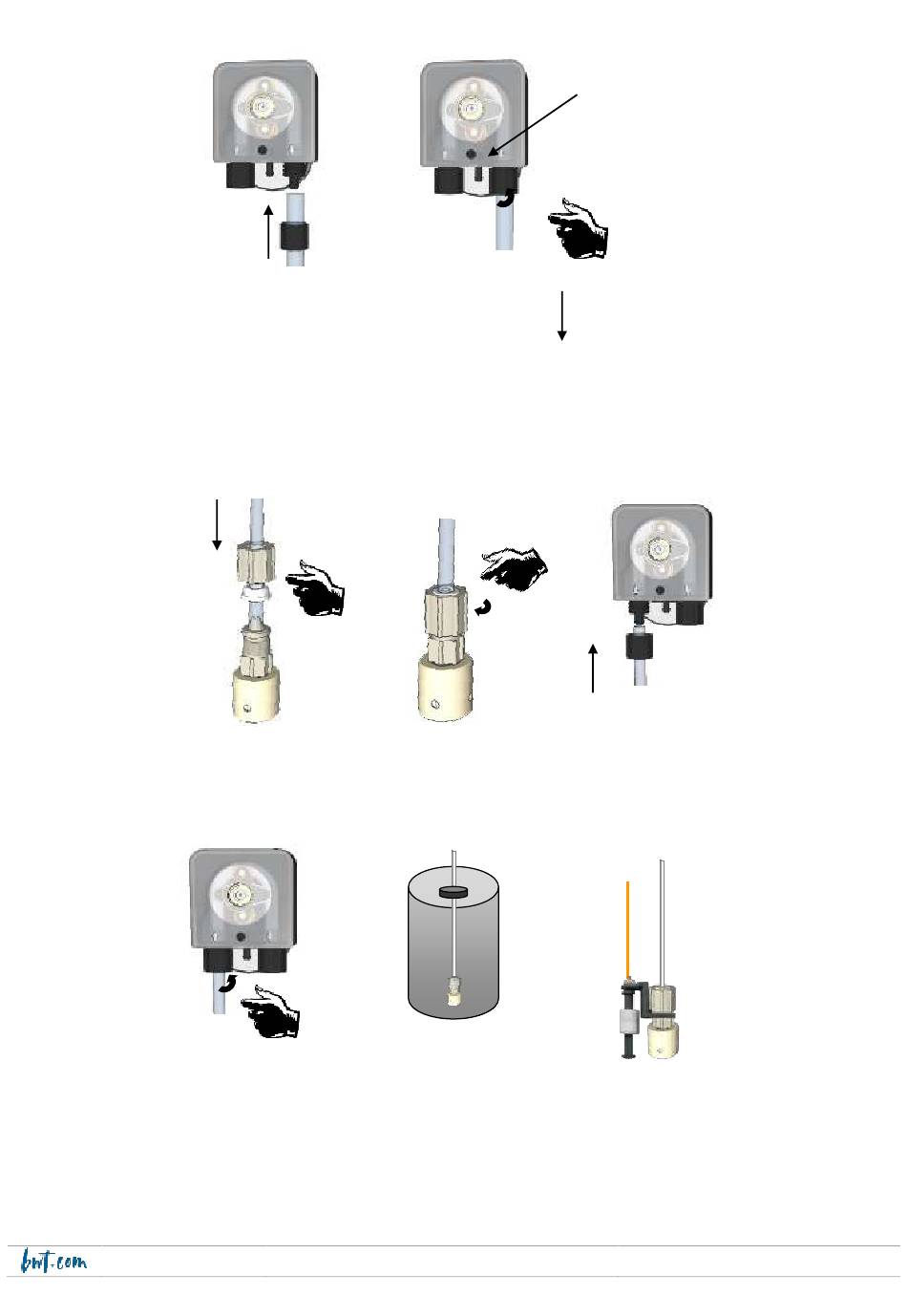

Vorgehensweise bei der Montage des Saugsets
Saugklappe
Schritt 15
Die Kappe abschrauben
und das helle Röhrchen
durchziehen.
Schritt 18
Die Mutter auf der
Dosierpumpe festziehen
UNIVERS
Schritt 14
Schrauben Sie den Stopfen
mit dem PE-Schlauch (weiß)
auf die Pumpe.
PVC-Schlauch
(transparent)
Schritt 16
Die Mutter auf dem
Konus festziehen
.
Schritt 19
Die beschwerte Klappe am
Boden des Behälters einsetzen
und die Tiefe einstellen.
16
Pfeil zur
Anzeige des
Pumpenausgan
gs
Schritt 17
Den
PVC-Schlauch
(transparent)
auf die Dosierpumpe
schrauben.
Schritt 20 (Option)
Den Pegeldetektor und sein
Gewicht platzieren und
justieren.
2022/04 - Indice de révision : A - Code : 29592
