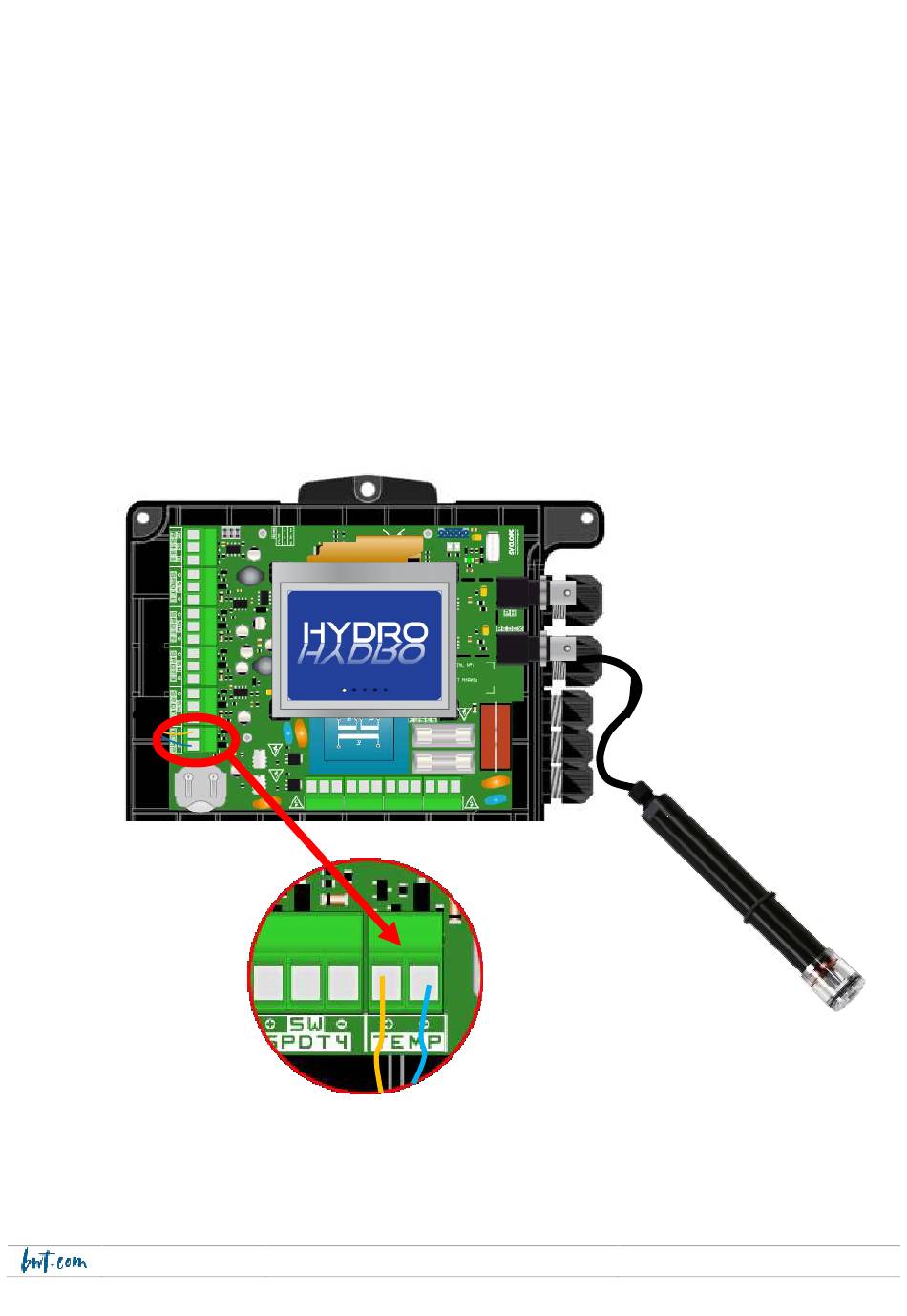

b) Chlor-Anschluss (Sonde nicht im Lieferumfang enthalten)
Der Regler kann eine amperometrische Messzelle "mit offener Zelle" aufnehmen, um die
Konzentration des freien Chlors in mg/l direkt zu messen (nicht im Lieferumfang des Geräts
enthalten). Diese Sonde wird anstelle einer eventuellen Temperatursonde an die Elektronikkarte
angeschlossen).
UNIVERS
1. Schalten Sie die primäre Strversorgung aus.
2. Ziehen Sie die Schutzhülle ab.
3. Isolieren Sie die Drähte 7mm ab.
4. Führen Sie das Kabel durch die Kabelverschraubung und dann unter die
Elektronikkarte
5. Verdrahten Sie die beiden Drähte.
6. Ziehen Sie die Kabelverschraubung fest, um Dichtigkeit herzustellen.
7. Montieren Sie die Vorderseite und die Befestigungsschrauben wieder
8. Gerät in Betrieb nehmen
23
2022/04 - Indice de révision : A - Code : 29592
