4.4.3.2 – Anschluss des Eingangs 4...20mA

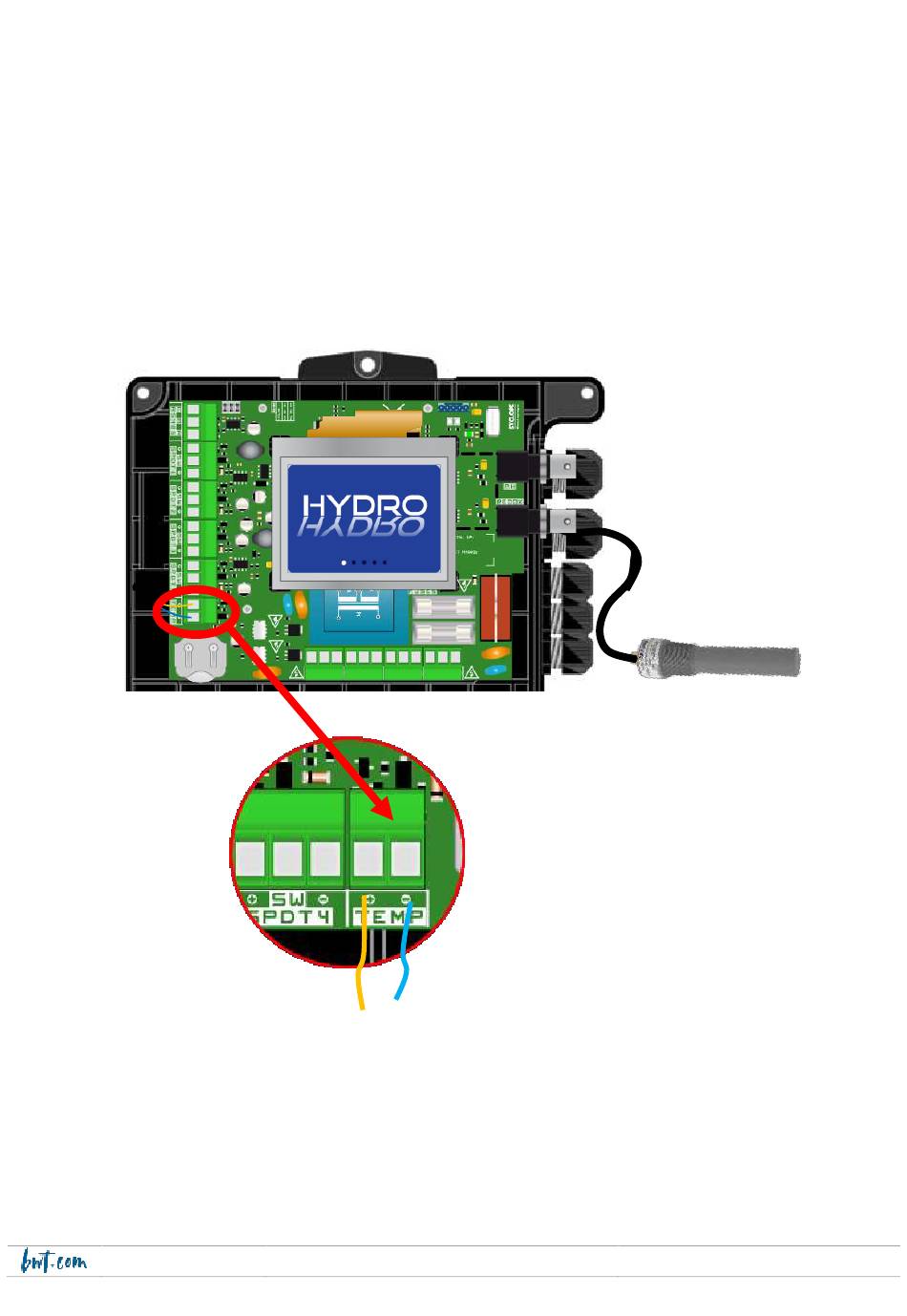

a) Temperaturanschluss
1. Schalten Sie die primäre Stromversorgung aus.
2. Ziehen Sie die Schutzhülle ab.
3. Isolieren Sie die Drähte 7mm ab.
4. Führen Sie das Kabel durch die Kabelverschraubung und dann unter die
Elektronikkarte
5. Verdrahten Sie die beiden Drähte.
6. Ziehen Sie die Kabelverschraubung fest, um Dichtigkeit herzustellen.
7. Montieren Sie die Vorderseite und die Befestigungsschrauben wieder
8. Gerät in Betrieb nehmen
