PSEN 2.1p-24 ATEX
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen installiert
und in Betrieb genommen werden, die mit
dieser Betriebsanleitung und den gelten-
den Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind. Beachten
Sie die VDE- sowie die örtlichen Vorschrif-
ten, insbesondere hinsichtlich Schutzmaß-
nahmen.
• Entfernen Sie die Schutzkappe erst
unmittelbar vor Anschluss des Geräts
Bestimmungsgemäße Verwendung
Die Sicherheitsschalter PSEN 2.1p-24 sind
bestimmt für den Einsatz in Sicherheits-
stromkreisen nach EN 60204-1 und
VDE 0113-1.
Der Sicherheitsschalter PSEN 2.1p-24 ATEX
ist zugelassen für den Einsatz in explosions-
gefährdeten Bereichen nach EN 50021, Ex-
Bereich Katagorie 3, Zone 2 (Gas) und 22
(Stäube), (II 3GD EEx nC IIC T6).
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger PSEN 2.1-
20 und den folgenden Auswertegeräten:
• PNOZ e3.1p
• PNOZ e3vp 10s
• PNOZ e3vp 300s
• PNOZ e5.13p
• PNOZmulti
• Sicherheitssteuerung der Systemfamilie
PSS zusammen mit dem
Standardfunktionsbaustein SB066 (MBS-
Pakete Exzenterpressen, Best.-Nr. 301
172; Hydraulikpressen, Best.-Nr. 301 173;
Transferstraßen, Best.-Nr. 301 175)
Gerätebeschreibung

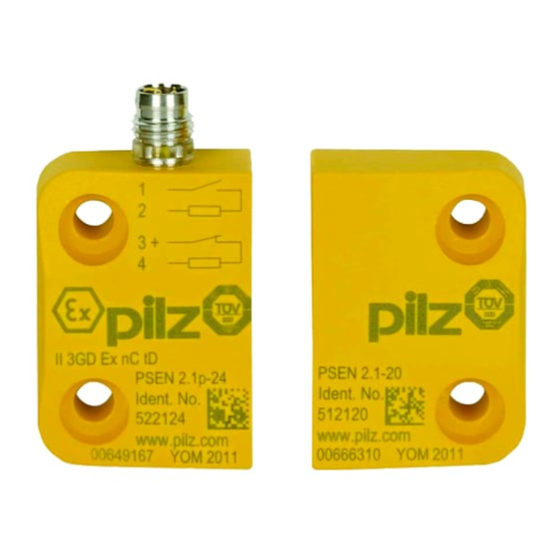

Zu den Sicherheitsschaltern PSEN 2.1p-24
gehört jeweils der Betätiger (Magnet)
PSEN 2.1-20.
Merkmale:
• 2 Reedkontakte (1 Öffner/1 Schließer)
• Wirkweise magnetisch
• Schaltspannung 30 V DC
• mit LED zur Anzeige des Schaltzustands
Montage
• Die Montagelage ist beliebig. Sicherheits-
schalter und Betätiger müssen jedoch
parallel gegenüberliegend montiert
werden.
• Sicherheitsschalter und Betätiger möglichst
nicht auf ferromagnetisches Material
montieren. Es sind Änderungen der
Schaltabstände zu erwarten. Benutzen Sie
in diesem Fall die Distanzplatte mit der
Bestell-Nr. 534 310.
• Befestigen Sie Sicherheitsschalter und
Betätiger ausschließlich mit Schrauben M4
mit flacher Kopfunterseite (z.B. M4-
Zylinderkopf- oder -Flachkopfschrauben).
Safety Regulations
• The unit may only be installed and
operated by personnel who are familiar
with both these instructions and the
current regulations for safety at work and
accident prevention. Follow VDE and local
regulations especially as regards
preventative measures.
• Do not remove the protective cap until you
are about to connect the device.
Authorized applications
The safety switch PSEN 2.1p-24 are
intended for use in safety circuits in
accordance with EN 60204-1 and
VDE 0113-1.
The safety switch PSEN 2.1p-24 ATEX is
approved for use in potentially explosive
atmospheres in accordance with EN 50021,
Ex area Category 3, Zone 2 (gas) and 22
(dust), (II 3GD EEx nC IIC T6).
The safety switch meets the requirements of
EN 60947-5-3 only in conjunction with the
actuator PSEN 2.1-20 and the following
evaluation devices:
• PNOZ e3.1p
• PNOZ e3vp 10s
• PNOZ e3vp 300s
• PNOZ e5.13p
• PNOZmulti
• Safety control system from the PSS
system range in conjunction with the
standard function block SB066 (MBS
packages Eccentric Press, Order No. 301
172; Hydraulic Press, Order No. 301 173;
Transfer Line, Order No. 301 175)
Description
The safety switch PSEN 2.1p-24 include the
actuator (magnet) PSEN 2.1-20.
Features:
• 2 reed contacts (1 N/C / 1 N/O contact)
• Magnetic operation
• Switching voltage 30 V DC
• with LED for switch status display
Installation
• The mounting position can be freely
selected. Safety switch and actuator must
be installed parallel and opposite each
other.
• If possible, do not install the safety switch
and actuator on ferromagnetic material.
Changes of the switch offsets are to be
anticipated. In this case, use the distance
plate order no. 534 310.
• The safety switch and actuator should only
be secured using M4 screws on which the
underside of the screw head is flat (e.g.
M4 cheese head or pan head screws).
- 1 -
Conseils préliminaires
• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée en
installations électriques, en tenant compte
des prescriptions des différentes normes
applicables (NF, EN, VDE..), notamment
au niveau des risques encourus en cas de
défaillance de l'équipement électrique.
• Veuillez retirer le cache de protection
avant de raccorder l'appareil.
Domaines d'utilisation
Les capteurs de sécurité PSEN 2.1p-24 sont
adaptés pour une utilisation dans les circuits
de sécurité selon les normes EN 60204-1 et
VDE 0113-1.
Le capteur de sécurité PSEN 2.1p-24 ATEX
est adapté pour une utilisation en zone
explosive selon EN 50021, milieu Ex de
catégorie 3, zone 2 (gaz) et 22 (poussière),
(II 3GD EEx nC IIC T6).
Le capteur de sécurité ne répond aux
exigences EN 60947-5-3 qu'en liaison avec
l'aimant PSEN 2.1-20 et les unités de
contrôles suivantes :
• PNOZ e3.1p
• PNOZ e3vp 10s
• PNOZ e3vp 300s
• PNOZ e5.13p
• PNOZmulti
• Automates de sécurité de la gamme PSS
avec le bloc fonction standard SB066
(Progiciel Presse Excentrique, réf. 301
172; Presses hydrauliques, réf. 301 173;
Ligne de transfert , réf.301 175)
Description de l'appareil
Les capteurs de sécurité PSEN 2.1p-24 sont
utilisés en liaison avec l'actionneur (aimant)
PSEN 2.1-20.
Particularités :
• 2 contacts reed (1 O/1F)
• Action magnétique
• Tension de commutation 30 V DC
• avec LED pour affichage status
Installation
• Le sens de montage est indifférent. Le
capteur de sécurité et l'aimant doivent être
montés face à face de façon parallèle.
• Si possible, évitez d'installer le capteur et
l'aimant sur du matériel ferromagnétique.
Les distances de commutation peuvent
être modifiées. Utilisez dans ce cas un
support séparateur de réf. 534 310.
• Pour fixer le capteur de sécurité et
l'aimant, utilisez uniquement des vis M4
dont la tête présente une face inférieure
plate (par ex. une vis M4 cylindrique ou à
tête plate).
