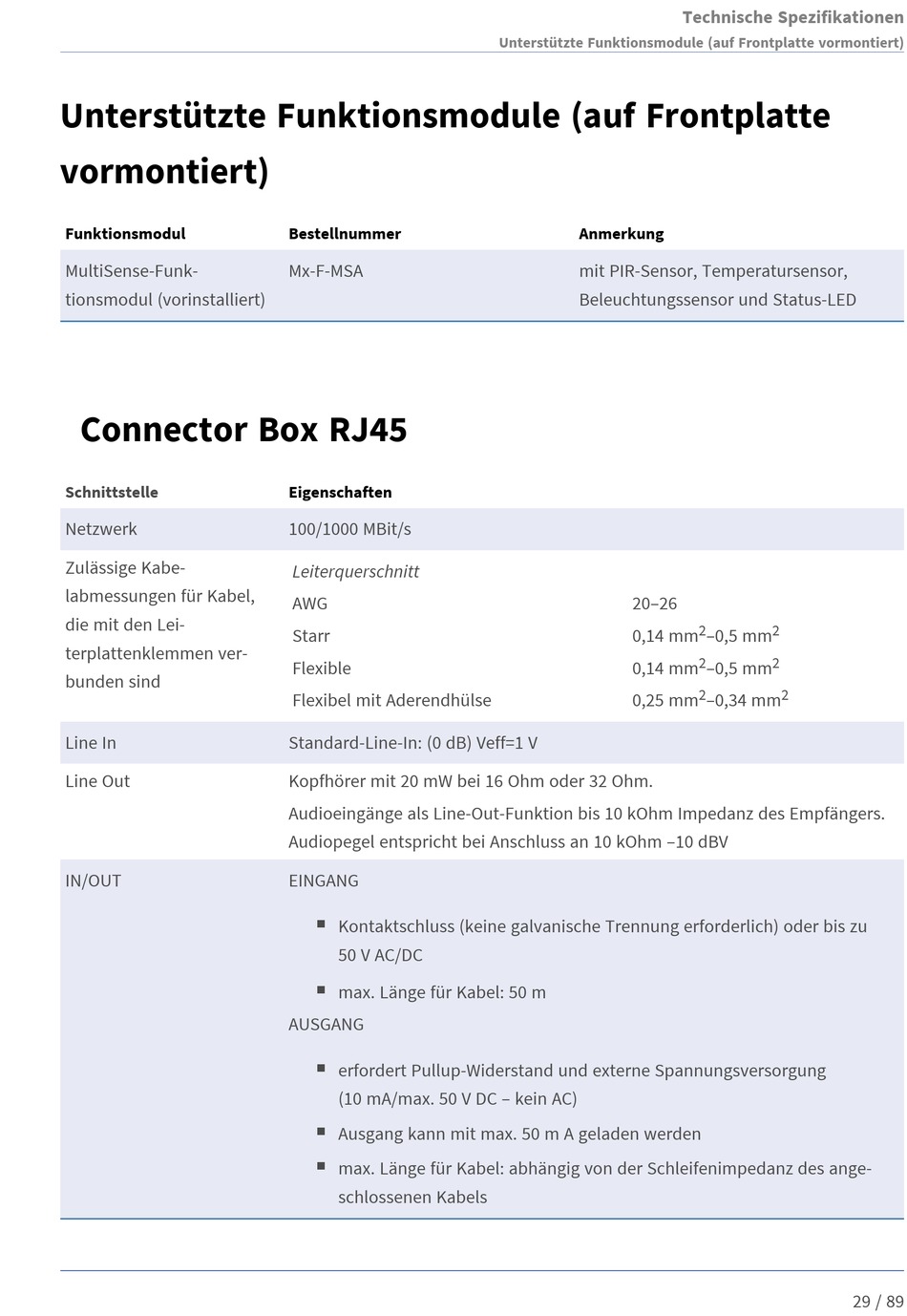

Unterstützte Funktionsmodule (auf Frontplatte
vormontiert)
Funktionsmodul
MultiSense-Funk-
tionsmodul (vorinstalliert)
Connector Box RJ45
Schnittstelle
Netzwerk
Zulässige Kabe-
labmessungen für Kabel,
die mit den Lei-
terplattenklemmen ver-
bunden sind
Line In
Line Out
IN/OUT
Bestellnummer
Mx-F-MSA
Eigenschaften
100/1000 MBit/s
Leiterquerschnitt
AWG
Starr
Flexible
Flexibel mit Aderendhülse
Standard-Line-In: (0 dB) Veff=1 V
Kopfhörer mit 20 mW bei 16 Ohm oder 32 Ohm.
Audioeingänge als Line-Out-Funktion bis 10 kOhm Impedanz des Empfängers.
Audiopegel entspricht bei Anschluss an 10 kOhm –10 dBV
EINGANG

n
Kontaktschluss (keine galvanische Trennung erforderlich) oder bis zu
50 V AC/DC

n
max. Länge für Kabel: 50 m
AUSGANG

erfordert Pullup-Widerstand und externe Spannungsversorgung
n
(10 mA/max. 50 V DC – kein AC)

n
Ausgang kann mit max. 50 m A geladen werden

n
max. Länge für Kabel: abhängig von der Schleifenimpedanz des ange-
schlossenen Kabels
Unterstützte Funktionsmodule (auf Frontplatte vormontiert)
Anmerkung
mit PIR-Sensor, Temperatursensor,
Beleuchtungssensor und Status-LED

20–26
0,14 mm
0,14 mm
0,25 mm
Technische Spezifikationen
2
2
–0,5 mm
2
2
–0,5 mm
2
2
–0,34 mm
29 / 89
