AXP-IOOH MUSCLE
AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+

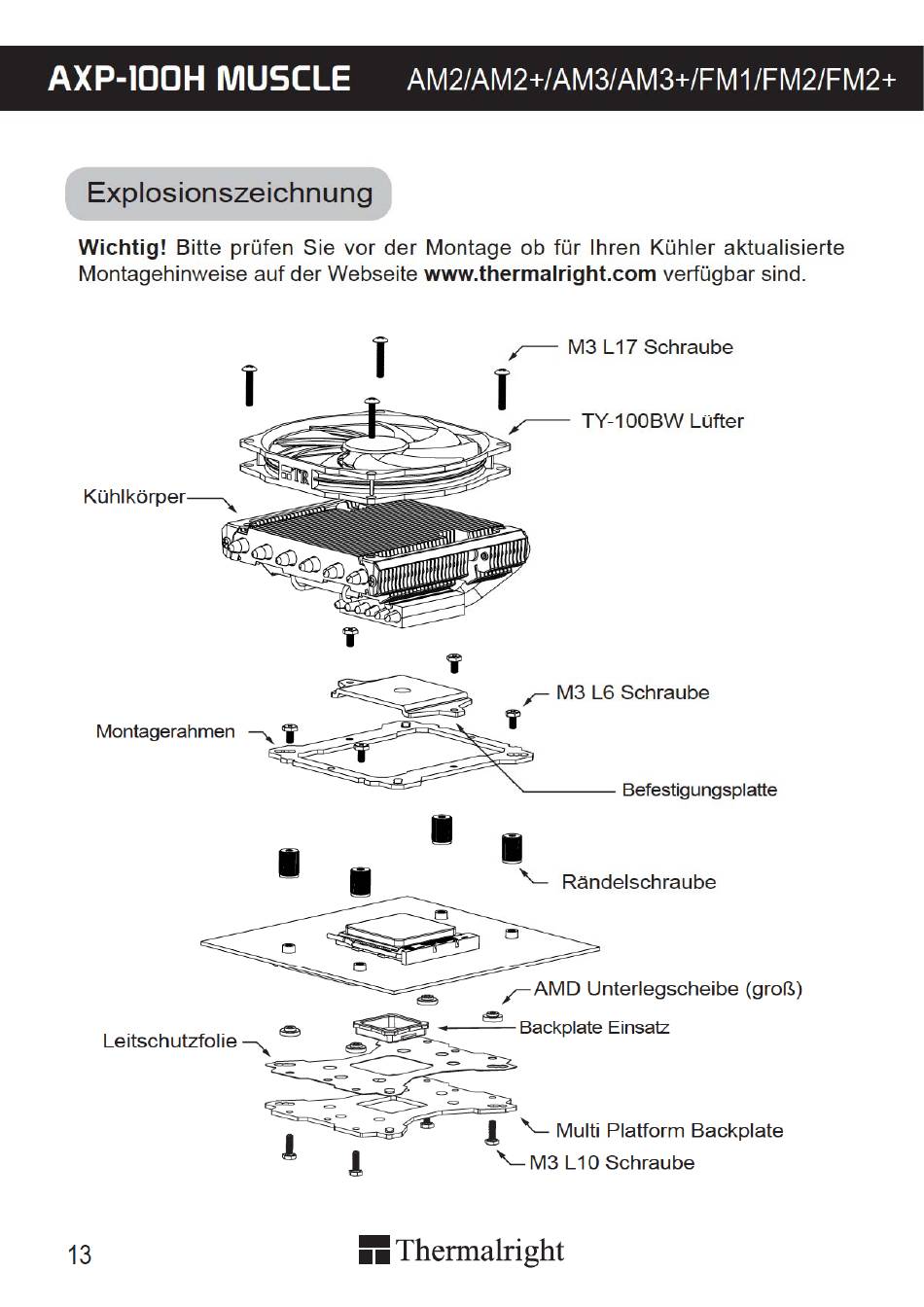

Explosionszeichnung
Wichtig! Bitte prüfen Sie vor der Montage 0b für Ihren Kühler aktualisierte
Montagehinweise auf der Webseite www.thermalright.com verfügbar Sind.
M3 L 17 Schraube
TY-IOOBW Lüfter
Kühlkörper—x
M3 L6 Schraube
Montagerahmen
Befestigungsplatte
u
X— Rändelschraube
AMD Unterlegscheibe (groß)
Backplate Einsatz
Leitschutzfolie
X—Multi Platform Backplate
X— M3 LIO Schraube
Thermalright
13
