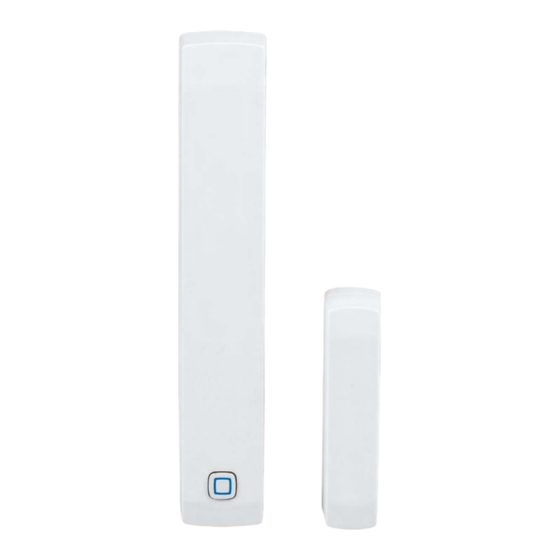

Fenster- und Türkontakt mit Magnet
Window / Door Contact with magnet
HmIP-SWDM-2
Installations- und
DE
Bedienungsanleitung
Installation and operating
EN
manual
Notice d'installation et
FR
d'emploi
Manual de instalación
ES
y uso
Istruzioni per l'installazione
IT
e l'uso
Installatie- en
NL
bedieningshandleiding
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HomeMatic IP HmIP-SWDM-2

Inhaltszusammenfassung für HomeMatic IP HmIP-SWDM-2

  • Seite 1 Fenster- und Türkontakt mit Magnet Window / Door Contact with magnet HmIP-SWDM-2 Installations- und Manual de instalación Bedienungsanleitung y uso Installation and operating Istruzioni per l‘installazione manual e l‘uso Notice d‘installation et Installatie- en d‘emploi bedieningshandleiding...

  • Seite 2: Inhaltsverzeichnis

    Installations- und Bedienungsanleitung Inhaltsverzeichnis Lieferumfang ....................3 Hinweise zur Anleitung ................3 Gefahrenhinweise ..................3 Funktion und Geräteübersicht ..............4 Allgemeine Systeminformationen .............5 Inbetriebnahme .....................5 Anlernen ....................... 5 6.1.1 Direktes Anlernen an ein Homematic IP Gerät ........ 5 6.1.2 Anlernen an den Access Point (alternativ) ........6 Montage ........................

  • Seite 3: Lieferumfang

    Lieferumfang Lieferumfang Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender Fenster- und Türkontakt zu wartenden Teile. Im Fehlerfall mit Magnet lassen Sie das Gerät von einer 1x Magnetkontakt und Distanzstück Fachkraft prüfen. 2x Doppelseitige Klebestreifen Betreiben Sie das Gerät nur in 2x Senkkopfschrauben 2,2 x 13 mm trockener sowie staubfreier Um- 2x Senkkopfschrauben 2,2 x 16 mm...

  • Seite 4: Funktion Und Geräteübersicht

    Funktion und Geräteübersicht 4 Funktion und Geräteübersicht: (A) Halterung Geräteübersicht (B) Elektronikeinheit Der Homematic IP Fenster- und Tür- (C) Systemtaste (Anlerntaste und LED) kontakt erkennt zuverlässig geöffnete (D) Magnetkontakt Fenster bzw. Türen über einen Mag- (E) Distanzstück (6 mm) für Magnet- netkontakt.

  • Seite 5: Allgemeine Systeminformationen

    Allgemeine Systeminformationen 5 Allgemeine 6.1.1 Direktes Anlernen an ein Homematic IP Gerät Systeminformationen Sie können Homematic IP Fens- Dieses Gerät ist Teil des Homematic IP ter- und Türkontakt mit Magnet an Smart-Home-Systems und kommuni- einen Homematic IP Heizkörper- ziert über das Homematic IP Funkpro- thermostat – basic tokoll.

  • Seite 6: Anlernen An Den Access Point (Alternativ)

    6.1.2 Anlernen an den Access Point (alternativ) Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Weite- re Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.
  • Seite 7 Zum Anlernen des Fenster- und Tür- • Warten Sie, bis der Anlernvorgang kontakts gehen Sie wie folgt vor: abgeschlossen ist. • Öffnen Sie die Homematic IP App • Zur Bestätigung eines erfolgrei- auf Ihrem Smartphone. chen Anlernvorgangs leuchtet die LED (C) grün. Das Gerät ist nun •...

  • Seite 8: Montage

    Inbetriebnahme Montage den. Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. 5 mm 5 mm 6.2.1 Auswahl eines geeigneten Montageortes • Wählen Sie das Fenster oder die Tür für die Montage des Fenster- und Türkontakts aus. Abbildung 6 •...
  • Seite 9 Inbetriebnahme Klebestreifenmontage Um den Fenster- und Türkontakt mit dem Klebestreifen zu montieren, ge- hen Sie wie folgt vor: • Bringen Sie den großen doppelsei- tigen Klebestreifen auf der Rück- seite der Halterung (A) an und drücken Sie das Gerät an die ge- wünschte Position am Fenster.
  • Seite 10 Inbetriebnahme Mietkaution führen. Setzen Sie den Magnetkontakt vor der Schraubmontage noch nicht zusammen. Um den Fenster- und Türkontakt mit- hilfe der Schrauben zu montieren, gehen Sie wie folgt vor: • Bohren Sie die Schraublöcher in Abbildung 10 der Halterung (A) mit einem geeig- •...

  • Seite 11: Batterien Wechseln

    Batterien wechseln Batterien wechseln durch. Danach erfolgt die Initialisie- rung. Den Abschluss bildet die Test- Wird eine leere Batterie in der App bzw. Anzeige: oranges und grünes Leuch- am Gerät angezeigt (s. „8.4 Fehlercodes ten. 13), tau- und Blinkfolgen“ auf Seite schen Sie die verbrauchten Batterien 8 Fehlerbehebung gegen zwei neue Batterien des Typs...

  • Seite 12: Duty Cycle

    Fehlerbehebung Duty Cycle Der Duty Cycle beschreibt eine ge- setzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz- Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem von uns genutzten Frequenz- bereich 868 MHz beträgt die maxi- male Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in...

  • Seite 13: Fehlercodes Und Blinkfolgen

    Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Funkübertragung/Sen- Warten Sie, bis die Über- Kurzes oranges Blinken deversuch/Datenüber- tragung beendet ist. tragung 1x langes grünes Leuch- Sie können mit der Bedie- Vorgang bestätigt nung fortfahren. Versuchen Sie es erneut Vorgang fehlgeschlagen (s.

  • Seite 14: Wiederherstellung Der Werkseinstellungen

    Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass Das Gerät führt einen Neustart durch. der Funkanlagentyp Homematic IP HmIP-SWDM-2 der Richtlinie 2014/53/ 10 Wartung und Reinigung EU entspricht. Der vollständige Text Das Gerät ist für Sie bis auf einen der EU-Konformitätserklärung ist unter...

  • Seite 15: Entsorgung

    Entsorgung 12 Entsorgung Konformitätshinweis Das CE-Zeichen ist ein Freiver- Entsorgungshinweis kehrszeichen, das sich ausschließ- Dieses Zeichen bedeutet, dass das lich an die Behörden wendet und Gerät und die Batterien bzw. Ak- keine Zusicherung von Eigen- kumulatoren nicht mit dem Haus- schaften beinhaltet.

  • Seite 16: Technische Daten

    Technische Daten 13 Technische Daten Geräte-Kurzbezeichnung: HmIP-SWDM-2 Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA Stromaufnahme: 35 mA max. Batterielebensdauer: 4 Jahre (typ.) Schutzart: IP20 Umgebungstemperatur: -10 bis +50 °C Abmessungen Elektronikeinheit (B x H x T): 102 x 18 x 25 mm...
  • Seite 87 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
