Beeper RECUL Montageanleitung Seite 5

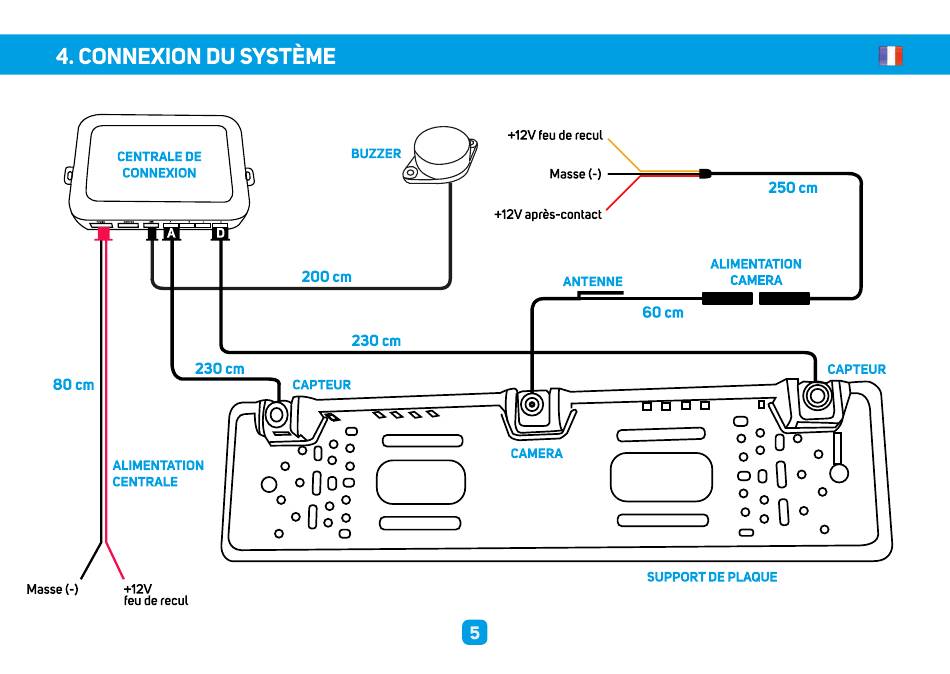

4. CONNEXION DU SYSTÉME
CENTRALE DE
CONNEXION
230
80 cm
ALIMENTATION
CENTRALE
Masse (-)
feu de recul
BUZZER
200 cm
230 cm
cm
CAPTEUR
00
0 0 000
+12V feu de recul
Masse (-)
+12V aprés-contact
ANTENNE
60 cm
CAMERA
SUPPORT
250 cm
ALIMENTATION
CAMERA
CAPTEUR
o
000
0000
O
O
DE PLAQUE
