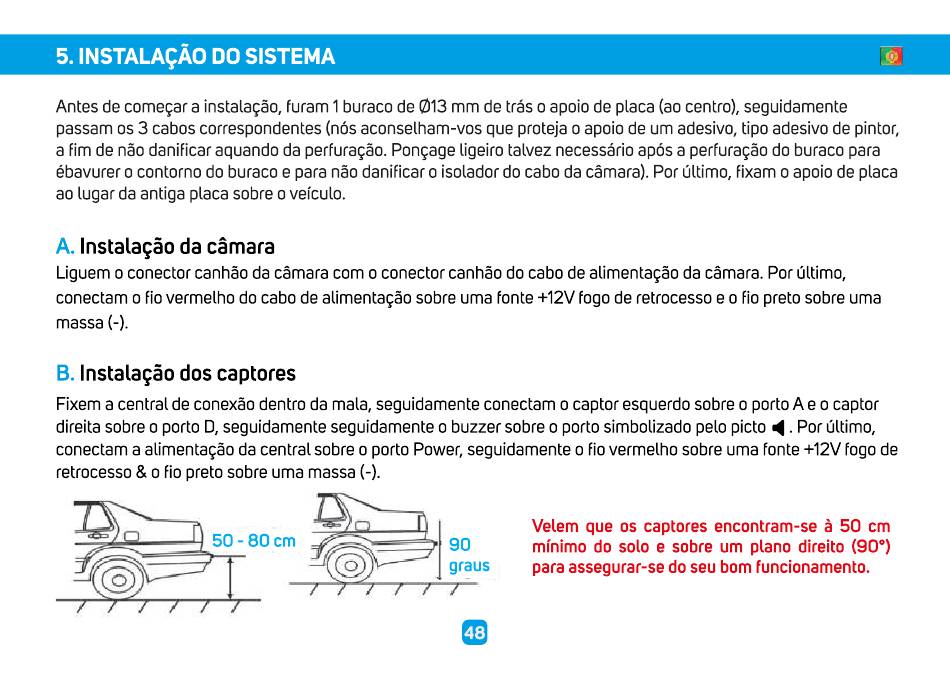

5.INSTALAGÄ O DOSISTEMA
Antes de comepr a instala#o, furam I buraco de 013 mm de trås o apoio de placa (aocentro), seguidamente
passamos 3 cabos correspondentes(nos aconselham-vos que proteja o apoiode um adesivo, tipo adesivo de pintor,
a fim de näo danificar aquando da perfuraqäo.Pongageligeiro talvez necessårioapås a perfuraqäodo buraco para
ébavurer o contorno do buraco e para näo danificar o isolador do cabo da cämara). Por Ultimo, fixam o apoio de placa
ao lugar da antiga placa sobre o veiculo.
Instalagäoda camara
Liguem o conector canhäo da cämara com o conector canhäo do cabo de alimentagäo da cämara. Por ültimo,
conectam o fio vermelho do cabo de alimentaqäo sobre uma fonte +12Vfogo de retrocessoe o fio preto sobre uma
massa
Instalagäo dos captores
B.
Fixem a central de conexäo dentro da mala, seguidamente conectam o captor esquerdo sobre o porto A e o captor
direita sobre o porto D, seguidamente seguidamente o buzzer sobre o porto simbolizado pelo picto
conectam a alimentagäo da central sobre o porto Power, seguidamenteo fio vermelho sobre uma fonte +12Vfogo de
retrocesso& o fio preto sobre uma massa(-).
50 - 80 cm
90
graus
Velem que os captores encontram-se
minimo do solo e sobre um plano direito (900)
para assegurar-se do seu bom funcionamento.
48
. Por ültimo,
å 50 cm
