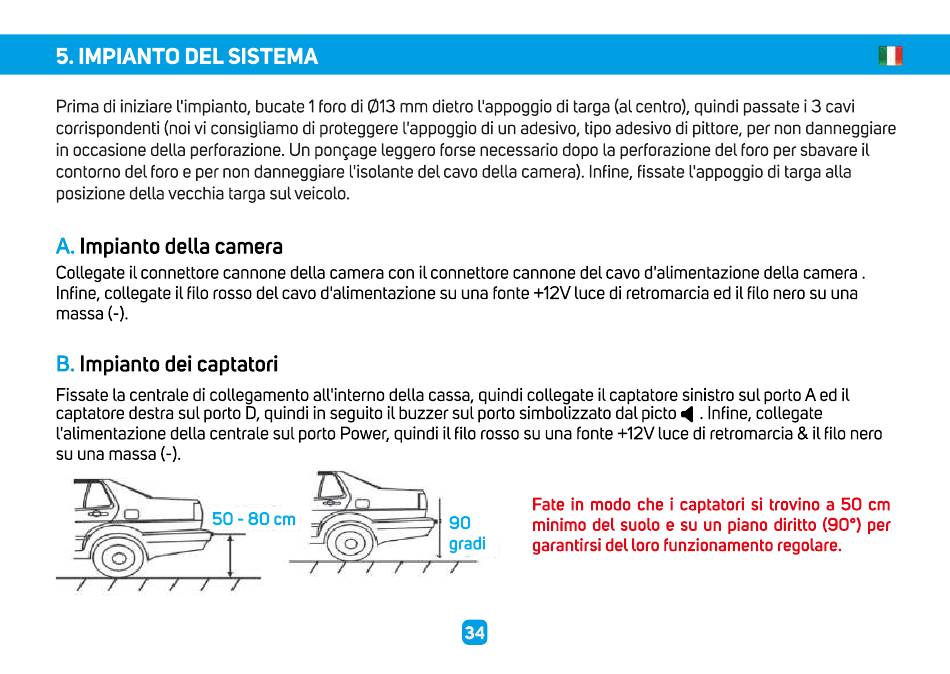

5. IMPIANTO DEL SISTEMA
Prima di iniziare I'impianto, bucate I foro di 013 mm dietro I'appoggiodi targa (al centro),quindi passate i 3 cavi
corrispondenti (noi vi consigliamo di proteggere l'appoggio di un adesivo, tipo adesivo di pittore, per non danneggiare
in occasione della perforazione. Un pongageleggero forse necessario dopo la perforazione del foro per sbavareil
contorno del foro e per non danneggiare I'isolante del cavo della camera).Infine, fissate I'appoggiodi targa alla
posizione della vecchia targa sul veicolo.
Impianto della camera
Collegate il connettore cannone della camera con il connettore cannone del cavo d'alimentazione della camera .
Infine, collegate il filo rosso del cavo d'alimentazione su una fonte +12V luce di retromarcia ed il filo nero su una
massa
Impianto dei captatori
B.
Fissate Ia centrale di collegamento all'interno della cassa, quindi collegate il captatore sinistro sul porto A ed il
captatore destra sul porto D, quindi in seguito il buzzer sul porto simbolizzato dal picto
l'alimentazione della centrale sul porto Power, quindi il filo rosso su una fonte +12V luce di retromarcia & il filo nero
su una massa (-).
50 - 80 cm
90
gradi
. Infine, collegate
Fate in modo che i captatori si trovino a 50 cm
minimo del suolo e su un piano diritto (900) per
garantirsi del Ioro funzionamento regolare.
