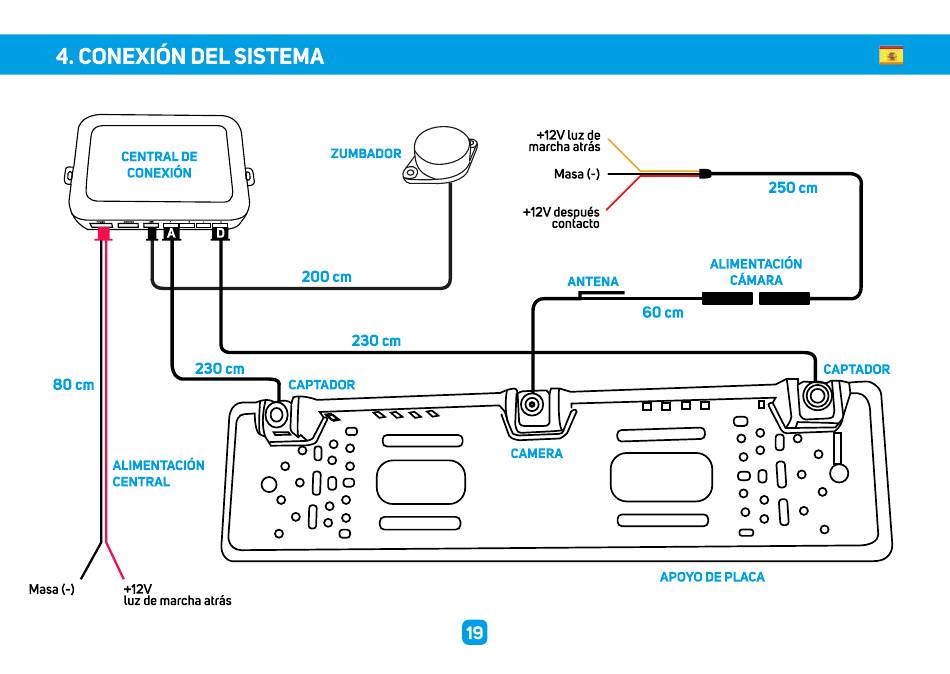

4. CONEXIÖN DEL SISTEMA
CENTRAL DE
CONEXIÖN
230
80 cm
ALIMENTACIÖN
CENTRAL
Masa (-)
luz de marcha atrås
ZUMBADOR
200 cm
230 cm
cm
CAPTADOR
00
0 0 000
+12V luz de
marcha atrås
Masa (-)
+12V después
contacto
ANTENA
60 cm
CAMERA
APOYO
250 cm
ALIMENTACIÖN
CÅMARA
CAPTADOR
o
000
0000
O
O
DE PLACA
