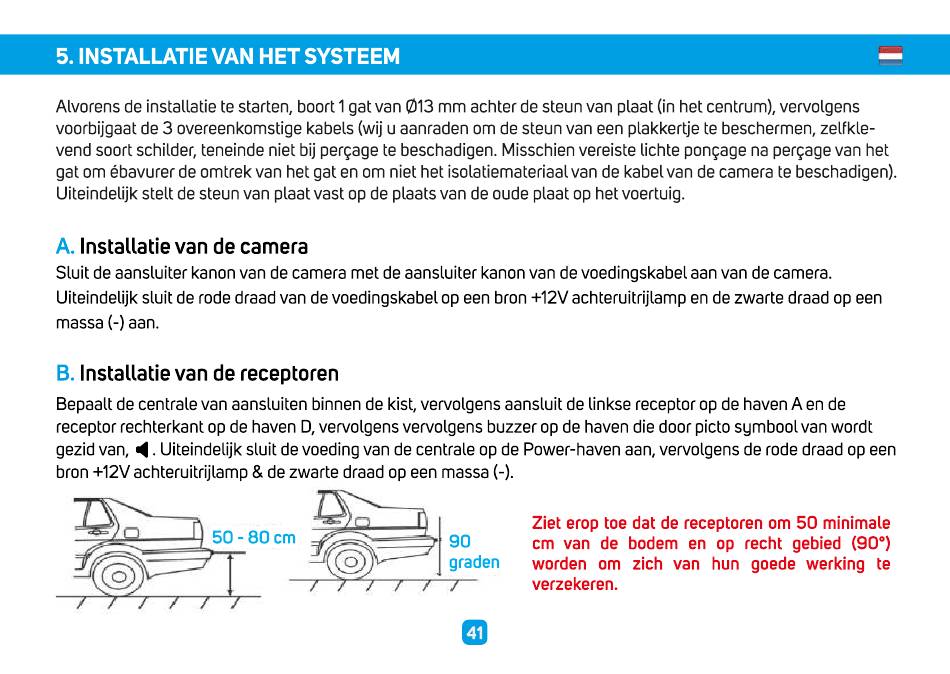

5. INSTALLATIE VAN
Alvorens de installatie te starten, boort I gat van 013 mm achter de steun van Plaat (in het centrum),vervolgens
voorbijgaat de 3 overeenkomstige kabels (Wij u aanraden om de steun van een plakkertje te beschermen, zelfkle-
vend soort schilder, teneinde niet bij perqagete beschadigen. Misschien vereiste lichte pongage na perqagevan het
gat om ébavurer de omtrek van het gat en om niet het isolatiemateriaal van de kabel van de camera te beschadigen).
Uiteindelijk stelt de steun van Plaat vast op de plaats van de oude Plaat op het voertuig.
Installatie van de camera
Sluit de aansluiter kanon van de camera met de aansluiter kanon van de voedingskabel aan van de camera.
Uiteindelijk sluit de rode draad van de voedingskabel op een bron +12V achteruitrijlamp en de zwarte draad op een
massa (-) aan.
B. Installatie van de receptoren
Bepaalt de centrale van aansluiten binnen de kist, vervolgens aansluit de linkse receptor op de haven A en de
receptor rechterkant op de haven D, vervolgens vervolgens buzzer op de haven die door picto sumbool van wordt
gezid van, . Uiteindelijk sluit de voeding van de centrale op de Power-haven aan, vervolgens de rode draad op een
bron +12V achteruitrijlamp & de zwarte draad op een massa (-).
50 - 80
HET SYSTEEM
cm
Ziet erop toe dat de receptoren om 50 minimale
90
cm van de bodem en op recht gebied (900)
graden
worden om zich van hun goede werking
verzekeren.
te
