24 ProBlue Fulfill integriertes Befüllsystem
Anschließen an Klebstoffvorratsbehälter für Einzelzuführung
1
7
6

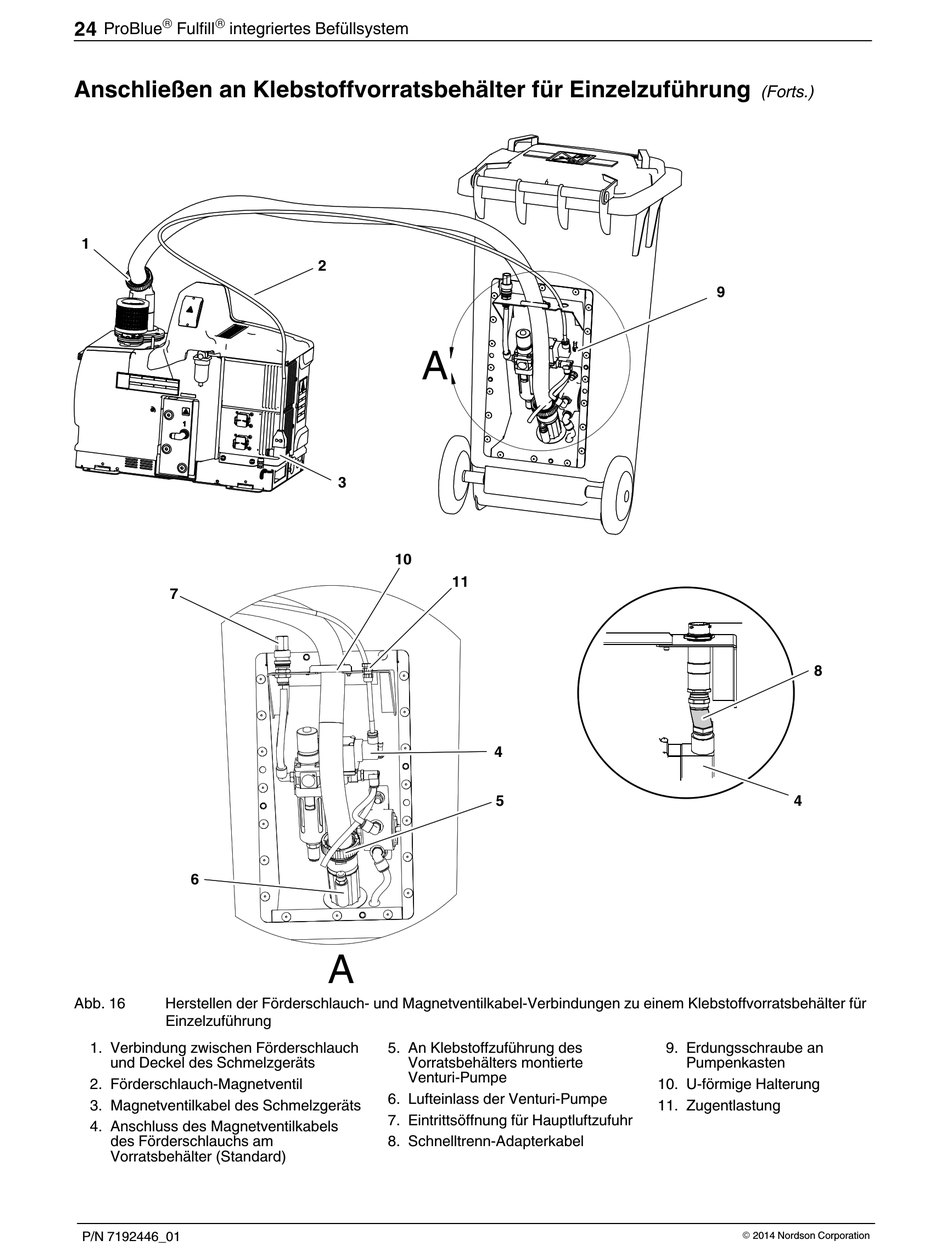

Abb. 16 Herstellen der Förderschlauch- und Magnetventilkabel-Verbindungen zu einem Klebstoffvorratsbehälter für
Einzelzuführung
1. Verbindung zwischen Förderschlauch
und Deckel des Schmelzgeräts
2. Förderschlauch-Magnetventil
3. Magnetventilkabel des Schmelzgeräts
4. Anschluss des Magnetventilkabels
des Förderschlauchs am
Vorratsbehälter (Standard)
P/N 7192446_01
2
A
3
10
11
4
5
A
5. An Klebstoffzuführung des
Vorratsbehälters montierte
Venturi-Pumpe
6. Lufteinlass der Venturi-Pumpe
7. Eintrittsöffnung für Hauptluftzufuhr
8. Schnelltrenn-Adapterkabel
(Forts.)
9
8
4
9. Erdungsschraube an
Pumpenkasten
10. U-förmige Halterung
11. Zugentlastung
