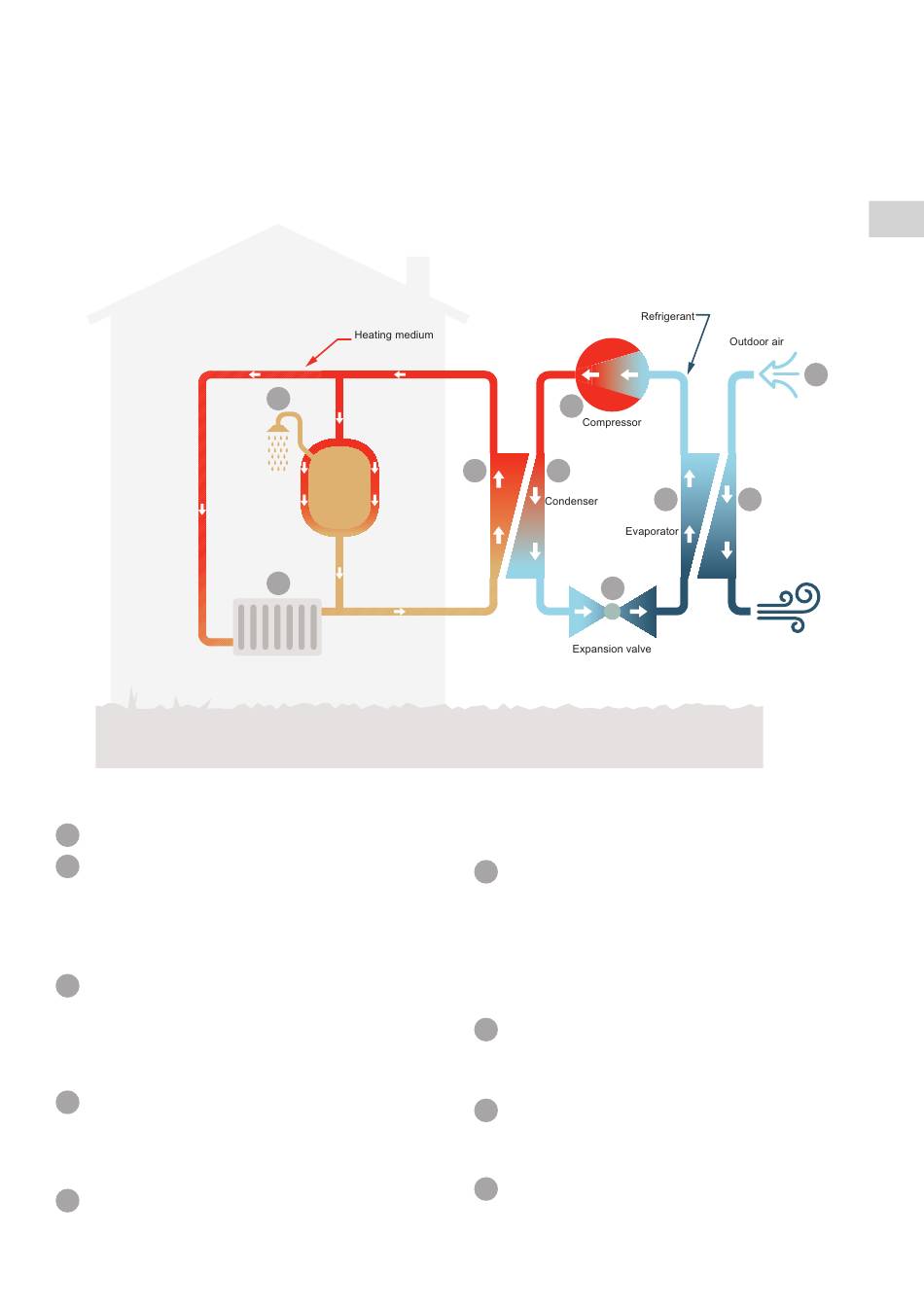

2 - Anlagenfunktion
Eine Luft-/Wasserwärmepumpe nutzt die Außenluft, um Wohnraum zu beheizen. Die Umwandlung der in der Außenluft
enthaltenen Energie in Heizenergie findet in drei unterschiedlichen Kreisen statt.
Die in der Außenluft (1) enthaltene kostenlose Wärmeenergie wird zur Wärmepumpe übertragen. Im Kältemittelkreis
(2) hebt die Wärmepumpe die auf einem niedrigen Temperaturniveau befindliche Wärmeenergie auf ein höheres
Temperaturniveau. Im Heizkreis (3) wird die Wärme im gesamten Gebäude verteilt.
Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen.
Außenluft
A
Die Außenluft wird von der Wärmepumpe angesaugt.
B
Der Ventilator leitet anschließend Luft zum Verdampfer
der Wärmepumpe. Hier gibt die Luft Wärmeenergie an
das Kältemittel ab, wobei die Lufttemperatur sinkt.
Danach wird die kalte Luft aus der Wärmepumpe
geblasen.
Kältemittelkreis
C
In einem geschlossenen System in der Wärmepumpe
zirkuliert ein Gas, ein Kältemittel, das ebenfalls durch
den Verdampfer strömt. Das Kältemittel besitzt einen
sehr niedrigen Siedepunkt. Im Verdampfer nimmt das
Kältemittel Wärmeenergie von der Außenluft auf und
beginnt zu sieden.
D
Das beim Sieden entstehende Gas wird in einen
elektrisch angetriebenen Verdichter geführt und dort
verdichtet. Bei der Gasverdichtung steigt der Druck
an. Auch die Temperatur des Kältemittels steigt von
ca. 0°C auf ca. 80 °C erheblich an.
E
Vom Verdichter wird das heiße und gasförmige
Kältemittel in den Kondensator der Wärmepumpe
gepresst.
I
3
H
80 ºC
D
55 ºC
2
G
E
F
45 ºC
Das Gas gibt dort Wärmeenergie an das Innenmodul
ab, kühlt sich ab und kondensiert erneut zu Flüssigkeit.
F
Da weiterhin ein hoher Druck vorliegt, muss das
Kältemittel durch ein Expansionsventil strömen. Hier
wird der Druck gesenkt und das Kältemittel nimmt
wieder seine ursprüngliche Temperatur an. Das
Kältemittel hat nun einen Zyklus durchlaufen. Es wird
erneut in den Verdampfer geleitet und der Prozess
wiederholt sich.
Heizkreis
G
Die vom Kältemittel im Kondensator abgegebene
Wärmeenergie wird vom Wasser (Heizungsmedium)
des Innenmoduls aufgenommen, das sich dabei auf
ca. 55°C erwärmt (Vorlauftemperatur).
H
Das Heizungsmedium zirkuliert in einem geschlossenen
System und transportiert die Wärmeenergie des
erwärmten Wassers zu den Heizkörpern bzw. zur
Fußbodenheizung.
I
D e r i n t e g r i e r t e R o h r w ä r m e t a u s c h e r d e r
Inneneinheit befindet sich im Heizkesselteil. Das im
Rohrwärmetauscher befindliche Wasser erhitzt das
umgebende Brauchwasser
5
5 ºC
A
6 ºC
1
C
B
1 ºC
0 ºC
DE
