Installations- und Gebrauchsanweisung

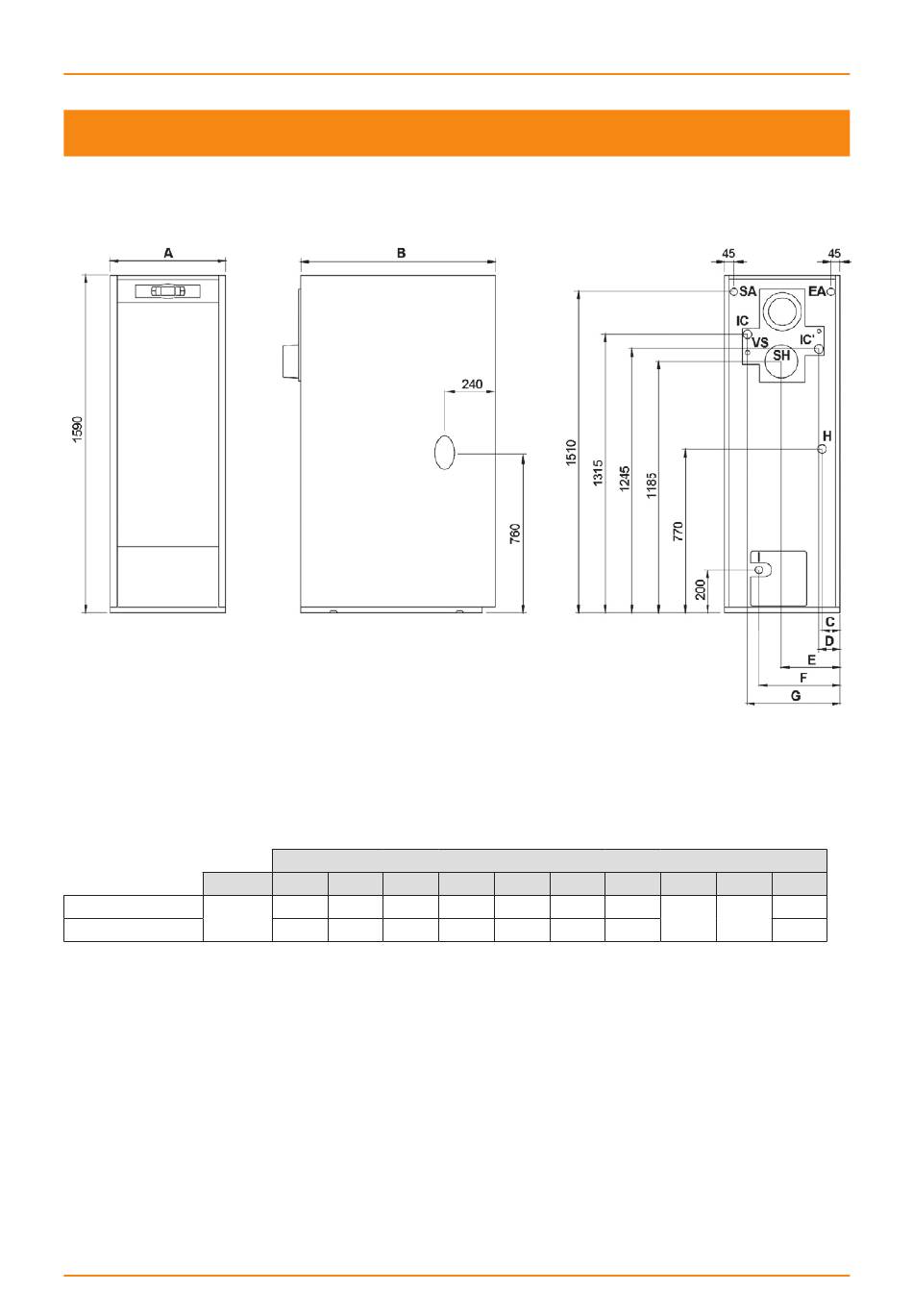

28. Zeichnung und Maße
IC: Heizungsvorlauf
H: Heizungsrücklauf
SA: Warmwasserauslass
EA: Kaltwassereinlass
IC/RC
PLT AC 18 Compact
1" H
PLT AC 25 Compact
60
PLT-AC 18 / 25 Compact
IC': optionaler Heizungsvorlauf
SH: Rauchrohrstutzen
I:
Entleerung
VS: Heizungsvorlauf Anschluss ½"
A
B
C
545
920
85
100
670
1020
95
100
Pelletkessel PLT-AC Compact
Höhen (mm)
D
E
F
G
270
350
445
335
460
570
H
I
SH
Ø 100
770
200
Ø 100
