Installations- und Gebrauchsanweisung
29.3

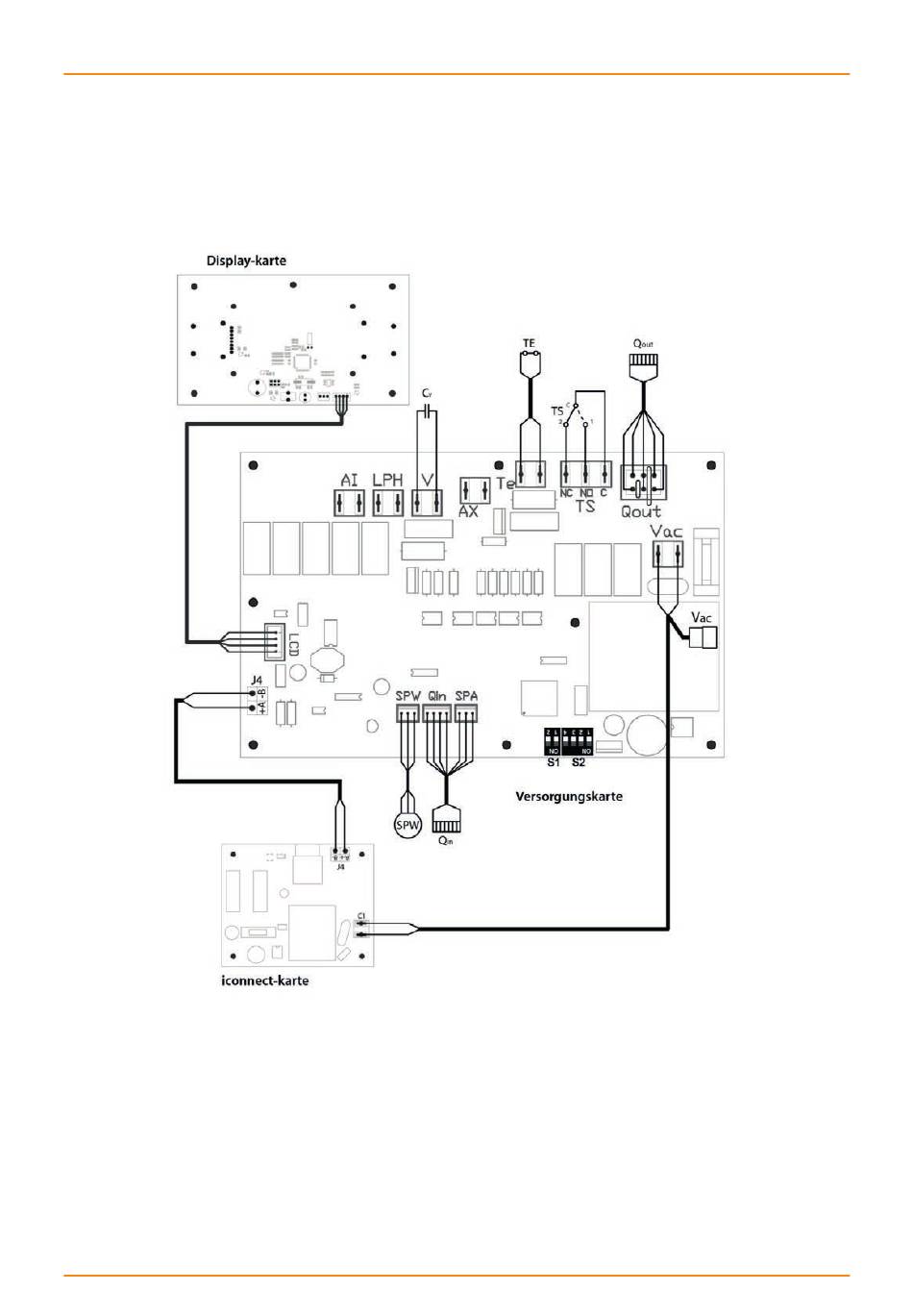

Elektroschaltbild

TS: Sicherheitsthermostat
TE: Pellet-Sicherheitsthermostat
Cv: Kondensator des Ventilators
SPW: Wasserdruckfühler
SPA: Luftdruckfühler
Vac: Verbindung PLT-Connect-Karte
64
Pelletkessel PLT-AC Compact
Qout: Ausgangsstecker Brenner
Qin: Eingangsstecker Brenner
LCD: Verbindungsstecker mit dem Display
J4: Verbindungsstecker
C1: Verbindungsstecker PLT-Connect-karte
S1, S2: Wahlschalter Kesselmodell
