Installations- und Gebrauchsanweisung
I

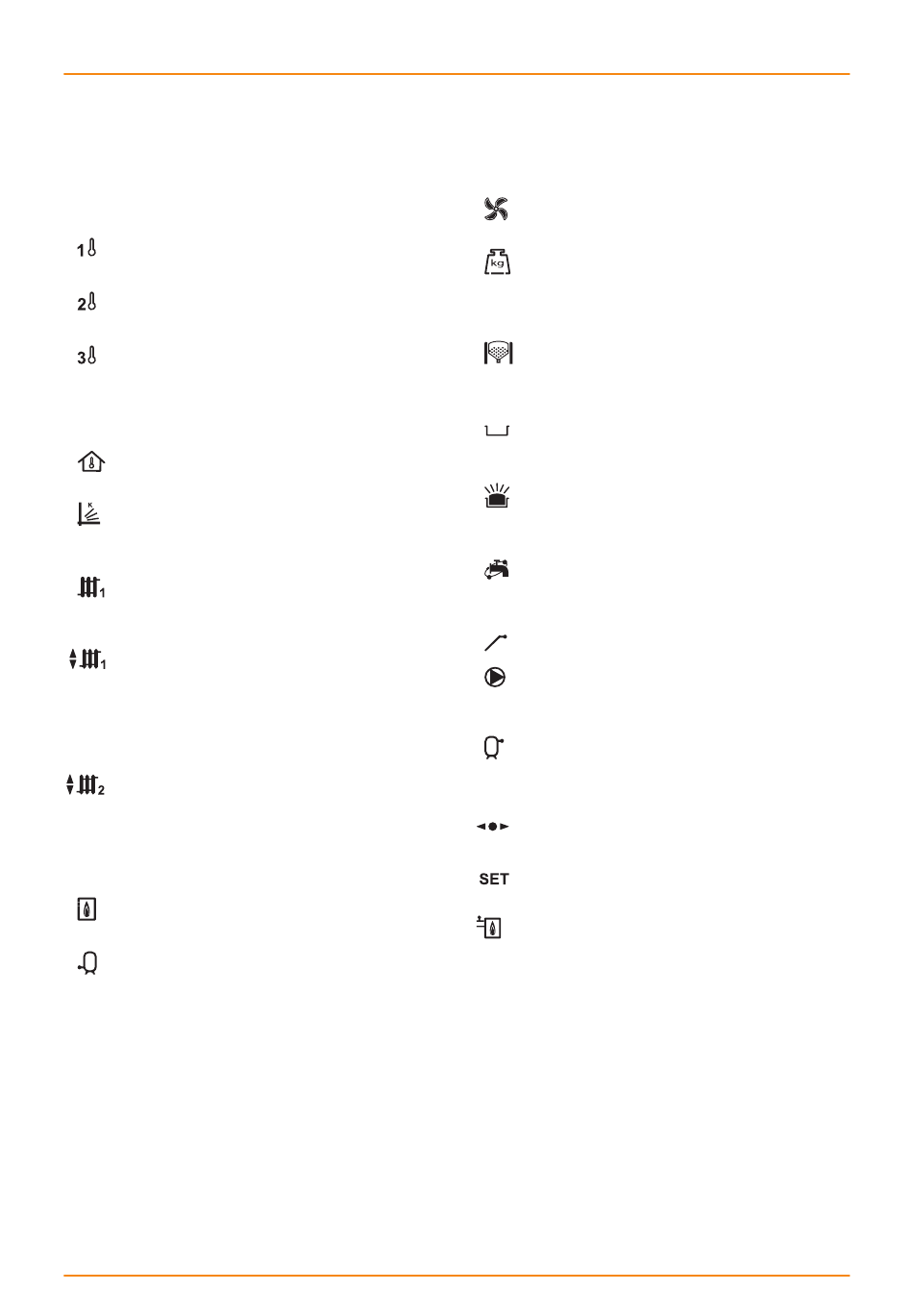

Symbole für die Heizkreise:
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit Heizkreis 1.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit Heizkreis 2.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit Heizkreis 3.
J
Symbole für die Betriebsweisen:
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit der Innentemperatur der Wohnung.
Anzeige eines betriebsbezogenen Wertes oder Para-
meters in Abhängigkeit von den äußeren Witterungs-
bedingungen oder K-Kurven.
Anzeige des Bedarfs des direkten Kreislaufs Nr. 1 oder
bei Anzeige eines Wertes oder Parameters zu diesem
Kreis.
Anzeige des Bedarfs des gemischten Kreislaufs Nr. 1
oder bei Anzeige eines Wertes oder Parameters zu
diesem Kreis. Die Pfeile zeigen den Weg des aktivier-
ten Mischventils an. Der obere Pfeil zeigt an, dass das
Ventil geöffnet und der untere Pfeil, dass es geschlos-
sen wird.
Anzeige des Bedarfs des gemischten Kreislaufs Nr. 2
oder bei Anzeige eines Wertes oder Parameters zu
diesem Kreis. Die Pfeile zeigen den Weg des aktivier-
ten Mischventils an. Der obere Pfeil zeigt an, dass das
Ventil geöffnet und der untere Pfeil, dass es geschlos-
sen wird.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit dem Kessel bzw. Brenner.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit der Temperatur oder dem Betrieb des
Trinkwasserspeichers.
18
Pelletkessel PLT-AC Compact
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit dem Betrieb des Saugzugventilators.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit dem Wiegen des Brennstoffs, der Ei-
chung der Zuführung, dem Pelletverbrauch des Kes-
sels u. a.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit dem Saugsystem. Wenn das Saugsys-
tem aktiviert ist, blinkt das Symbol.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit dem Aschestand (manueller Aschebe-
hälter und Komfort Ascheaustragung).
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit dem Überlaufen der Asche im Auffang-
behälter.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit der Warmwasserzirkulation. Wenn die
Zirkulationspumpe aktiviert ist, blinkt das Symbol.
Anzeige der Aktivierung der Pelletzuführung.
Anzeige der Pufferladepumpe oder bei Anzeige eines
mit diesem zusammenhängenden Wertes oder Para-
meters.
Anzeige eines Wertes bzw. Parameters im Zusam-
menhang mit der Temperatur oder dem Betrieb des
Pufferspeichers.
Anzeige, dass man sich gerade in einem der Menüs
der elektronischen Steuerung befindet.
Anzeige, dass der auf dem Zahlendisplay angezeigte
Parameter verstellbar ist.
Anzeige des Kaminfegermodus (vgl. 27. Abgasmes-
sung).
