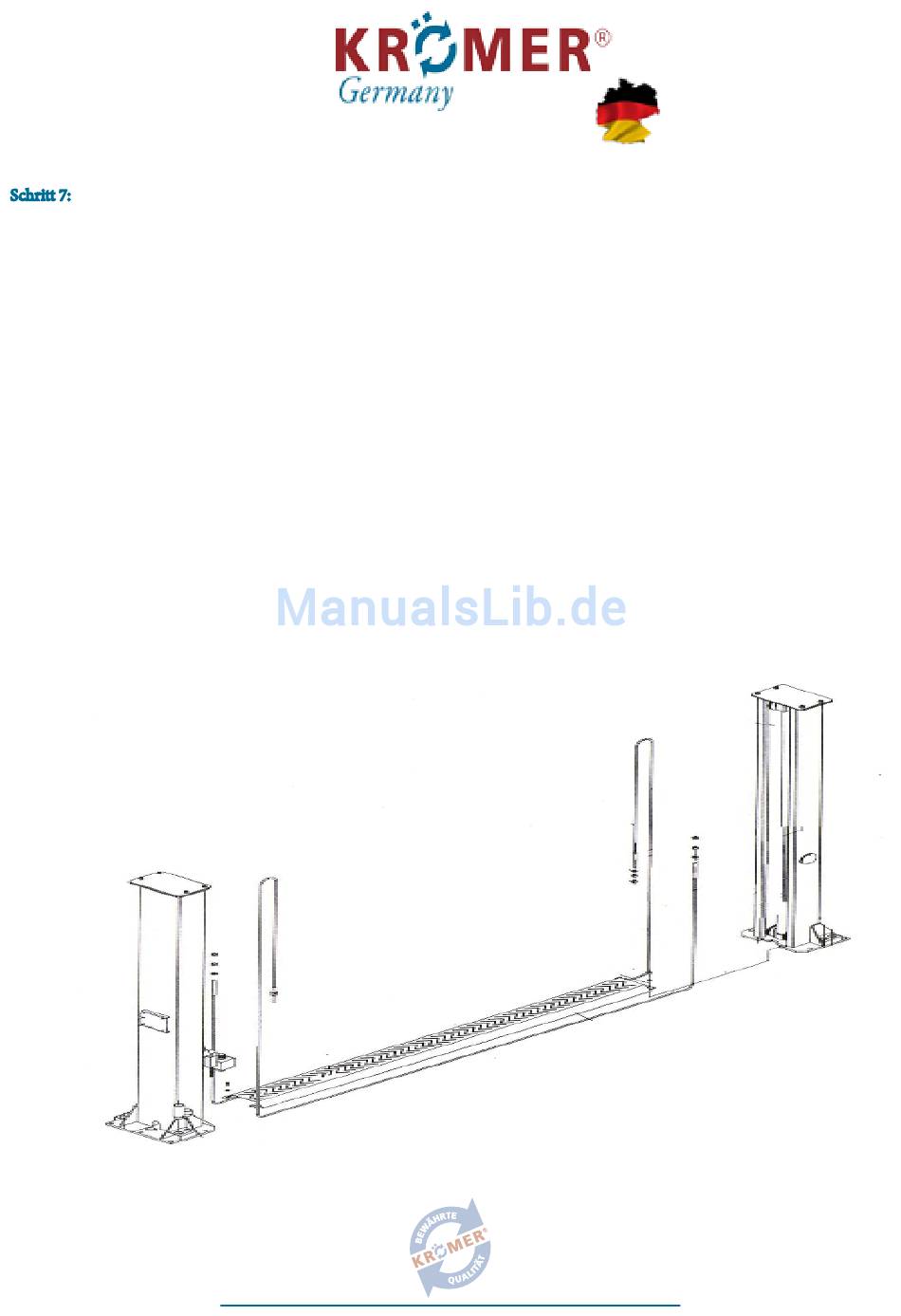

Verbinden Sie nach dem Einbau der Sicherheitsras-
ten die Schlitten mit dem Stahlseil.
- Richten Sie die Schlitten auf beiden Seiten ca. 800 mm über
dem Boden aus (Bild 30).
- Versichern Sie sich, dass die Sicherheitsrasten an beiden Säu-
len eingerastet sind, bevor Sie versuchen, die Seile anzuschlie-
ßen.
- Die Schlitten müssen auf gleicher Höhe vom Boden entfernt
sein bevor Sie fortfahren.
- Befestigen Sie die Rollen an beiden Säulen (Bild 32)
Bild 31
27
©Krömer-Hebebühne 2015
- Ziehen Sie die Stahlseile über die Rolle (Bilder 33-34)
- Befestigen Sie die Stahlseile an die vorgesehenen Stellen (Bild
35)
- Die Stahlseile sind auf beiden Seiten „straff " einzustellen.
Dabei ist zu beachten, dass beim Anheben das Geräusch der
Sicherheitsriegel rechts und links gleichmäßig zu hören ist
(Bild 36).
- Die Seile sind zu sichern (kontern) und einzuölen (Bild 37).
