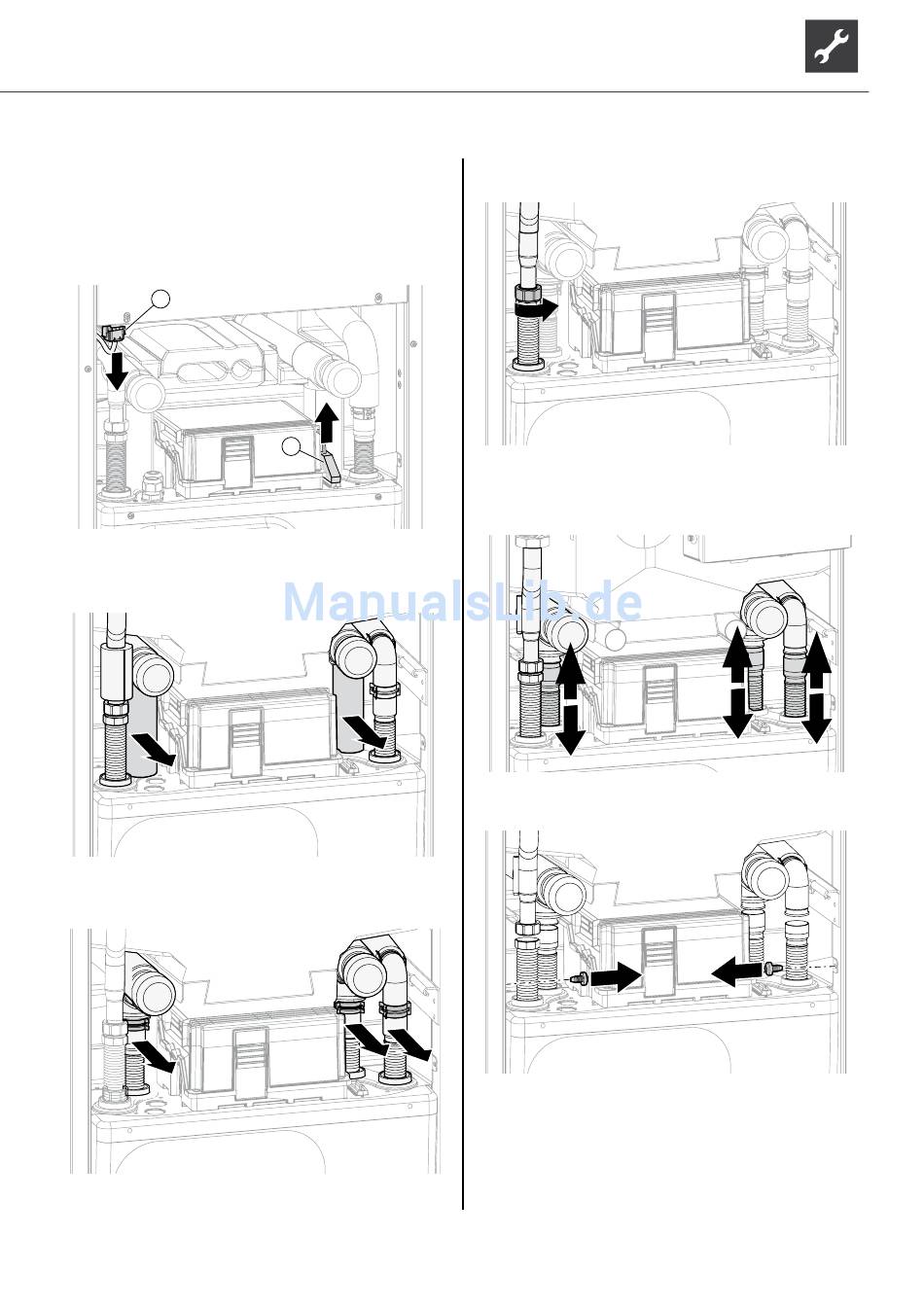

6.
Elektrische Anschlüsse trennen:
– 2 weiße Stecker (1) unten am elektrischen
Schaltkasten abziehen. Dazu die Rastnasen
durch Druck auf die Steckerseiten lösen.
– Schwarzen Rechteckstecker (2) oben auf der
Modulbox herausziehen.
1
7.
Isolierungen an den Hydraulikverbindungen ab-
nehmen.
8.
3 Klammern an den Hydraulikverbindungen ent-
fernen.
Technische Änderungen vorbehalten | 83057200cDE – Originalbetriebsanleitung | ait-deutschland GmbH
2
Heizungsvorlauf mit Schraubenschlüssel SW 37
auseinander schrauben.
9.
Hydraulikverbindungen trennen, dazu die Rohre
so weit wie nötig auseinander drücken.
10. 2 seitliche Halteschrauben entfernen.
