Fronius CrashBox mag. CMT PAP FL Montageanleitung Seite 5

CrashBox magnetic am Roboter aufbauen
Sicherheit
CrashBox magne-
tic am Roboter
aufbauen
1
3
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Per-
sonen- und Sachschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von geschultem Fachpersonal durchgeführt werden! Beachten Sie die
Sicherheitsvorschriften in der Bedienungsanleitung der Stromquelle.

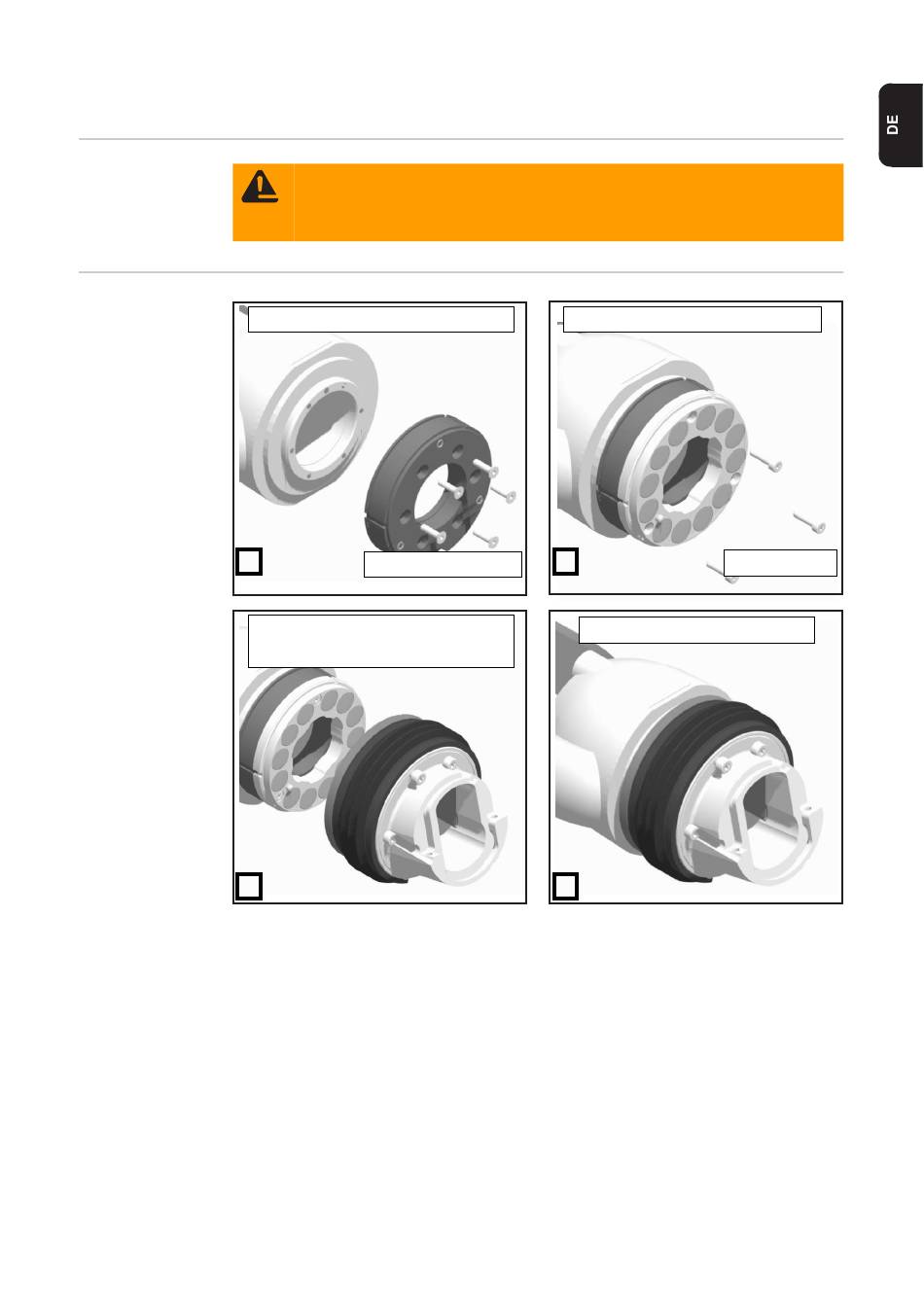

Roboterflansch mit beiliegenden Schrauben befestigen
Drehmoment: Tabelle Seite 2
CMT Aufnahme aufstecken (auf die richtige
Verdrehung und 3 Nuten beim Faltenbalg und dem
Flansch achten!)
Magnetplatte mit 3x M4x16 Schrauben befestigen
2
Verriegelungsring einrasten und verschließen
4
Drehmoment: 4 Nm
3
