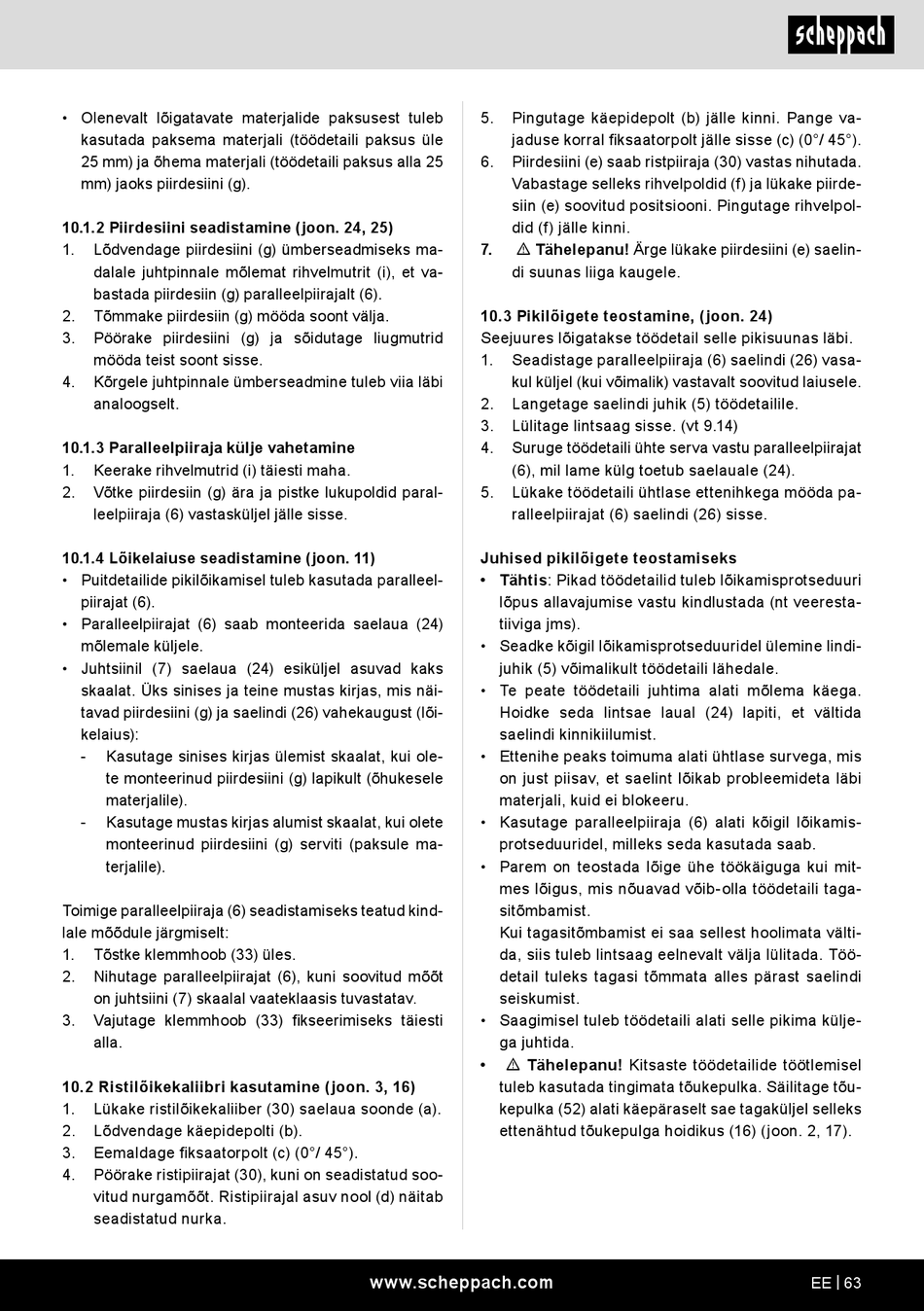

• Olenevalt lõigatavate materjalide paksusest tuleb
kasutada paksema materjali (töödetaili paksus üle
25 mm) ja õhema materjali (töödetaili paksus alla 25
mm) jaoks piirdesiini (g).
10.1.2 Piirdesiini seadistamine (joon. 24, 25)
1. Lõdvendage piirdesiini (g) ümberseadmiseks ma-
dalale juhtpinnale mõlemat rihvelmutrit (i), et va-
bastada piirdesiin (g) paralleelpiirajalt (6).
2. Tõmmake piirdesiin (g) mööda soont välja.
3. Pöörake piirdesiini (g) ja sõidutage liugmutrid
mööda teist soont sisse.
4. Kõrgele juhtpinnale ümberseadmine tuleb viia läbi
analoogselt.
10.1.3 Paralleelpiiraja külje vahetamine
1. Keerake rihvelmutrid (i) täiesti maha.
2. Võtke piirdesiin (g) ära ja pistke lukupoldid paral-
leelpiiraja (6) vastasküljel jälle sisse.
10.1.4 Lõikelaiuse seadistamine (joon. 11)
• Puitdetailide pikilõikamisel tuleb kasutada paralleel-
piirajat (6).
• Paralleelpiirajat (6) saab monteerida saelaua (24)
mõlemale küljele.
• Juhtsiinil (7) saelaua (24) esiküljel asuvad kaks
skaalat. Üks sinises ja teine mustas kirjas, mis näi-
tavad piirdesiini (g) ja saelindi (26) vahekaugust (lõi-
kelaius):
- Kasutage sinises kirjas ülemist skaalat, kui ole-
te monteerinud piirdesiini (g) lapikult (õhukesele
materjalile).
- Kasutage mustas kirjas alumist skaalat, kui olete
monteerinud piirdesiini (g) serviti (paksule ma-
terjalile).
Toimige paralleelpiiraja (6) seadistamiseks teatud kind-
lale mõõdule järgmiselt:
1. Tõstke klemmhoob (33) üles.
2. Nihutage paralleelpiirajat (6), kuni soovitud mõõt
on juhtsiini (7) skaalal vaateklaasis tuvastatav.
3. Vajutage klemmhoob (33) fikseerimiseks täiesti
alla.
10.2 Ristilõikekaliibri kasutamine (joon. 3, 16)
1. Lükake ristilõikekaliiber (30) saelaua soonde (a).
2. Lõdvendage käepidepolti (b).
3. Eemaldage fiksaatorpolt (c) (0°/ 45°).
4. Pöörake ristipiirajat (30), kuni on seadistatud soo-
vitud nurgamõõt. Ristipiirajal asuv nool (d) näitab
seadistatud nurka.
5. Pingutage käepidepolt (b) jälle kinni. Pange va-
jaduse korral fiksaatorpolt jälle sisse (c) (0°/ 45°).
6. Piirdesiini (e) saab ristpiiraja (30) vastas nihutada.
Vabastage selleks rihvelpoldid (f) ja lükake piirde-
siin (e) soovitud positsiooni. Pingutage rihvelpol-
did (f) jälle kinni.
7. m Tähelepanu! Ärge lükake piirdesiini (e) saelin-
di suunas liiga kaugele.
10.3 Pikilõigete teostamine, (joon. 24)
Seejuures lõigatakse töödetail selle pikisuunas läbi.
1. Seadistage paralleelpiiraja (6) saelindi (26) vasa-
kul küljel (kui võimalik) vastavalt soovitud laiusele.
2. Langetage saelindi juhik (5) töödetailile.
3. Lülitage lintsaag sisse. (vt 9.14)
4. Suruge töödetaili ühte serva vastu paralleelpiirajat
(6), mil lame külg toetub saelauale (24).
5. Lükake töödetaili ühtlase ettenihkega mööda pa-
ralleelpiirajat (6) saelindi (26) sisse.
Juhised pikilõigete teostamiseks
• Tähtis: Pikad töödetailid tuleb lõikamisprotseduuri
lõpus allavajumise vastu kindlustada (nt veeresta-
tiiviga jms).
• Seadke kõigil lõikamisprotseduuridel ülemine lindi-
juhik (5) võimalikult töödetaili lähedale.
• Te peate töödetaili juhtima alati mõlema käega.
Hoidke seda lintsae laual (24) lapiti, et vältida
saelindi kinnikiilumist.
• Ettenihe peaks toimuma alati ühtlase survega, mis
on just piisav, et saelint lõikab probleemideta läbi
materjali, kuid ei blokeeru.
• Kasutage paralleelpiiraja (6) alati kõigil lõikamis-
protseduuridel, milleks seda kasutada saab.
• Parem on teostada lõige ühe töökäiguga kui mit-
mes lõigus, mis nõuavad võib-olla töödetaili taga-
sitõmbamist.
Kui tagasitõmbamist ei saa sellest hoolimata välti-
da, siis tuleb lintsaag eelnevalt välja lülitada. Töö-
detail tuleks tagasi tõmmata alles pärast saelindi
seiskumist.
• Saagimisel tuleb töödetaili alati selle pikima külje-
ga juhtida.
• m Tähelepanu! Kitsaste töödetailide töötlemisel
tuleb kasutada tingimata tõukepulka. Säilitage tõu-
kepulka (52) alati käepäraselt sae tagaküljel selleks
ettenähtud tõukepulga hoidikus (16) (joon. 2, 17).
