Analoge Eingänge
Temperaturmessung

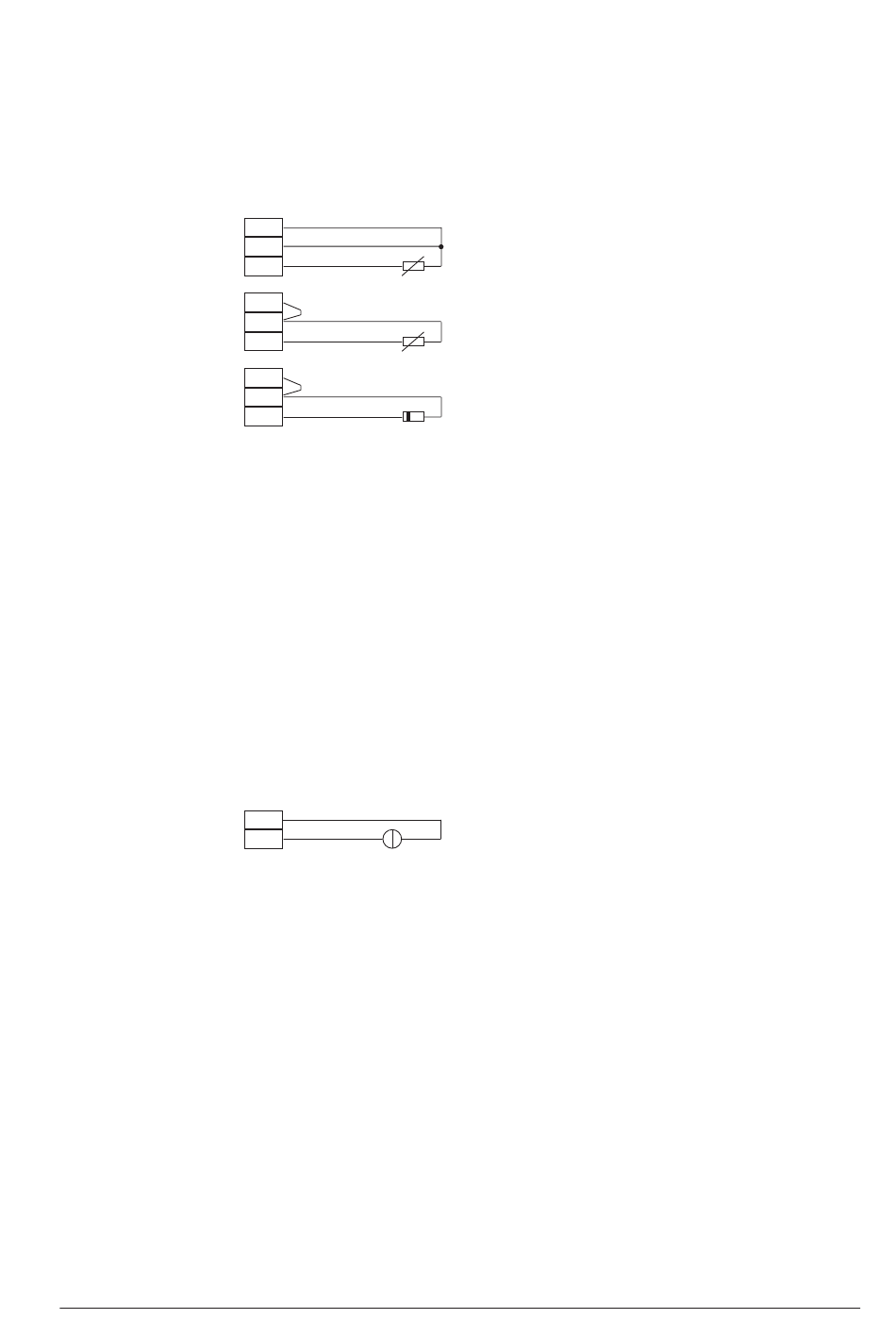

An den Klemmen 8...10 des Prodata können
Temperatursensoren des Typs PT100...PT1000 so-
wie KTY83-110 und KTY83-120 angeschlosen wer-
den. Bei 3-Draht-Anschluß wird der Leitungswider-
stand kompensiert.
3 - L e i t e r a n s c h l u ß
PT100
2 - L e i t e r a n s c h l u ß
PT100. Klemme 8
und 9 gebrückt.
2 - L e i t e r a n s c h l u ß
KTY83-110. Klemme
8 und 9 gebrückt.
Beim Anschluß des Halbleiter-Temperatursensors
KTY83-110 / -120 ist zu beachten, daß der negative
Anschluß (gekennzeichnet durch einen schwarzen
Ring) an Klemme 10 angeschlossen wird.
Prozesssignal 0...20mA
An den Klemmen 6 und 7 des Prodata steht ein Ein-
gang zur Messung eines Prozesssignals im Be-
reich von -20mA...0...+20mA zur Verfügung. Der
Eingang ist potentialfrei und bis zu einer Spannung
von 32V isoliert gegen Erde, die Bürde beträgt 10
Ohm. Klemme 7 ist der positive Anschluss.
8
9
10
8
9
10
8
9
k
10
-20...0...+20mA
6
7
+
-
a
