RS232
Die erzielbare Entfernung zwischen zwei RS232-
Geräten ist vom verwendeten Kabel und der Baud-
rate abhängig. Als Richtmaß sollte bei einer Über-
tragungsrate von 9600 Baud eine Distanz von 15 bis
30 Metern nicht überschritten werden. Die zulässige
ohmsche Last muß größer als 3KOhm sein, die
durch die Übertragungsleitung verursachte kapaziti-
ve Last ist auf 2500 pF beschränkt.

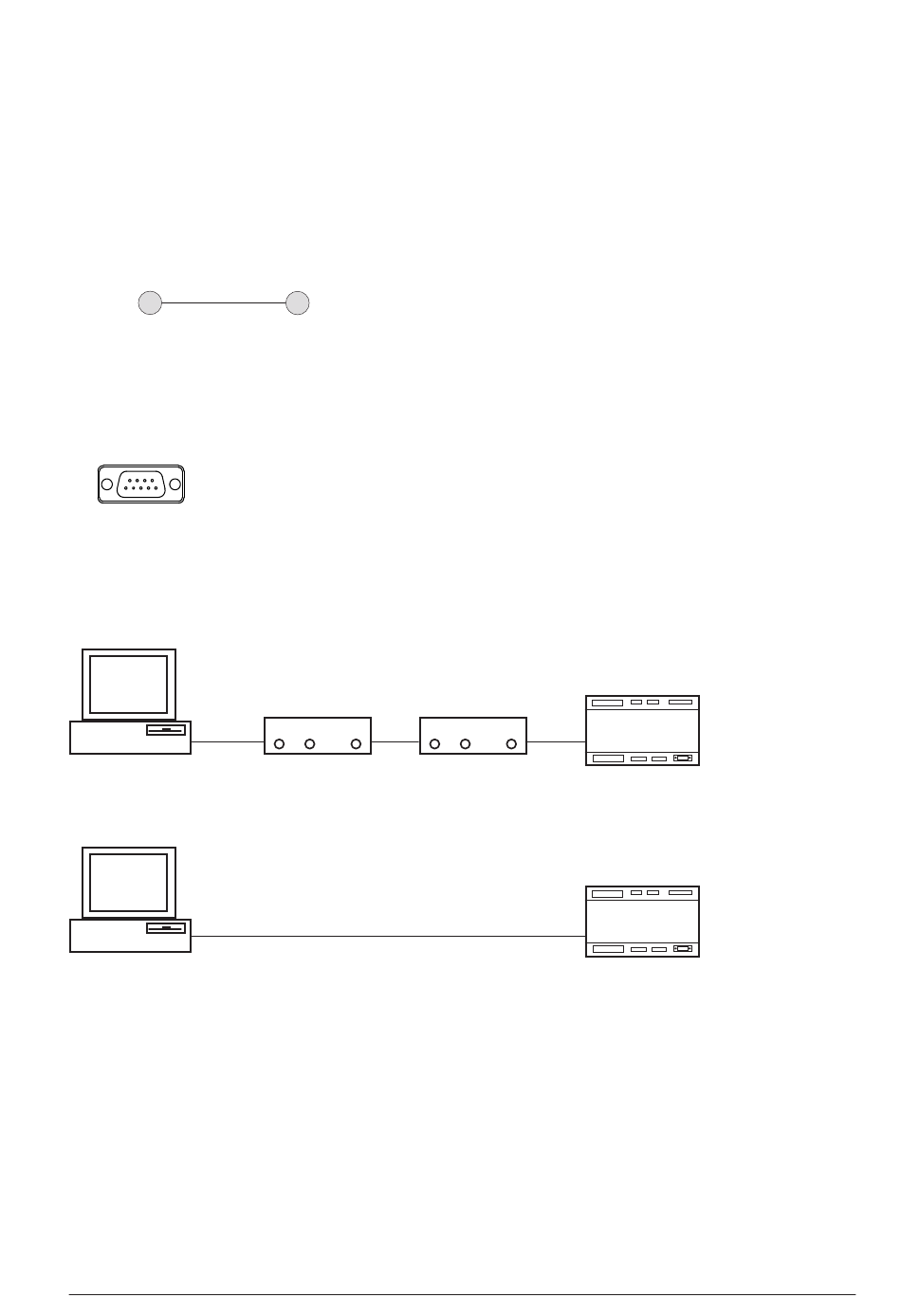

Abb. Verbindung zweier Geräte mit RS232 Schnitt-
stelle
Anschlußbelegung der DSUB-Steckverbindung
9
6
1 - DCD
2 - RXD
3 - TXD
5
1
4 - DTR
5 - GND
Gehäuse - GND
RS232
RS232
6 - DSR
7 - RTS
8 - CTS
9 -
Modem
RxD TxD
on
RxD TxD
Nullmodemkabel
Modem
on
RS232
RS232
ProData
ProData
