ProData II
Digitale Eingänge
Das ProData 2 besitzt 15 digitale Eingänge, die in drei
Gruppen zu je 5 Eingängen mit jeweils einer gemein-
samen Masse unterteilt sind.
Die Zustände der Eingänge werden über die jeweils
zugehörige LEDs aufgezeigt. Die entsprechende LED
leuchtet grün auf, wenn an dieser Schnittstelle ein Signal
anliegt.
Ein Eingangssignal wird erkannt (Signal „1"), wenn eine
Spannung von mindestens 18V fließt (typisch 4 mA bei
24 V). Bei einer Spannung kleiner 5V DC liegt kein Ein-
gangssignal vor (Signal „0").
Leitungen größer 30 m müssen abgeschirmt verlegt wer-
den.
Die Polung der Versorgungsspannung (20 ... 30V DC)
muss beachtet werden!
m
Achtung!
Die Polung der Versorgungsspannung für
die digitalen Eingänge muss beachtet wer-
den!
22
Gruppe 1
Gruppe 2
+
+
-
-

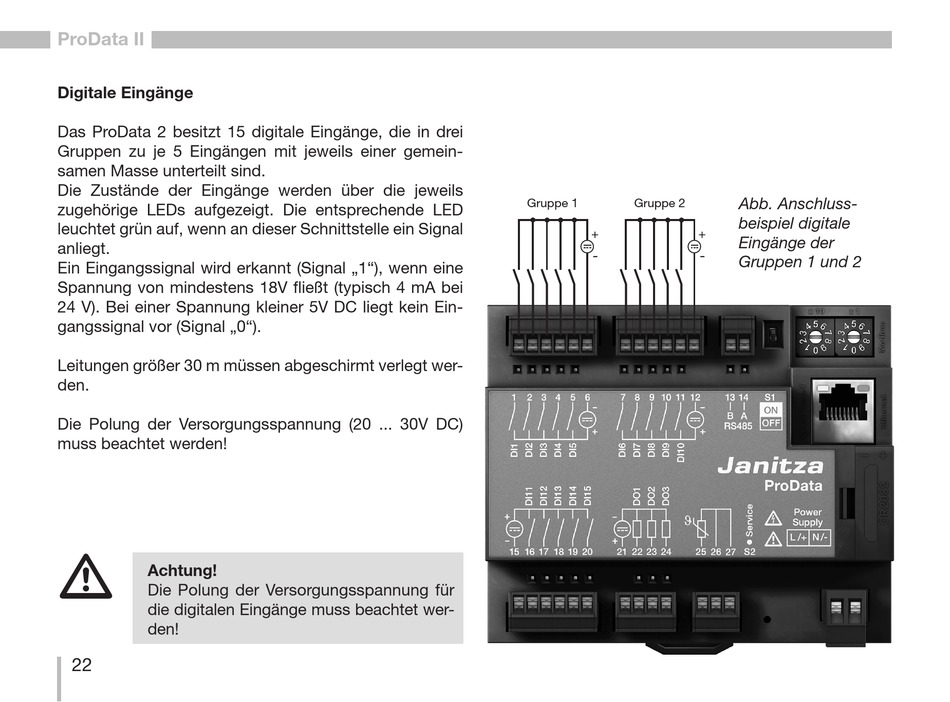

Abb. Anschluss-
beispiel digitale
Eingänge der
Gruppen 1 und 2
