Serielle Schnittstellen
RS485
Abschlusswiderstände
Alle Geräte werden in einer Busstruktur (Linie) an-
geschlossen. In einem Segment können bis zu 32
Teilnehmer zusammengeschaltet werden. Am An-
fang und am Ende eines Segments wird das Kabel
mit einem Widerstand abgeschlossen,der dem
Wellenwiderstand der verwendeten Leitung (120
Ohm) entspricht. Im Prodata kann der Abschluss-
widerstand an den Stecklemmen angebracht wer-
den.
Bei mehr als 32 Teilnehmern müssen Repeater
(Leitungsverstärker) eingesetzt werden, um die ein-
zelnen Segmente zu verbinden.

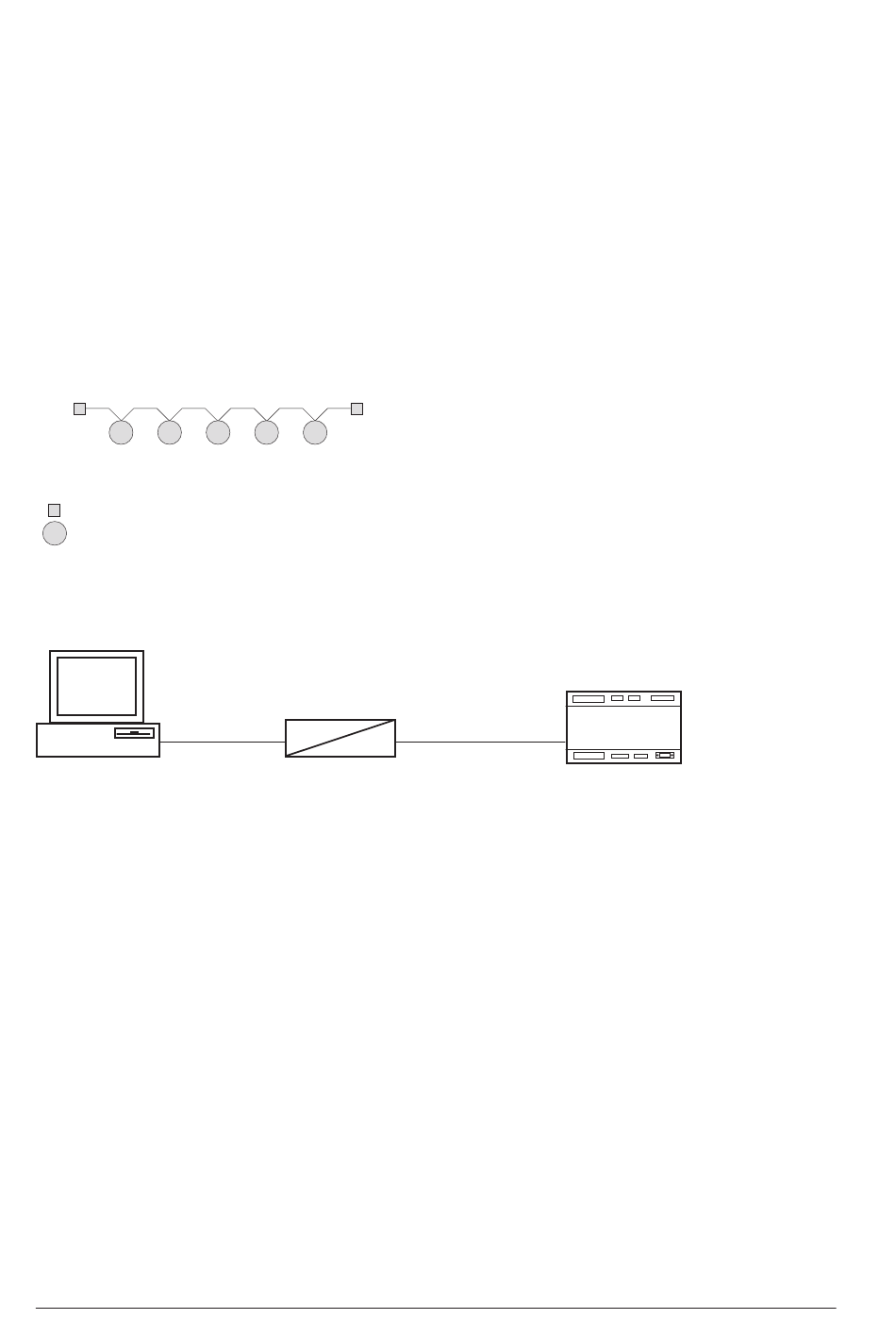

Abb. Busstruktur mit beidseitig gesetzten Ab-
schlusswiderständen.
Abschlusswiderstand
Gerät mit RS485 Schnittstelle
RS232
12
Schnittstellenwandler
RS485/RS232
RS232
RS485
RS485
Abschirmung
Für Verbindungen über die RS485 Schnittstelle ist
ein verdrilltes und abgeschirmtes Kabel vorzuse-
hen. Um eine ausreichende Schirmwirkung zu er-
reichen, muss die Abschirmung an beiden Enden
des Kabels großflächig mit Gehäuse- oder Schrank-
teilen verbunden werden.
Kabeltyp
Unitronic LI2YCYCTPJ2x2x0,22 (Lapp Kabel)
Kabellänge
1000m bei einer Baudrate von 38,4k.
