LON-Bus
Für die Verbindung des ProData mit anderen LON-
Bus Geräten wird im ProData ein FTT10-Transcei-
ver eingesetzt. Der Bus ist damit verpolungssicher
und kann einseitig oder zweiseitig abgeschlossen
werden. Geräte, die einen FTT10 -Transceiver ver-
wenden, können über Linien-, Stern- oder Ring-
Strukturen miteinander verbunden werden.
Wird der erlaubte Übertragungswiderstand in einer
Struktur erreicht, so kann das Netzwerk nur durch
den Einsatz von Repeatern oder Routern vergrößert
werden.
ProData
LON-Bus
FTT-10A
GND

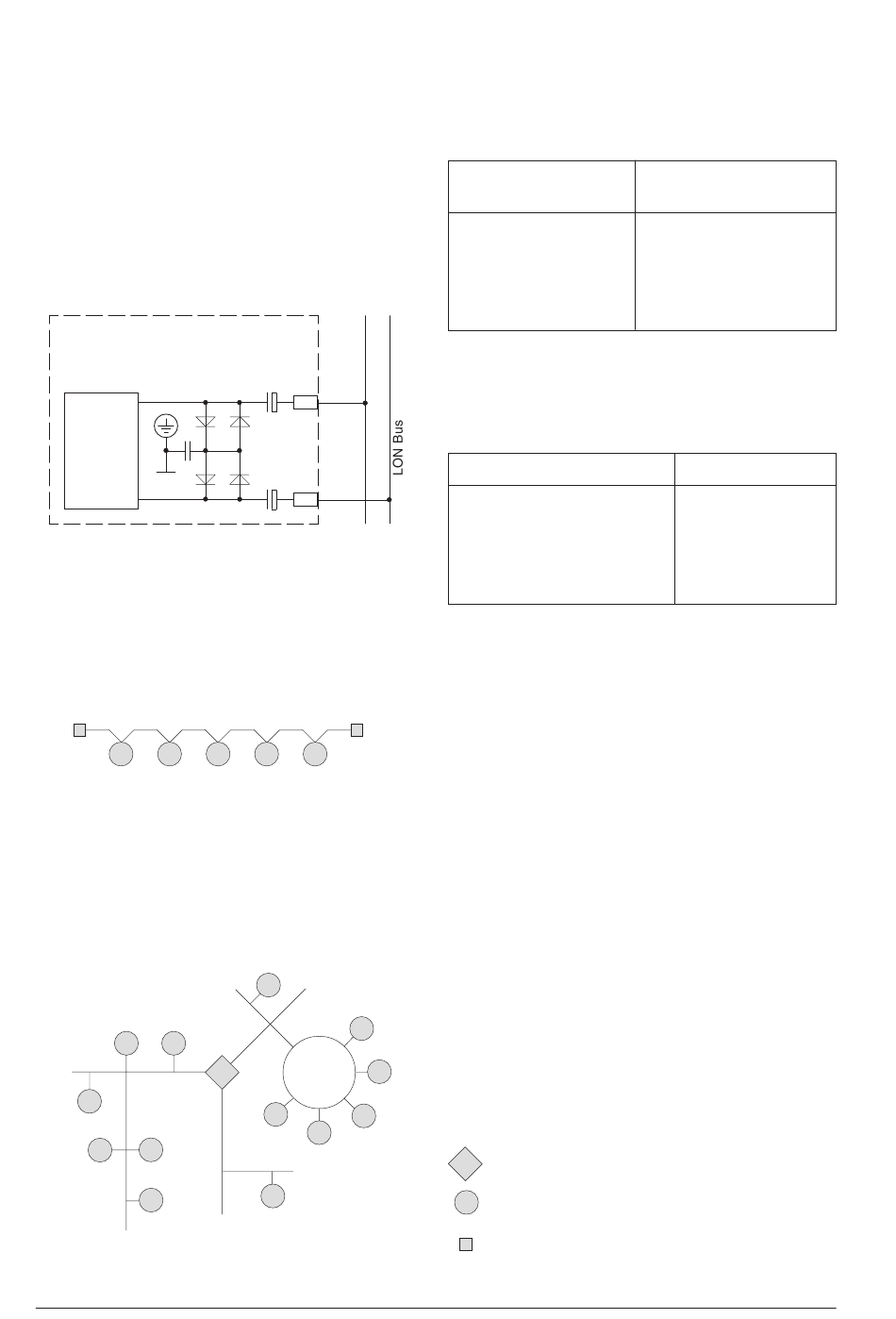

Abb. Anschlußbelegung LON-Bus
Busförmige Verdrahtung
Bei busförmiger Verdrahtung und bei beidseitigem
Busabschluss darf die gesamte Leitungslänge
2700m betragen. Das ProData enthält keinen zu-
schaltbaren Abschlusswiderstand für den LON-Bus.
Abb. Busstruktur mit beidseitig gesetzten Ab-
schlusswiderständen.
Freie Verdrahtung
Bei freier Verdrahtung und einseitigem Busan-
schluss darf die gesamte Leitungslänge 500m be-
tragen und die maximale Entfernung zwischen zwei
Geräten darf 400m betragen.
Abb. Freie Struktur
14
Zulässige Leitungslängen
Abhängig von der gewählten Netzwerkstruktur und
dem verwendeten Leitungstyp werden unterschied-
liche Übertragungsentfernungen errreicht.
Kabeltyp
TIA 568A Category 5
Belden 85102, 16AWG 500m
Belden 8471
UL Level IV, 22AWG
JY(St)Y 2x2x0.8, 20AWG 500m
Abb. Maximale Leitungslänge bei freier Verdrah-
tung.
1
Kabeltyp
2
TIA 568A Category 5
Belden 85102, 16AWG
Belden 8471
Level IV, 22AWG
JY (St) Y 2x2x0.8, 20AWG
Abb. Maximale Leitungslänge bei busförmiger Ver-
drahtung.
gesamt
500m
500m
500m
Abschluss oder zentrale Speisung
Gerät mit LON Bus
Abschlusswiderstand
Leitungslänge
Gerät - Gerät
< 250m
< 500m
< 400m
< 400m
< 320m
Leitungslänge
< 900m
< 2700m
< 2700m
< 1400m
< 900m
