Solar-Log 200 Bedienungsanleitung Seite 99

Zusätzliche Funktionen mit S0 Stromzähler
Die folgenden Anzeigen stehen Ihnen zusätzlich, bei Anschluss eines S0-Stromzählers an den Solar-Log™,
zur Verfügung:
•
VZ: Zeigt den Stromverbrauch Ihres Gebäudes als Grafik in Watt an.
•
Verbr.: Zeigt den Stromverbrauch Ihres Gebäudes als ansteigende Linie in kWh an.
•
Werte: Zeigt verschiedene Werte Ihrer Wechselrichter in Textform an.
•
Bilanz: Zeigt Ihnen das Verhältnis Ihres Stromverbrauchs zu Ihrem Stromertrag. Im Textfeld unten
links wird das Verhältnis zusätzlich in Prozent angegeben.
Zusätzliche Funktionen mit Sensorbox
Solar: Zeigt den Referenzwert eines Einstrahlungssensor an. Die Tagesleistung der Anlage muss sich im
Messbereich des Sensors bewegen.
•
M °C: Zeigt die Modultemperatur an. Die Temperatur wird durch die Sensorbox ermittelt.
•
A °C: Zeigt die Aussentemperatur an. Diese wird mit dem Umgebungstemperatursensor erfasst.
•
Wind: Zeigt die Windgeschwindigkeit / -stärke an. Die Erfassung der Werte erfolgt über den Wind-
sensor.
Klicken Sie auf eine der Schaltflächen und dann auf das Lupensymbol.
• Die gewählte Kurve wird angezeigt.
7�3�4 Monatsübersicht
Wählen Sie die Monatsübersicht in der Navigation.

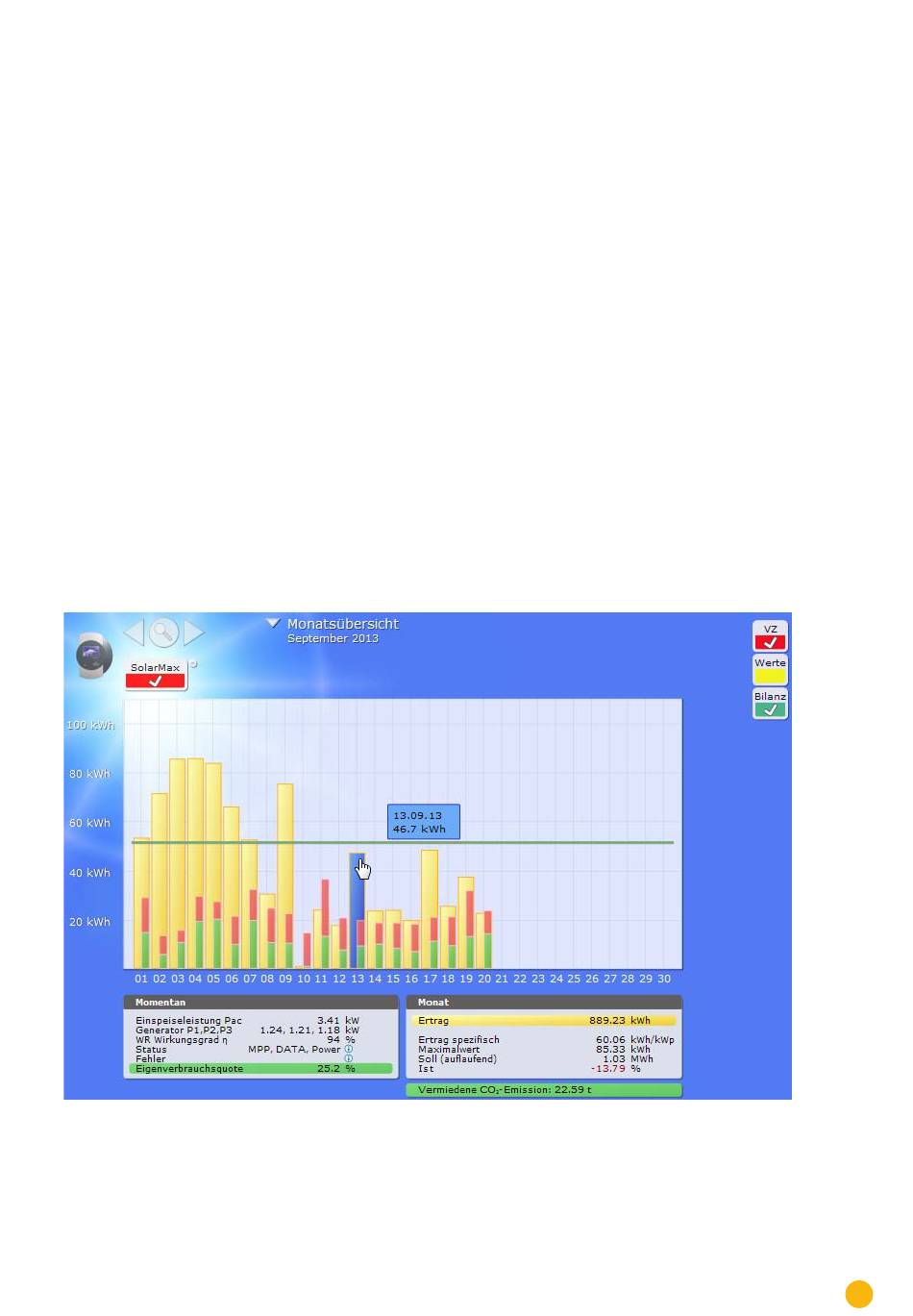

Abb.: Anlage C2 - Monatsansicht
Die Tageserträge eines Monats werden als Summe in einem Balkendiagramm dargestellt. Die dunkelgrüne
Linie zeigt den Monats-Sollertrag an.
Bewegen Sie die Maus über einen Tagesbalken.
•
Der jeweilige Tagesertrag wird angezeigt.
